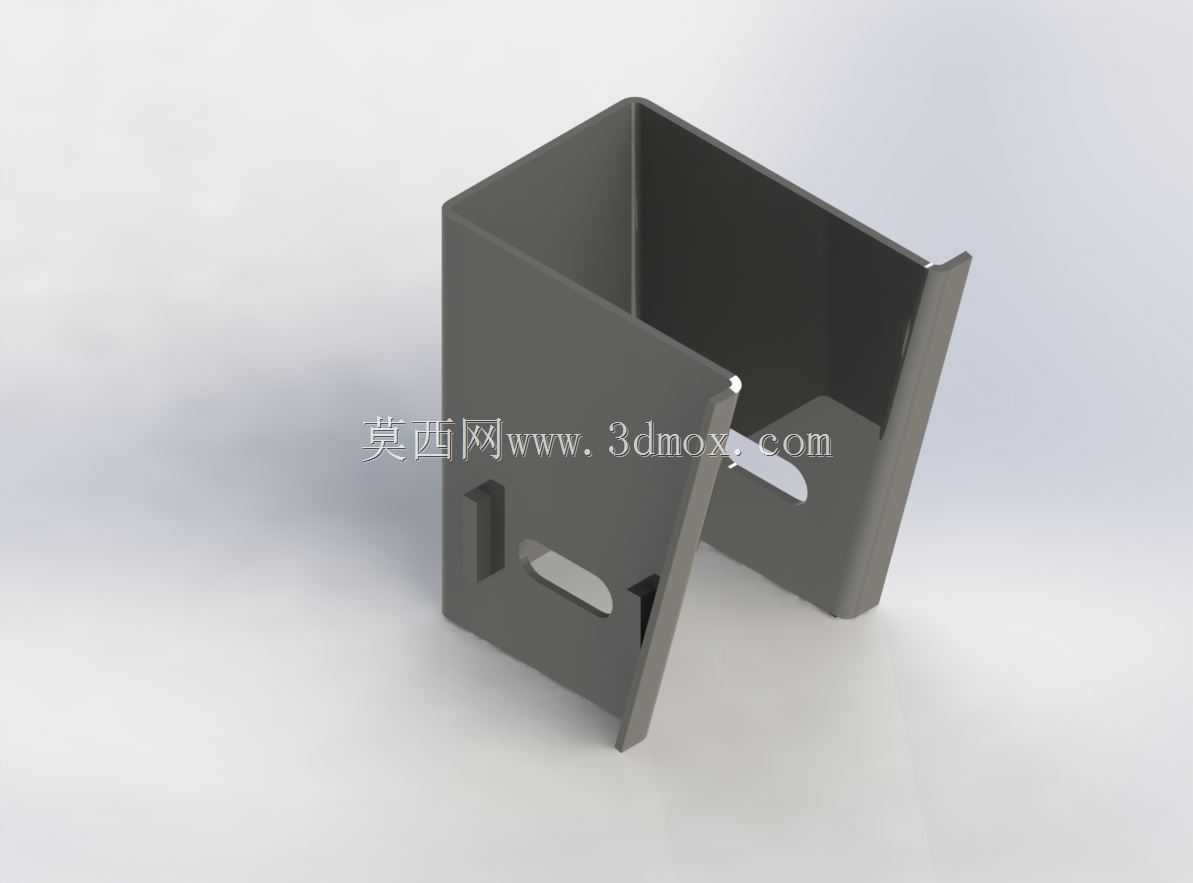

钣金弯折式U型安装固定支架结构

　　这款钣金弯折成型的U型固定构件，在轻工装配、商用置物、小型设备机架配套场景中有着非常广泛的适配空间，日常接触到的工位置物架边角固定、小型设备外罩防护支撑、线缆走线槽端部定位、轻质工装板侧挂连接等工况，都能见到这类结构的实际应用。从实际使用逻辑来看，这类构件的核心作用是通过三面围合的弯折结构形成稳定的卡接限位空间，替代传统的多件拼接角码，减少装配时的零件对齐工作量，同时依靠钣金弯折后的整体结构强度，承担两个垂直安装面之间的载荷传递，避免单点螺丝连接带来的应力集中问题。

　　在结构设计的考量上，这款构件没有采用额外的焊接拼合工艺，完全依靠单张钣金板材的多次冷弯折形成整体U型型腔，两个侧边的弯折边缘做了小角度的外翻折边处理，一方面能够消除钣金裁切后的锐边毛刺，避免装配作业时划伤操作人员，另一方面外翻的折边相当于在侧边末端增加了一道加强筋，能够提升侧边的抗形变能力，当构件受到侧向挤压载荷时，不会轻易出现侧边外张变形的问题。构件正面开设的长圆孔是安装调节位，长圆的孔型允许装配时在孔长方向做一定的位置微调，抵消安装基面的孔位加工误差，降低现场装配的对位难度，孔边的冲压翻边结构既能够提升孔位周边的结构强度，避免长期受力后孔位出现撕裂变形，也能在穿装固定螺丝时起到一定的导向作用。侧边预留的矩形缺口是为了避让安装基面上的凸起结构，比如相邻构件的连接凸台、走线的卡扣座等，避免装配时出现结构干涉，不需要在安装现场额外做裁切修改。

　　从安装边界的适配角度来说，这类构件的型腔深度需要匹配被卡接构件的板材厚度，预留0.2-0.5mm的装配间隙，既能够保证卡接时顺利推入，又不会因为间隙过大导致安装后出现晃动松旷。两个侧边的高度尺寸需要结合固定螺丝的长度来确定，保证螺丝穿装后能够有足够的螺纹啮合长度，同时不会因为侧边过高导致螺丝外露长度不足，影响锁紧效果。构件的整体壁厚根据承载需求选择，常规轻载置物场景下选用1.2-1.5mm厚度的冷轧钢板即可满足强度要求，如果需要承载较重的设备部件，可以将壁厚提升至2.0mm，同时在弯折处增加压筋结构进一步提升整体刚性。

　　在实际装配使用时，这类U型支架通常先通过正面的长圆孔将构件固定在主安装基面上，调整好位置锁紧螺丝后，再将需要固定的板件或者型材卡入U型型腔内部，通过侧边的预留孔位穿装螺丝完成侧向锁紧，这种装配顺序能够大幅降低高空或者狭窄空间内的作业难度，不需要施工人员同时托举多个零件对位。构件表面的喷塑层不仅能够起到防锈防腐的作用，也能避免与被固定构件接触时出现硬接触刮伤表面涂层的问题，在一些对外观有要求的商用设备、展示架配套场景中，这种表面处理方式也能更好的匹配整体外观质感。

　　从结构优化的角度来看，这类一体弯折的钣金支架相比传统的铸铁角码或者拼接式角件，重量更轻，生产效率更高，不需要开模铸造，只需要通过激光切割下料、数控折弯成型即可完成加工，小批量定制时的生产周期更短，成本也更容易控制。弯折处的圆角半径需要根据板材厚度做匹配设置，避免弯折时出现板材开裂或者褶皱问题，常规冷轧钢板弯折时，内圆角半径设置为与板材厚度相等即可兼顾成型质量和结构强度。
