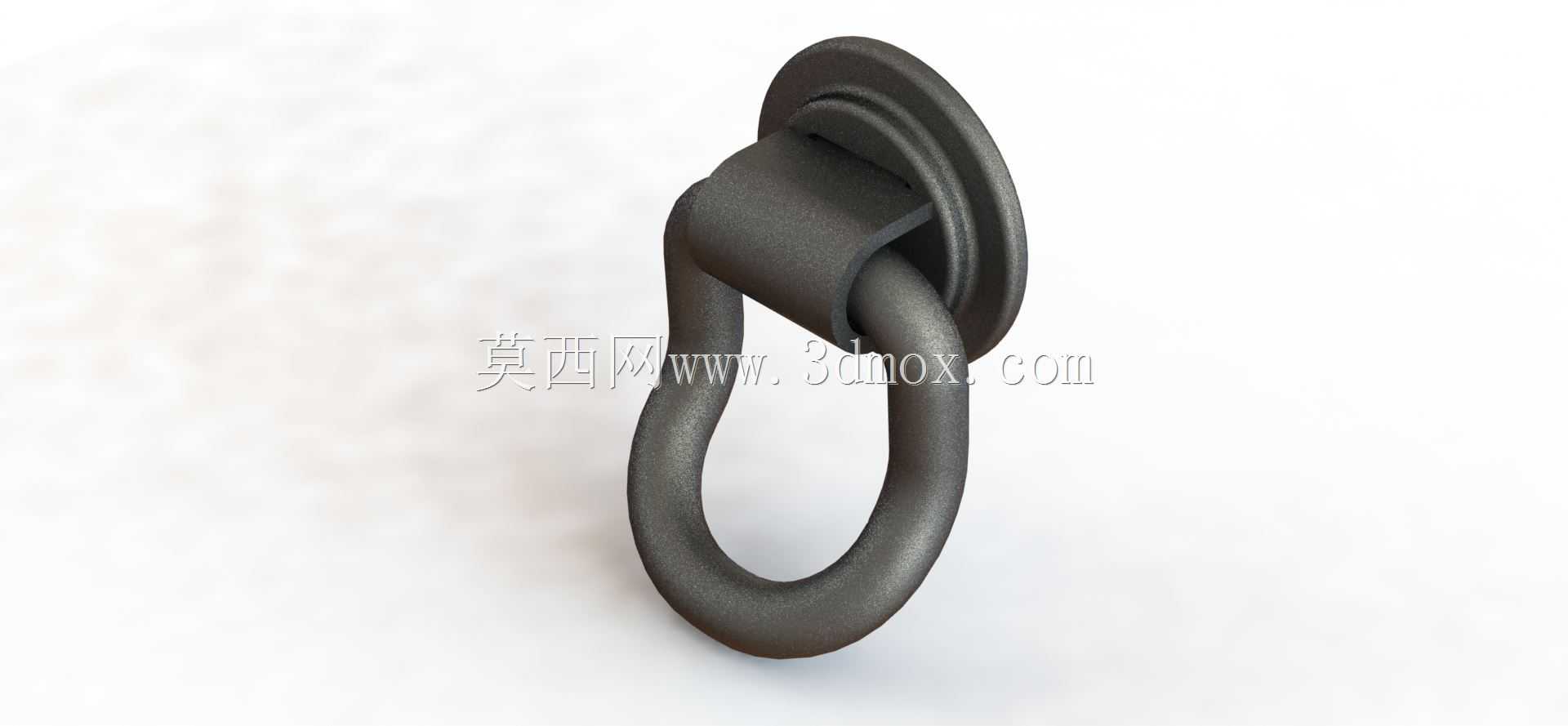

锻造D型连接吊环结构设计

　　在重型吊装、户外装备、运输固定等场景里，这类锻造D环是非常常见的受力连接件，很多人在做结构选型的时候容易忽略它的受力边界，最后在实际使用中出现形变甚至断裂的隐患。先从实际应用场景说起，这类D环最常出现在货运车辆的货箱锚点、越野车辆的改装牵引点位、户外攀岩装备的连接节点、重型仓储的吊点固定位置，还有部分工业设备的吊装挂点上，不同场景下对它的承重等级、安装方式要求差异很大，不能直接通用。

　　从功能特性来看，锻造工艺带来的金属纤维流线连续性是它和冲压焊接D环最大的区别，冲压件是板材裁切后弯折焊接，焊缝位置是天然的应力集中点，而锻造件是通过金属坯料锻压成型，整体的金属组织更致密，抗冲击、抗疲劳性能要高出好几个等级，在动态载荷下的表现更稳定，比如车辆行驶过程中货物固定会受到持续的振动冲击，攀岩场景下会受到瞬间的冲坠载荷，这些场景下锻造D环的可靠性远高于普通冲压件。

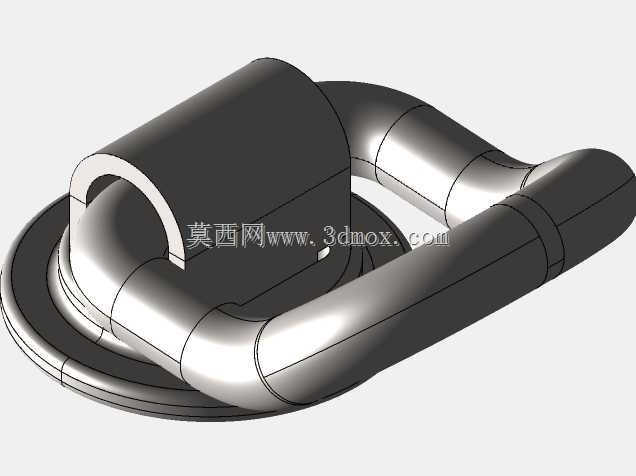

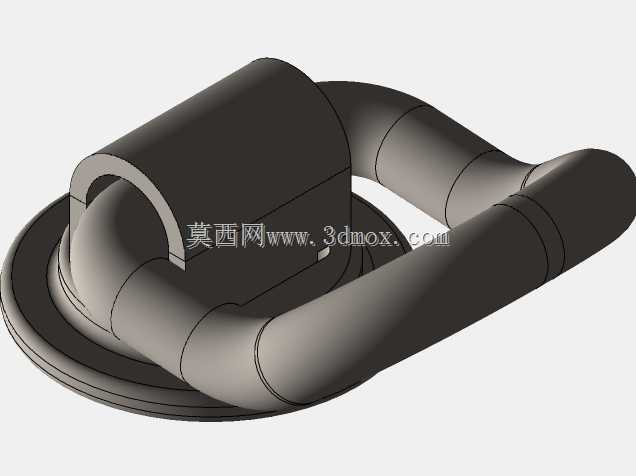

　　设计思路上，首先要考虑的是受力方向的匹配，D形环的直边段是安装贴合面，圆弧段是主要的挂接受力区，设计的时候圆弧段的曲率半径要和配套卸扣、挂钩的曲率匹配，避免出现点接触导致局部应力过高；直边段和底座的连接位置做了圆弧过渡，没有直角突变，就是为了分散应力，避免在长期交变载荷下出现疲劳裂纹。底座的法兰盘结构是安装定位用的，法兰盘的直径要比安装面的开孔大，安装的时候背面配合加强垫板或者直接焊接在基材上，能把单点的拉力分散到更大的基材面积上，避免基材被拉穿。

　　再说到外形尺寸和安装边界，这类D环的环体内径要比常用的挂钩、卸扣的连接销直径大2mm以上，保证挂接的时候有足够的活动余量，不会出现卡滞，同时内径也不能过大，否则挂接后连接件的窜动量太大，容易出现滑脱风险；环体的截面是圆形截面，相比矩形截面，圆形截面在各个方向的受力性能更均匀，不会因为受力方向偏移出现某一侧应力骤升的问题。法兰盘的厚度要根据额定载荷来匹配，一般额定载荷5吨级的D环，法兰盘厚度不低于8mm，安装的时候法兰盘和基材的贴合面要平整，不能有翘曲，否则螺栓紧固或者焊接后会产生内应力，降低整体承重能力。安装孔的位置要均匀分布在法兰盘上，孔距要匹配常用的螺栓规格，比如M10、M12的螺栓，安装的时候螺栓要配防松垫片，在振动场景下还要涂螺纹锁固胶，避免长期振动导致螺栓松动。

　　很多新手建模的时候容易忽略的细节是D环和底座连接的铰接间隙，这个间隙不能太小，要保证D环可以在底座内自由转动，角度范围至少要达到180度，这样在不同方向受力的时候，D环可以自动调整到受力方向，避免出现别劲的情况，别劲状态下的受力会比正常轴向受力大30%以上，很容易超出设计载荷。另外环体的表面处理一般采用发黑或者镀锌，发黑处理的成本低，适合室内干燥环境使用，镀锌处理的防锈性能更好，适合户外或者潮湿环境使用，建模的时候不需要把表面处理层的厚度做出来，只要在工程图里标注表面处理要求就行。

　　在做受力校核的时候，要重点校核三个位置：第一个是D环圆弧段的最小截面，这个位置是受拉应力最大的位置，要根据额定载荷计算拉应力，安全系数至少要取4倍以上，因为动态载荷的冲击系数很高；第二个是D环直边和圆弧过渡的位置，这个位置会有弯曲应力叠加拉应力，是最容易出现断裂的位置；第三个是底座和D环连接的销轴位置，销轴要做剪切应力校核，销轴的材质一般选用40Cr调质处理，硬度达到HRC28-32，保证足够的强度和韧性。

　　实际选型的时候还要注意，这类D环的额定载荷是指直拉状态下的载荷，如果是侧拉或者斜拉，载荷能力会大幅下降，比如45度斜拉的时候，实际能承受的载荷只有直拉的70%左右，所以在设计安装点位的时候，要尽量保证受力方向和D环的平面一致，避免侧向受力。另外不要在D环上进行焊接或者切割改装，高温会破坏锻造后的金属组织，导致材料性能下降，严重影响承重安全。
