750ml容量帝王蓝玻璃酒瓶结构设计

　　这款750ml容量的瓶体结构，在酒水灌装生产线的适配场景中，需要兼顾多环节的使用需求，从上游的洗瓶、灌装、旋盖工序，到下游的贴标、装箱、终端陈列，每一处结构细节都对应着实际生产的硬性要求。瓶身主体采用回转体构型，整体沿中心轴线对称，这种设计首先适配现有酒水灌装线的输送导轨定位，回转体在输送过程中不会出现卡滞、偏斜的问题，和现有星形拨轮、夹瓶机构的适配性更强，不需要对现有产线的工装夹具做额外调整，就能直接上线使用。瓶身的直径变化做了多段圆弧过渡，没有尖锐的棱角结构，一方面是玻璃成型过程中，壁厚可以保持均匀，避免出现局部应力集中导致的冷爆、破损问题，另一方面在洗瓶工序中，喷淋水可以顺着弧面完全冲刷到瓶身所有位置，不会存在清洁死角，

　　同时沥干过程中残留的水渍可以顺着弧面快速流下，减少烘干环节的能耗。瓶口部分采用标准的螺纹锁紧结构，和市面通用的防伪瓶盖、旋盖头尺寸完全匹配，旋合过程中螺纹的导程、牙型深度都经过适配，既可以保证密封性能，避免灌装后出现漏液问题，又不会因为旋合扭矩过大导致瓶口崩裂。瓶肩位置的多段圆弧过渡，除了造型上的流畅感，更重要的是在灌装过程中，液体顺着瓶肩内壁流下时，不会产生过多的泡沫，减少灌装溢料的概率，同时在装箱堆叠过程中，瓶肩的弧面可以分散上层箱体传递的压力，避免瓶身受压破损。瓶底部分做了内凹的防滑底结构，底圈的接触平面经过平面度校验，放在灌装线的平面输送带上时不会出现晃动，同时内凹结构可以让瓶身站立时更稳定，

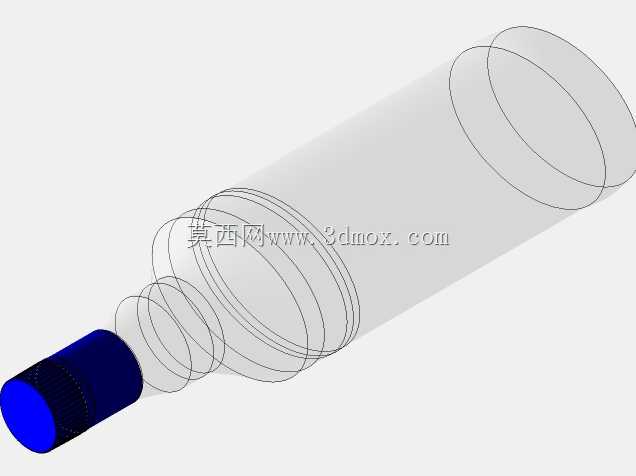

　　在终端陈列的货架上不会因为轻微触碰就倾倒，另外底圈的厚度比瓶身主体略厚，在运输过程中承受底部冲击时，有足够的结构强度避免底裂。瓶身靠近瓶口的位置预留了足够的贴标空间，贴标区域的圆柱度控制在合理公差范围内，保证不干胶标签贴附后不会出现翘边、褶皱的问题，同时瓶身主体的光滑曲面，也适配热缩膜标签的收缩贴合，不会因为局部凹凸导致标签图案变形。这款瓶体的容量标定为750ml，灌装液位线的位置经过反复校核，保证在标准灌装量下，液位处于瓶肩下方的合理位置，既符合酒水灌装的容量误差标准，也不会因为灌装过满在温度变化时出现液体膨胀漏液的问题。从结构建模的角度来看，整个瓶体采用旋转凸台的基础构型，再对瓶口螺纹、瓶底防滑纹、瓶身过渡曲面做细节处理，

　　建模过程中所有的圆角参数都匹配玻璃模具的加工要求，没有出现过小的内圆角导致模具加工困难、脱模不顺的问题，拔模角度的设置也符合玻璃制品的脱模工艺，保证生产时瓶体可以顺利从模具中取出，不会出现粘模导致的瓶身拉伤。在实际的产线适配中，这款瓶体的整体长度、最大外径都和现有750ml酒水的装箱尺寸匹配，一箱六瓶或者十二瓶的装箱排列中，瓶体之间的间隙合理，配合常规的瓦楞纸隔板就可以避免运输过程中的瓶体碰撞破损，不需要重新开制新的包装箱模具，降低了包材的配套成本。另外瓶身的蓝色涂层部分，覆盖在瓶肩到瓶底的主体区域，涂层的边界位置做了隐藏式的台阶处理，不会出现涂层边缘不齐的问题，同时涂层区域的表面粗糙度经过控制，既可以保证印刷图案的附着力，也不会因为过于粗糙导致积灰难以清洁。在手持体验的设计上，瓶身中段的直径符合成年人手握的握持尺寸，单手抓取时手指可以完全贴合瓶身曲面，倒酒过程中不会出现打滑的问题，瓶身的重量分布也做了平衡处理，空瓶状态下的重心靠近瓶身中部，灌装后重心下移，握持倒酒时的手感更稳定，不会出现头重脚轻的倾倒问题。
