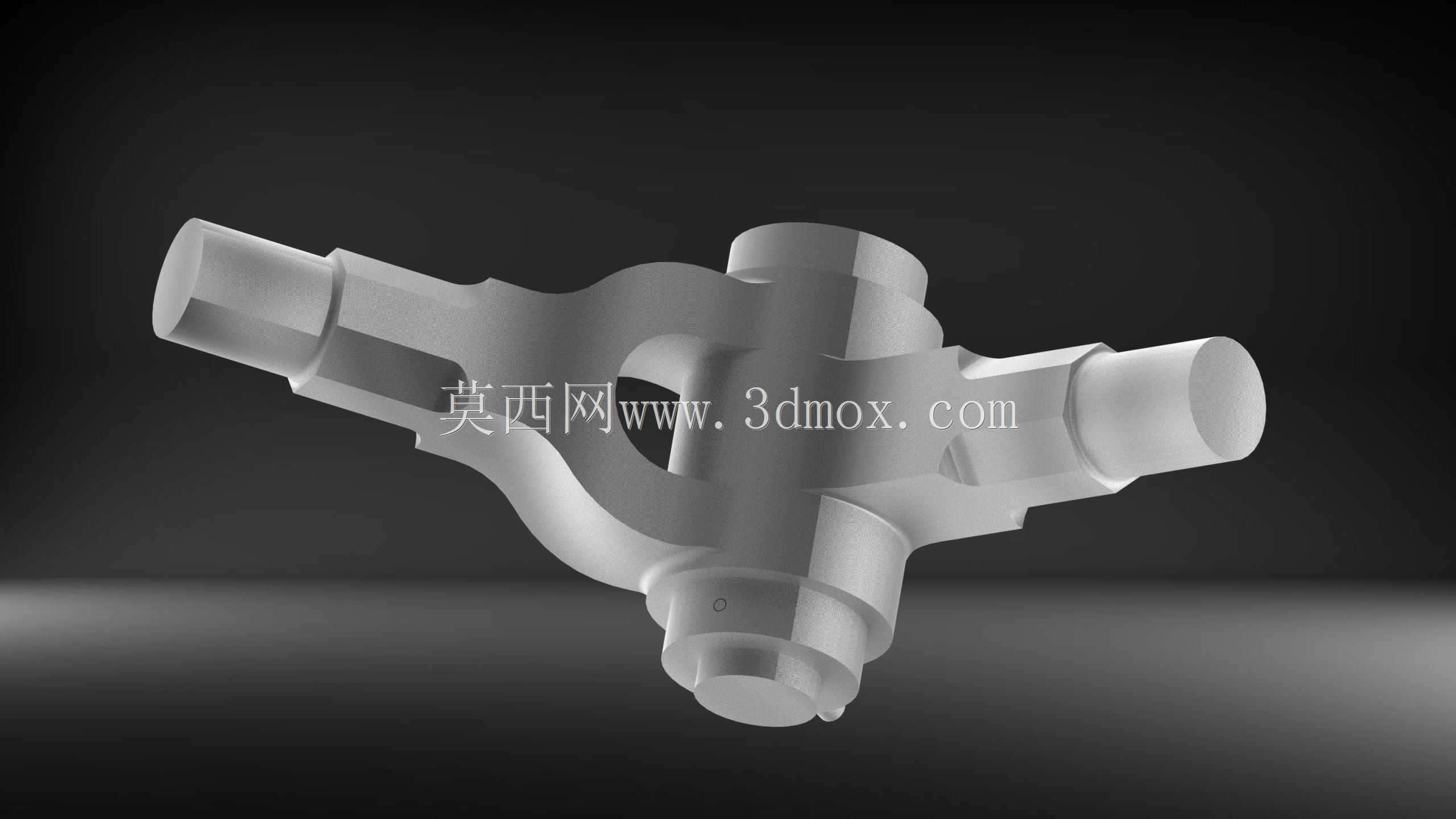

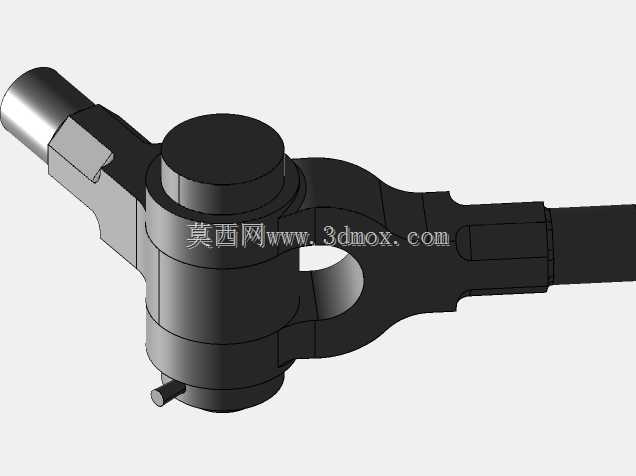

　　在底盘传动与转向系统的布局中，这类十字轴式万向接头是衔接不同轴线传动部件的核心构件，常见于转向柱与转向器的连接段、四驱车型分动箱到驱动桥的动力传递路径中，用来补偿两轴之间因车架形变、悬架跳动、安装公差产生的轴线偏移与角度偏差，避免传动过程中出现卡滞、应力集中甚至部件断裂的问题。从结构设计逻辑来看，该接头采用十字轴作为核心传力载体，四个轴颈分别对应两个叉形接头的安装位，轴颈与叉耳配合处预留了轴承安装空间，可通过滚针轴承降低转动过程中的摩擦阻力，同时保证扭矩传递过程中各受力点的载荷均匀分布，避免局部应力过载。设计时首先要匹配整车的传动扭矩上限，十字轴的轴颈直径、叉耳的截面厚度都需要根据额定传递扭矩做强度校核，

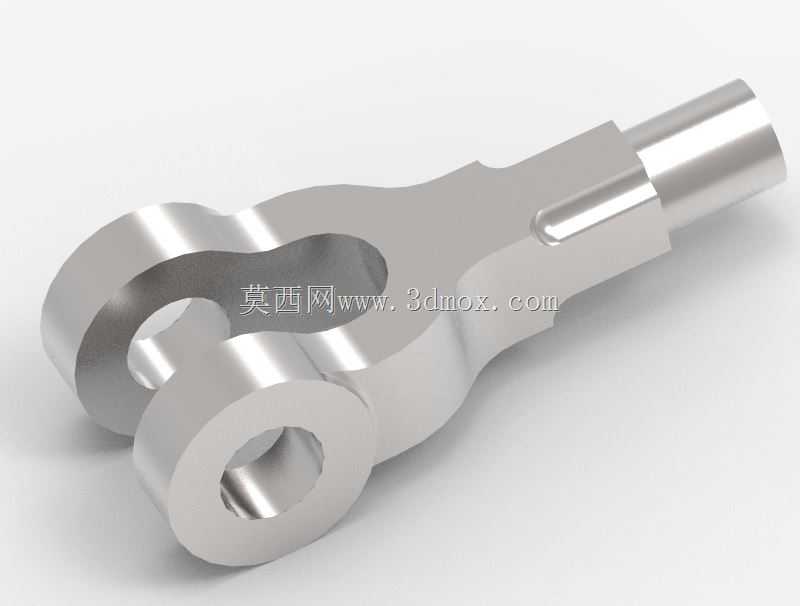

　　通常采用合金结构钢锻造成型后做表面渗碳淬火处理，保证芯部韧性的同时提升接触表面的耐磨性能，应对长期交变载荷下的疲劳损耗。安装边界方面，两个叉形接头的外伸轴段分别设置了花键与连接轴配合，轴段直径根据配套的连接管路/轴系尺寸做匹配，整体回转半径控制在不干涉周边车架、线束、护板的范围内，最大允许折角通常控制在15到25度区间，既满足底盘跳动时的角度补偿需求，又避免折角过大导致传动效率骤降、轴承磨损加快。实际装车场景中，这类接头需要配合密封件使用，在轴颈与轴承的配合位置加装防尘油封，阻挡行车过程中泥沙、水渍进入摩擦副，延长部件的维护周期。不同于等速万向节多用于驱动轮端的大角度传动，这类十字轴万向节结构更简单、承载能力更强，更适合转向柱、

　　传动轴这类角度变化量适中、传递扭矩较大的位置。建模过程中需要重点保证四个轴颈的同轴度、叉耳安装孔的位置度公差，否则实际装配时会出现转动阻滞、传动异响的问题，两个叉形接头的对称度也需要严格控制，避免高速转动时产生额外的离心振动，影响整车的NVH表现。在3D打印验证阶段，可采用高强度树脂或尼龙材料制作样件，验证装配干涉情况、转动行程是否符合设计预期，确认各安装面的配合间隙在合理范围内，再开模制作量产部件。这类接头的失效形式通常表现为十字轴轴颈磨损、叉耳断裂、油封老化漏油，设计时会在叉耳位置预留润滑脂注油口，方便定期维护补充润滑脂，降低摩擦副的磨损速率。从结构布局来看，十字轴的中心位置为整个接头的回转中心点，两个叉形接头的轴线交汇于该点，

　　保证转动过程中传动比的稳定，避免转向时出现忽轻忽重的手感，影响驾驶操控体验。针对不同车型的布局需求，可调整外伸轴段的长度、花键参数、连接法兰的尺寸，适配不同的安装空间，部分重载车型还会加大十字轴的轴颈直径、加厚叉耳截面，提升整体的抗冲击载荷能力，应对复杂路况下的扭矩冲击。
