奥迪R8跑车曲面外观造型设计

　　在汽车外观正向开发流程中，曲面造型的质量直接决定了整车的风阻表现、视觉质感以及后续模具开模的可行性，这款奥迪R8的曲面造型作品，完整还原了量产超跑的型面转折逻辑，可作为汽车造型设计教学、曲面建模练习、3D打印展示摆件的核心参考载体。从实际应用场景来看，这类高精度曲面模型既可以用于高校工业设计专业的曲面建模课程实训，帮助学习者理解G2连续曲面在汽车外覆盖件上的实现方式，也能作为文创类3D打印产品的原型，经过表面后处理后可作为车迷收藏摆件、汽车展会的展示道具，还能为汽车改装行业的外观套件设计提供基础型面参考，减少前期逆向扫描的工作量。

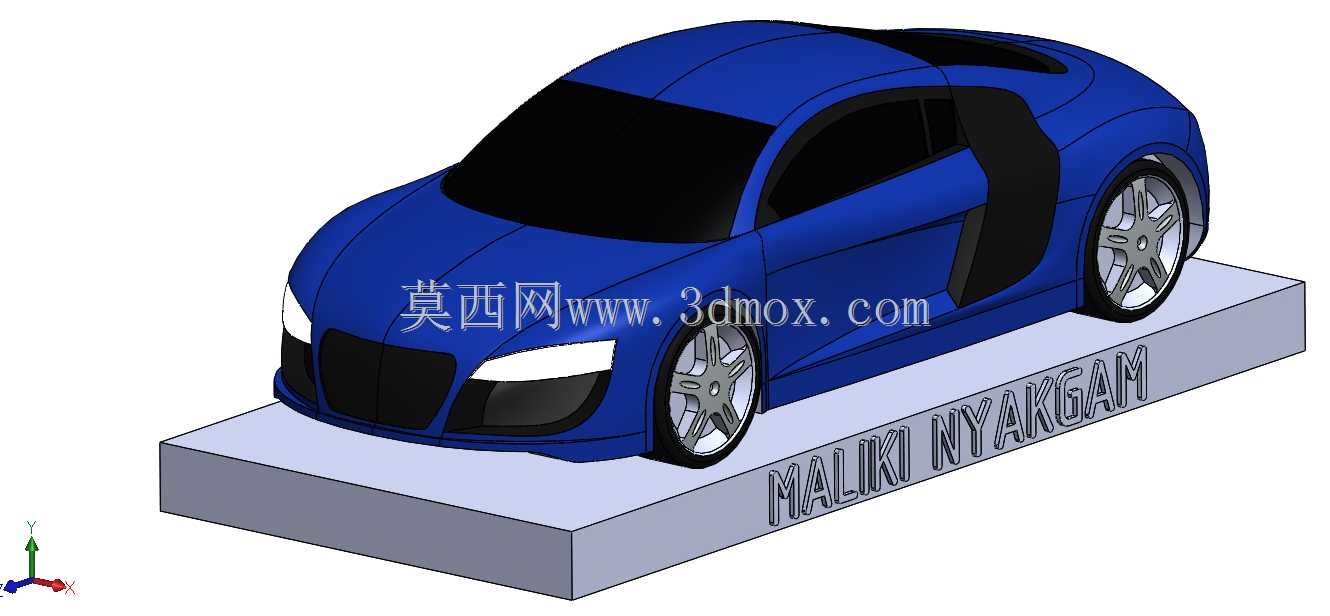

　　从设计思路层面拆解，这款模型的曲面搭建遵循了量产车外饰设计的核心逻辑：首先通过主造型控制线确定整车的比例姿态，包括车顶溜背弧线、侧裙特征线、引擎盖筋线、轮拱外扩轮廓这些核心特征线的曲率走向，完全匹配实车的视觉比例，避免了曲面建模中常见的型面臃肿、特征线错位问题。在曲面拼接阶段，所有相邻面之间都实现了曲率连续，没有出现生硬的折角或者曲面扭曲，尤其是车门与侧围、前保险杠与翼子板的衔接位置，过渡自然顺滑，完全符合汽车外覆盖件的A级曲面要求，不会出现光影反射断裂的问题。车窗部分的曲面做了内凹处理，与车身曲面的衔接处预留了均匀的密封间隙，还原了实车的装配边界，轮拱位置的曲面做了小幅外抛，既匹配宽体视觉效果，也预留了轮胎与轮拱之间的跳动空间，符合实车的底盘运动边界要求。

　　从安装边界与尺寸适配角度来看，模型自带的一体化展示底座与车身底部做了精准的定位配合，底座上的定位凸台与车身底盘的凹槽完全契合，摆放时不会出现滑移问题，底座表面的字符特征采用浮雕式设计，凸起高度控制在1.2mm，既保证了字符辨识度，也不会因为凸起过高导致打印时出现支撑残留。车身的各个细节特征都做了适配3D打印与数控加工的工艺优化：前大灯的透明灯罩部分与车身主体做了拆分式设计，预留了0.15mm的装配间隙，方便后期采用透明树脂打印后进行组装；轮毂的辐条造型做了等壁厚处理，最小壁厚控制在2mm以上，避免打印或者铣削加工时出现结构断裂；车身侧面的进气口特征做了深度控制，深度不超过8mm，不需要额外添加支撑就能完成打印，大幅降低后处理的工作量。

　　从功能特性层面来说，这款曲面模型不同于普通的实体拼装模型，它的所有型面都是可编辑的参数化曲面，学习者可以通过调整控制线的曲率、控制点的位置，快速修改车身的姿态比例，比如调整车顶高度实现低趴改装效果、调整轮拱宽度实现宽体改装效果，不需要重新搭建基础曲面，大幅提升造型迭代的效率。在风阻仿真验证环节，这类闭合的高质量曲面模型可以直接导入流体仿真软件，不需要进行额外的几何修复，就能完成整车风阻系数的测算、气流走向的模拟，帮助设计者理解不同曲面造型对空气动力学性能的影响。另外，模型的分件逻辑完全参考了实车的外覆盖件拆分方式，前保险杠、侧裙、后保险杠、车门、车顶这些部件都可以单独拆分出来，方便进行单独的配色、改型设计，也能用于汽车装配工艺的教学演示，让学习者直观理解汽车外饰件的装配关系与间隙匹配要求。

　　在实际建模过程中，这类超跑曲面造型最容易出现的问题就是尾部型面的塌陷以及侧围曲面的光影扭曲，这款作品在处理尾部溜背与车尾的衔接位置时，采用了多截面曲面搭配引导线的建模方式，让尾部的型面从车顶平滑过渡到后保险杠位置，没有出现曲率突变，侧围的曲面则通过调整控制点的权重，让特征线从车头贯穿到车尾，光影反射下呈现出连续的高光带，完全达到了汽车外饰A级曲面的标准。轮眉位置的曲面做了小圆角过渡，圆角半径控制在3mm，既还原了实车的硬朗质感，也避免了锐角位置在3D打印时出现的层纹堆积问题。底盘部分做了平整化处理，没有多余的凸起特征，保证与底座的贴合度，同时预留了加装底盘细节零件的安装位，方便后期扩展刹车、悬架等细节结构，进一步提升模型的完整度。
