磁性聚磷酸盐加药过滤装置结构设计

　　在工业循环水系统、小型锅炉给水支路、闭式冷却循环管路这类对水质结垢、铁屑杂质有严格管控要求的场景里，这类集成磁性吸附与聚磷酸盐缓蚀阻垢功能的过滤加药装置，是管路水质预处理段的核心部件，区别于普通篮式过滤器仅能拦截大颗粒杂质的单一功能，该装置将阻垢药剂缓释、磁性铁屑吸附、杂质过滤三个功能整合在同一壳体内，大幅压缩了管路安装空间，减少了多设备串联带来的管路阻力与泄漏点风险。

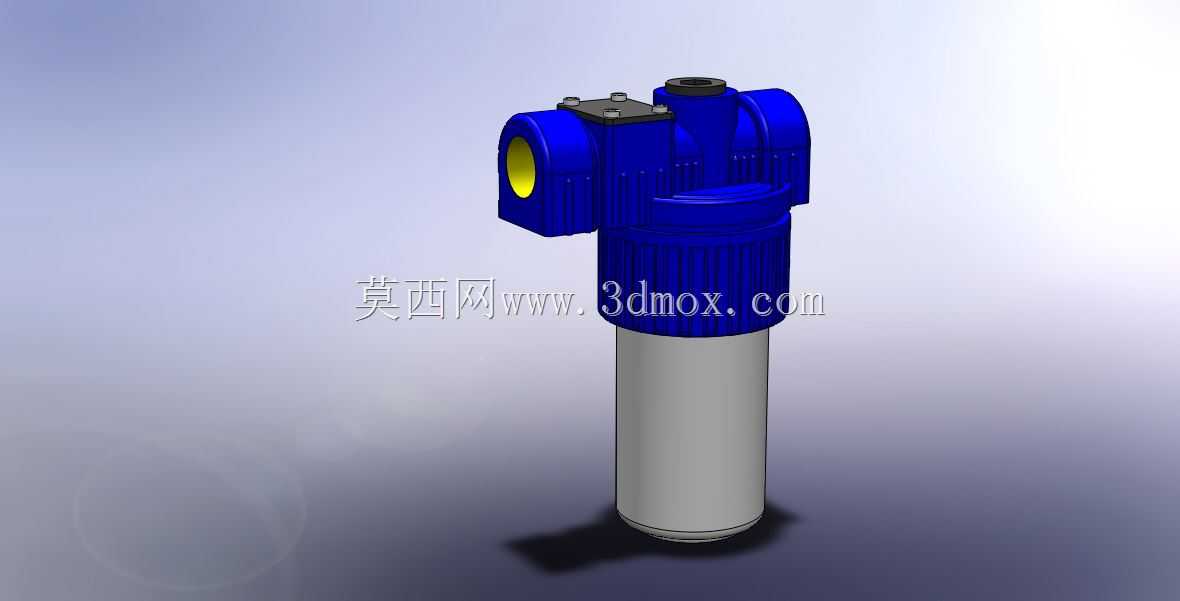

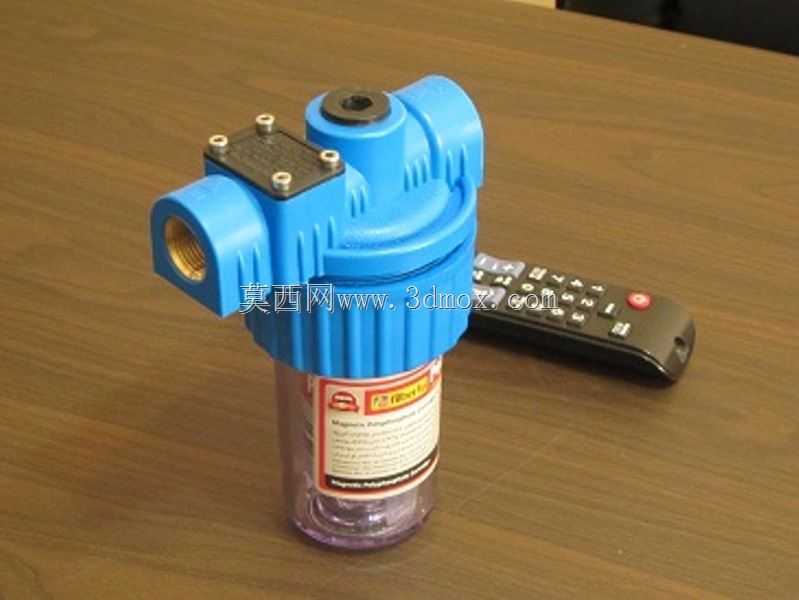

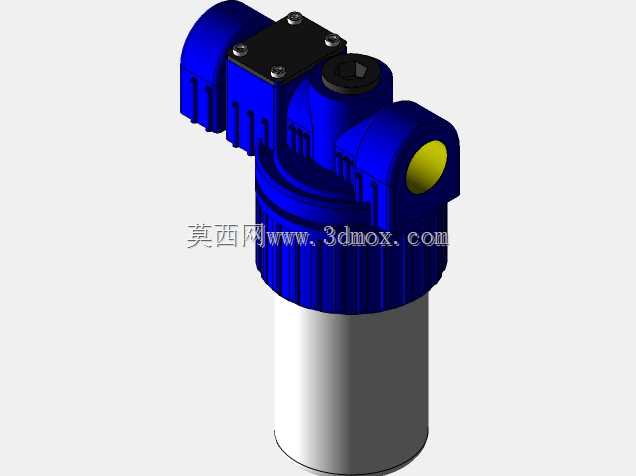

　　从结构设计逻辑来看，装置上部采用多通式铸铝/工程塑料阀头结构，侧向预留的大口径接口为管路进出水口，阀头顶部设置的小型接口为排气与药剂加注口，日常运维时无需拆解整个筒体即可完成药剂补充与腔体积气排出，阀头与下部滤筒采用旋压卡扣式密封结构，配合丁腈橡胶密封圈实现1.6MPa工作压力下的无泄漏密封，相比法兰连接结构，这种快拆结构能将滤芯更换、滤筒清理的运维时间缩短60%以上，适合安装空间局促、运维通道狭窄的楼宇管道井、小型设备机房场景。

　　下部滤筒采用304不锈钢拉伸成型，内壁设置环形磁钢安装槽，内置的强磁环可以吸附管路流体中携带的氧化铁屑、焊渣等铁磁性杂质，避免这类硬质颗粒进入后续换热设备刮损换热片、堵塞喷嘴，滤筒中部的滤芯腔同时承载聚磷酸盐药芯与过滤滤网，流体从进水口进入阀头后沿导流槽向下进入滤筒外侧环腔，在环腔内完成铁磁性杂质的磁吸附后，透过滤芯外层的不锈钢编织网拦截大颗粒悬浮物，再经过内层的聚磷酸盐药芯区域，缓慢溶解的聚磷酸盐随流体进入管路系统，在管道内壁与换热面形成微薄的钝化保护膜，抑制钙镁离子结垢与管路氧化腐蚀，处理后的流体最终从滤芯中心通道向上汇入阀头出水口，完成整个处理流程。

　　安装边界方面，该类装置采用立式安装方式，底部预留50mm以上的拆装空间即可完成滤筒拆卸，进出水口采用标准内螺纹连接，适配常规DN25-DN50的工业给水管路，阀头顶部的排气口可外接细管引至排水点，避免排气时溢水污染周边环境，设计时需注意在装置进水侧预留压力表接口，通过进出水压差判断滤芯堵塞程度，当压差达到0.1MPa时即可安排滤芯更换与磁钢表面杂质清理，相比传统需要分别安装过滤器、加药罐、磁水器的方案，该集成装置的轴向安装尺寸仅为分体方案的40%，重量降低50%以上，同时减少了三组管路连接法兰，大幅降低了初期安装成本与后期运维的泄漏风险。

　　在实际工况适配中，该装置可耐受最高80℃的流体温度，适配民用采暖系统、小型工业冷却水循环、空压机循环水、中央空调冷冻水支路等场景，设计时在阀头内部设置了旁通溢流结构，当滤芯完全堵塞未及时更换时，流体可通过旁通通道溢流，避免管路完全断流造成后端设备过热损坏，旁通通道内设置的阻尼结构可保证溢流时仍有部分流体经过滤芯区域，避免药剂完全停止释放导致的水质快速恶化。磁钢采用钕铁硼材质外加环氧树脂包覆层，避免长期浸泡在水中出现氧化退磁，磁钢表面的磁力线可覆盖整个滤筒环腔区域，对5微米以上的铁磁性颗粒吸附效率可达90%以上，有效解决了普通过滤器无法拦截细微铁屑的痛点，聚磷酸盐药芯采用食品级缓释配方，也可适配直饮水前置处理、商用净水设备的阻垢段使用，适用场景覆盖工业与民用两大领域。
