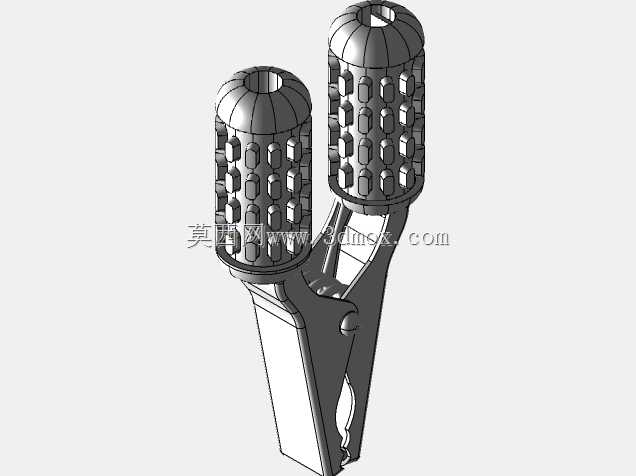

高压测试用大鳄鱼绝缘夹持钳结构

　　在电子测试、高压电气试验的作业场景里，这类大鳄鱼钳是测试回路搭建环节的基础夹持连接件，日常作业中常被用来实现测试导线与被测点位的快速导通连接，区别于普通小规格鳄鱼夹，这款重型绝缘钳的夹持力、绝缘耐受等级都做了针对性强化，能适配高压测试场景下的安全与连接可靠性要求。

　　从实际使用需求出发，这款钳体的夹持端咬合齿做了加深处理，咬合面的齿形排布经过优化，夹接在铜排、电池接线柱、设备金属壳体等不同形态被测点位时，能保证足够的接触面积，避免测试过程中因为接触电阻过大出现发热、测试数据漂移甚至松脱断电的问题。钳身的握持绝缘套表面做了密集的凹凸防滑格纹，不管是操作人员戴薄绝缘手套操作还是徒手操作，都能获得足够的摩擦力，开合施力时不会打滑，同时绝缘套的厚度满足高压测试的绝缘防护要求，能将操作人员手部与带电的钳体金属部分完全隔离，降低触电风险。

　　结构设计上，这款钳采用了经典的杠杆铰接结构，铰接轴的位置经过受力优化，操作人员在钳尾施加较小的握力，就能让钳口获得足够大的夹持力，适配大线径测试导线的压接与厚金属点位的夹持需求。钳尾的导线压接腔做了扩容设计，可以压接更粗的多股测试铜线，满足大电流测试回路的载流要求，压接腔内壁做了防滑倒齿，压接完成后导线能被牢牢固定，即使测试过程中拖拽导线，也不会出现导线从钳体脱落的问题。两个钳瓣的复位弹片采用了高弹性的金属材质，长期反复开合也不会出现弹力衰减、钳口无法自动复位的问题，能适配高频次的测试接线作业需求。

　　从安装与适配边界来看，这款钳的最大开口尺寸可以满足常规厚度铜排、大规格接线端子的夹持需求，钳体整体的外形尺寸适配常规测试表笔、高压测试导线的连接规格，不需要额外做转接处理就能直接接入现有测试回路。绝缘套的外形做了圆弧过渡处理，没有尖锐的棱角，在狭小的电气柜内部接线时，不会剐蹭周边的线缆绝缘层，也不会意外短接相邻的带电点位。钳体金属部分全部采用高导铜材加工，导电性能优异，接触电阻远低于普通铁质鳄鱼夹，在长时间通流测试时的温升更低，能保证测试数据的稳定性，也不会因为过热损坏钳体或者被测设备。

　　在实际的产线电池测试、电气设备耐压测试、重型机电设备检修接线场景中，这类绝缘鳄鱼钳的使用频率极高，相比螺栓固定式的接线端子，它的接线效率能提升数倍，不需要额外工具就能完成测试点位的连接与断开，同时可靠的夹持结构与绝缘防护设计，也能满足高压、大电流测试场景下的安全要求。设计这款钳的三维结构时，需要重点校核铰接点的受力形变、绝缘套与金属钳身的配合过盈量、钳口咬合时的对中精度，避免出现钳口错位、绝缘套松脱、夹持力不足的问题，同时要保证钳体开合过程中没有卡滞，复位动作顺畅，各个活动部件的间隙控制在合理范围内，既不会因为间隙过大出现晃动，也不会因为间隙过小导致开合阻力过大。
