家用台式送风风扇外观结构三维设计

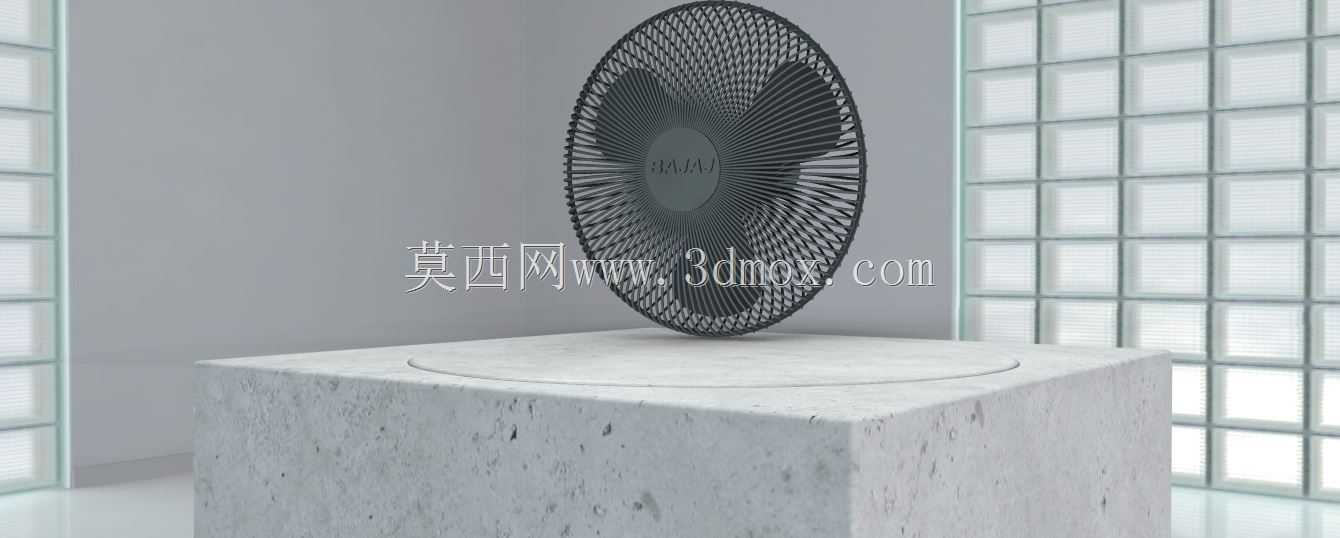

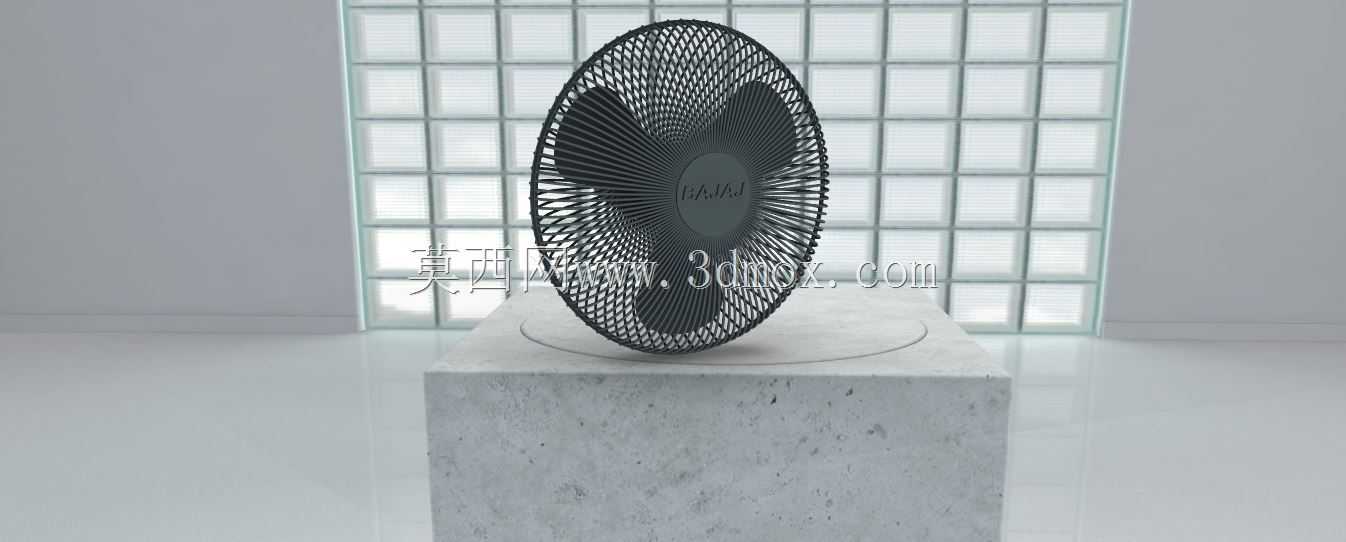

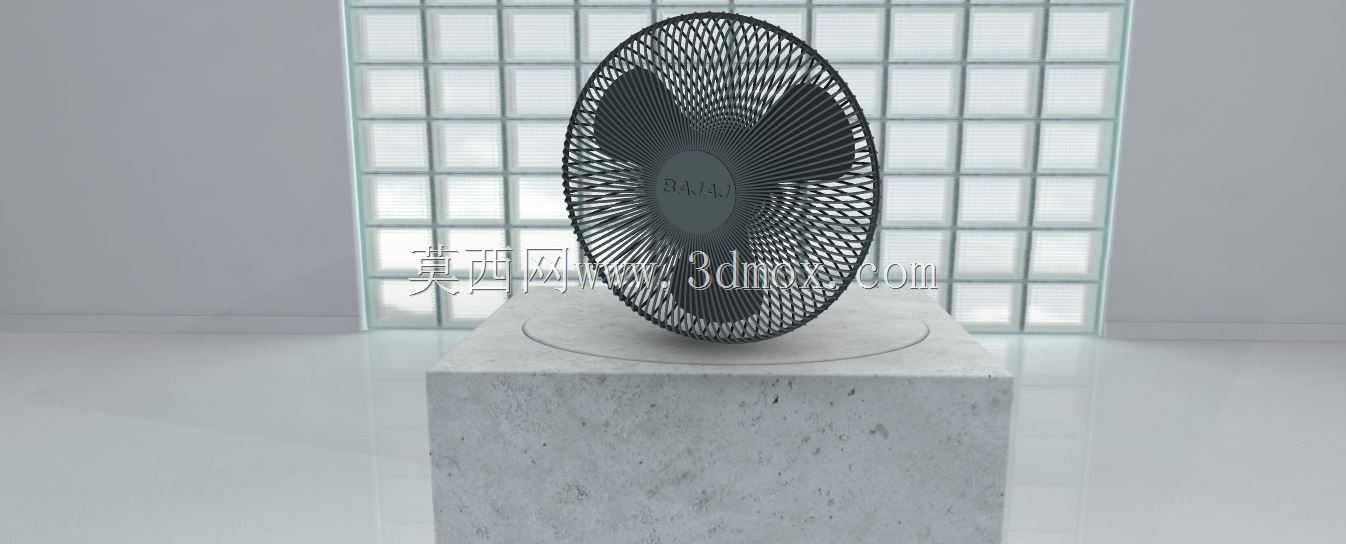

　　日常民用场景里的台式送风设备，多数放置在书桌、床头柜、小型办公工位这类局促的台面上，和落地扇、吊扇的安装使用场景有明确区分，设计阶段首先要卡准台面放置的边界约束，不能占用过多桌面有效使用面积，同时要保证运行过程中的整机稳定性，避免送风角度调整或者运行振动时出现侧翻风险。从结构拆分来看，这款台扇的核心组成分为前后防护网罩、扇叶组件、驱动电机安装座、底座支撑结构几个部分，网罩采用径向辐射式的细筋条设计，筋条间隙严格控制在安全范围内，既能够避免人体手指意外触碰高速运转的扇叶，又尽可能降低筋条对送风气流的阻挡损耗，减少气流穿过网罩时产生的紊流噪音。扇叶采用三叶片的曲面构型，叶片的翼型截面经过气流走向优化，

　　在额定转速下能够推动更大流量的空气向前输送，同时叶片的前缘和后缘做了圆弧过渡处理，降低叶片切割空气时产生的高频啸叫，实际送风时的覆盖范围能够满足单人近距离使用的需求，在1.5米的送风距离内仍然能感受到稳定的气流。设计过程中需要重点考虑网罩的快拆结构，前后网罩采用卡扣式连接，不需要额外工具就能完成拆卸，方便用户日常清理网罩和扇叶上附着的积尘，避免积尘过多影响送风效率和出风洁净度。底座部分采用下重上轻的配重设计，底部预留防滑胶垫的安装位置，和桌面接触时能够增大静摩擦力，即使整机调整到最大仰角送风，重心仍然落在底座的支撑投影范围内，不会出现重心偏移倾倒的问题。电机安装座和底座之间采用转动铰接结构，能够实现一定角度范围内的俯仰送风调整，

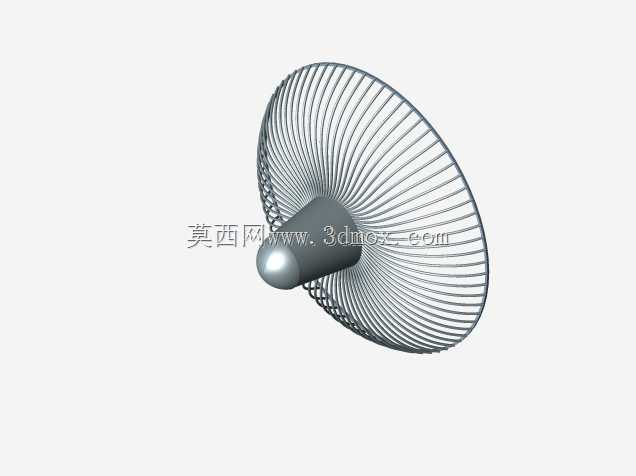

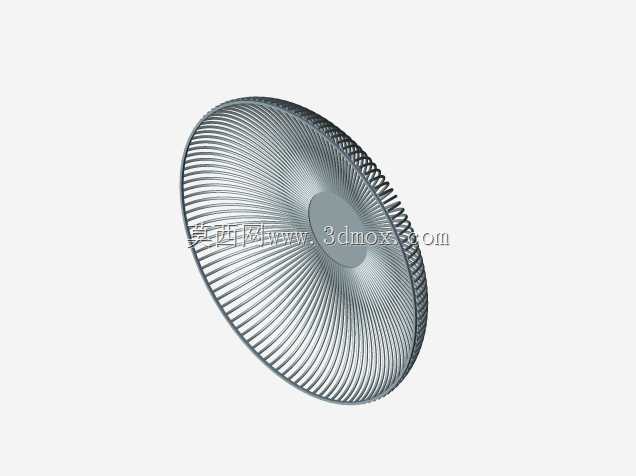

　　铰接位置的阻尼件经过参数匹配，调整角度后能够保持姿态固定，不会因为自身重量或者运行振动出现角度下滑的情况。从安装边界来看，整机放置在台面上时，底部的支撑面直径控制在合理范围，不会挤占过多桌面的放置空间，网罩的最大外径和整机高度比例协调，既保证了足够的送风扫风面积，又不会因为网罩尺寸过大导致头重脚轻的稳定性问题。实际建模过程中，网罩的径向筋条采用阵列特征完成，每根筋条的截面做了微小的扭转角度，和气流流出方向保持平行，进一步降低风阻；扇叶部分通过曲面放样构建整体构型，每个叶片的安装角从叶根到叶梢做渐变处理，匹配电机的额定输出转速区间，避免出现电机过载的情况。这类台式风扇除了基础的送风降温用途，也可以作为小型空间的空气循环辅助设备，

　　在空调房间内放置使用，能够加快室内空气的流动速度，均衡室内不同区域的温度差，提升空间内的体感舒适度。结构设计时还要考虑整机的装配工艺，所有零部件的连接位置都预留了合理的装配公差，塑料件的拔模角度符合注塑生产的工艺要求，不需要额外做特殊的模具结构就能完成批量生产，有效控制生产制造成本。扇叶和电机输出轴的连接位置采用D型轴配合结构，能够传递足够的扭矩，同时避免扇叶运转时出现打滑的情况，连接位置的紧固结构做了防松设计，长期运行振动下也不会出现松动脱落的问题。网罩的中心位置预留了品牌标识的安装区域，和整体外观造型保持协调，不会突兀破坏整机的外观整体性。整机的外表面没有尖锐的棱角结构，所有外露的边缘都做了圆角过渡处理，日常移动或者使用过程中不会划伤使用者，符合家用家电的安全设计规范。
