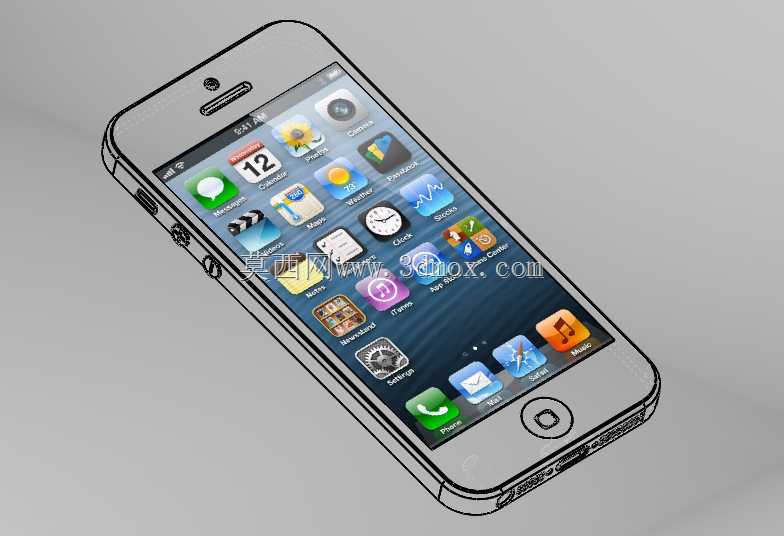

基于真实蓝图构建的高还原度iPhone5外观结构

　　只能通过手工测绘量产机获取尺寸，不仅测绘效率低，还容易因为测量手法、测量工具的误差导致尺寸偏差，最终造成模具返工，带来不必要的成本损耗，而这款完全参照真实蓝图构建的结构，所有外观尺寸都与量产机型保持一致，能直接导入各类三维设计软件中，作为配件结构设计的基准参考，大幅减少前期测绘的工作量，提升配件的装配匹配度。除了配件开发场景，这款结构也可用于工业设计专业的教学案例，帮助初学者理解直板智能手机的结构布局逻辑，比如机身内部空间的堆叠思路、侧边按键的排布原则、接口与扬声器开孔的位置设计考量，还有机身正面屏幕与中框的配合公差设计，这些细节都是消费电子结构设计中的通用知识点，通过对成熟量产机型的结构拆解与建模还原，在消费电子结构设计领域，手持通讯终端的外观与结构匹配度验证，是产品开模前必不可少的环节，这款参照真实产品蓝图构建的iPhone5三维结构，完全还原了量产机型的尺寸边界与外观细节，可直接用于数码配件开发、产品结构教学、逆向设计参考等多个实际场景。从实际应用层面来看，这类高精度的手持终端三维结构，首先是手机保护类配件开发的核心参考依据，不管是注塑类保护壳、TPU软胶套，还是钢化膜、外接背夹电池这类周边配件，都需要精准匹配机身的外轮廓弧度、侧边按键位置、接口开孔尺寸、摄像头模组凸起高度，任何0.1mm级的尺寸偏差，都会导致配件装配后出现错位、顶膜、按键按压不畅的问题，以往很多配件厂商在开模前缺乏精准的参考模型，

　　能让学习者快速掌握手持数码产品的设计要点，避免在自主设计时出现结构干涉、握持感不佳、开孔位置不合理这类常见问题。从设计思路来看，这款结构完全遵循原产品的工程逻辑，没有做任何主观的造型改动，机身的四个R角弧度完全匹配原机的曲率参数，侧边的音量键、静音拨片、电源键的位置与凸起高度都严格按照蓝图尺寸还原，底部的3.5mm耳机孔、Lightning接口、扬声器出声孔的排布间距与开孔大小也完全对齐原机参数，甚至连正面顶部的听筒开槽、前置摄像头位置、光线传感器开孔的相对位置都做了精准还原，机身背面的摄像头模组凸起高度、闪光灯位置、后盖与中框的衔接缝隙也都按照量产机的装配公差做了对应处理，确保整个模型的外观尺寸边界完全符合真实产品的参数。

　　在尺寸与安装边界层面，这款模型严格遵循原机的实际尺寸参数，机身长度、宽度、厚度都与量产机型完全一致，所有外凸结构的边界尺寸都做了精准控制，比如摄像头模组的凸起高度、侧边按键的外凸量，这些参数都是配件设计中需要重点关注的安装边界，比如设计保护壳时，摄像头位置的开孔必须预留足够的避让空间，同时保护壳的厚度不能超过按键的外凸量，否则会导致按键无法正常按压，这些边界尺寸在模型中都有精准的体现，设计人员可以直接在软件中测量获取对应的参数，不需要再对实物进行反复测绘。另外，这款模型也可用于数码产品的展示场景，比如电商平台的配件产品展示，可以直接将模型导入渲染软件中，制作配件与手机装配后的效果展示图，不需要专门拍摄实物样品，

　　能大幅降低产品展示的制作成本，同时渲染出的效果可以精准体现配件与机身的贴合度，提升展示内容的真实感。在结构细节处理上，模型还原了原机中框的倒角设计，这个倒角不仅是为了提升握持时的手感，避免锋利的边缘割手，同时也能提升机身的抗摔性能，在跌落时倒角结构可以分散部分冲击力，减少中框变形的概率，这些细节的还原，也能让设计人员更好地理解消费电子结构设计中，外观造型与实用性能的平衡思路，不是单纯为了好看而做造型，每一处曲面、每一个倒角都有对应的工程考量。还有机身正面的屏幕盖板与中框的配合结构，模型也还原了对应的台阶定位结构，这个结构是屏幕装配时的定位基准，能保证屏幕装配后与中框的平整度一致，避免出现屏幕凸起或者凹陷的问题，同时这个台阶结构也能在屏幕受到正面冲击时，分散部分冲击力，降低屏幕碎裂的风险，这类隐藏在外观之下的结构细节，也是结构设计人员需要重点学习的内容。
