立体红色爱心造型装饰摆件结构设计

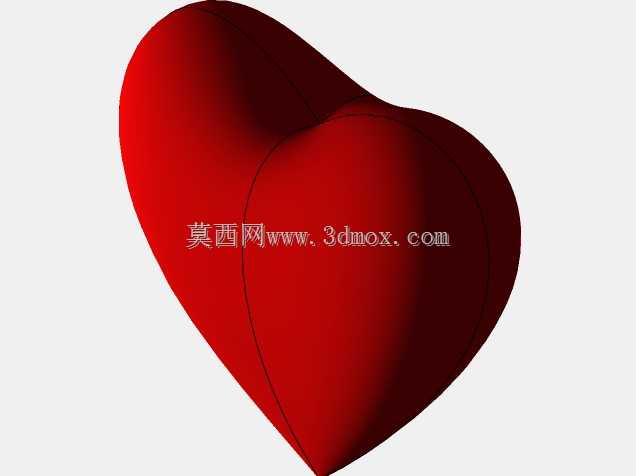

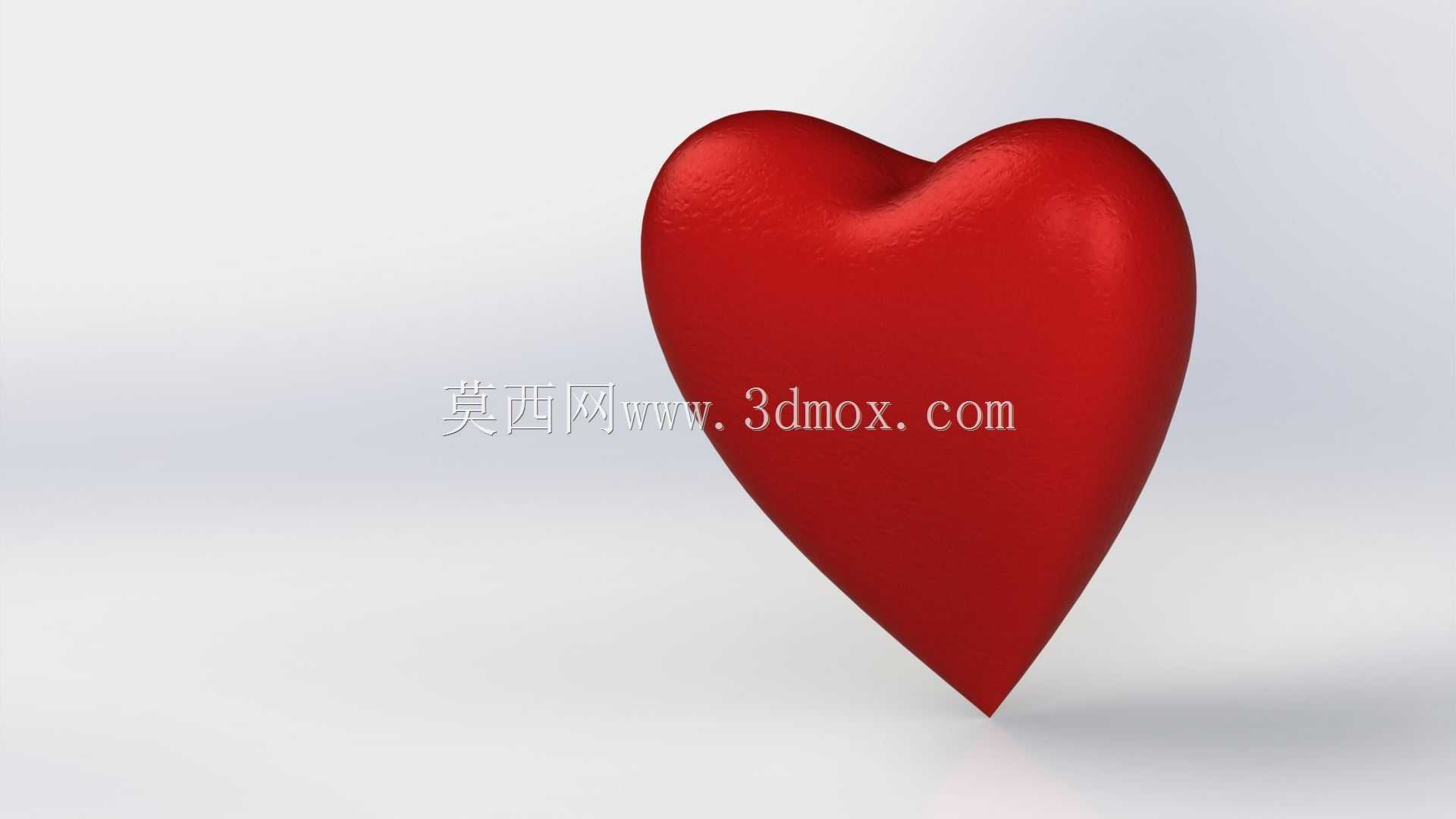

　　这款立体心形造型构件，最初的设计出发点是适配文创展示、主题装置搭建、礼品结构配套等多场景的实体造型需求，在做曲面构建的时候，没有采用简单的旋转凸台生成基础轮廓，而是先勾勒出心形正面的对称轮廓线，将顶部两个圆弧的过渡曲率做了反复调整，避免出现圆弧衔接处的棱线突兀，保证从正面观察时，两个心弧的饱满度一致，不会出现一侧偏胖一侧偏瘦的视觉偏差。侧面的轮廓线采用了渐变收窄的放样逻辑，从最宽的中部位置向底部尖端做平滑过渡，壁厚设置上采用了均匀2mm的等厚结构，既可以满足3D打印快速成型的壁厚要求，也适配注塑开模时的料流填充均匀性，不会出现局部壁厚过厚导致的缩痕问题。

　　在实际应用场景中，这类造型构件可以作为主题活动的装饰挂载件，也可以嵌入礼品盒作为内部支撑衬垫的造型基准，还可以作为文创周边的基础壳体，内部预留的空腔可以放置小型电子元件比如发光灯组、磁吸组件，做进一步的功能拓展。做曲面曲率检查的时候，特意将所有曲面的G2连续做了校验，保证表面没有曲率突变的位置，后续做表面喷涂处理的时候，不会因为曲面曲率断层出现反光不均的问题，红色外观的呈现效果也能更均匀饱满。

　　安装边界的设计上，底部尖端位置做了微小的平面切边，直径3mm的平面可以保证构件直立放置时的稳定性，不需要额外的支撑底座就能平稳摆放在平面台面上，如果是作为挂载件使用，背部预留了0.8mm深的沉台位置，可以粘贴背胶或者安装小型挂扣，不会破坏正面的完整曲面造型。整体轮廓的最大宽度控制在80mm，总高度95mm，厚度方向最大尺寸35mm，这个尺寸区间既不会因为过大导致摆放占用过多空间，也不会因为尺寸过小丢失曲面的细节表现力，拿在手中的握持感也比较适中。

　　建模过程中特意规避了尖锐棱边的存在，所有的边缘位置都做了R0.5mm的圆角处理，既可以避免加工或者使用过程中出现锐边划伤的问题，也能让光线在构件表面形成更柔和的反光过渡，提升整体的质感表现。做结构拆分的时候，没有采用复杂的拼装结构，整体为一体化成型结构，减少了后续装配的工序，不管是采用增材制造还是减材加工，都能一次成型完成主体结构的制作，不需要额外的拼接粘胶工序，也避免了拼接缝对外观完整性的破坏。

　　针对不同的使用场景，这个造型的结构也预留了调整空间，如果需要做更大尺寸的展示装置，可以直接对整体模型做等比例缩放，曲面的曲率连续性不会因为缩放出现破损，壁厚也可以根据缩放后的尺寸做等比例调整，保证结构强度符合大尺寸展示的要求；如果是做小型的配饰类构件，可以将尺寸缩小到20mm高度，调整壁厚到1mm，就可以适配吊坠、钥匙扣这类小型配饰的结构需求，曲面的流畅度也不会因为尺寸缩小出现变形。在做装配适配的时候，底部的平面也可以根据需求拓展连接柱结构，直接和其他底座、传动构件做连接，拓展成为动态展示装置的一部分，比如旋转展示台的上部造型件，不需要对主体曲面做额外的修改就能完成适配。
