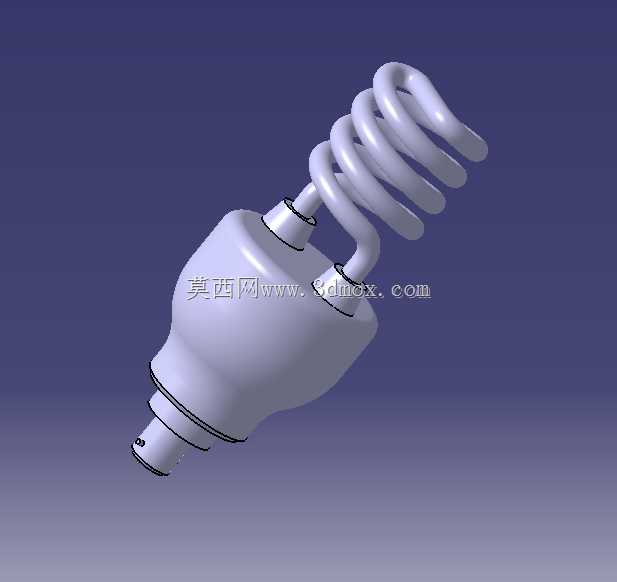

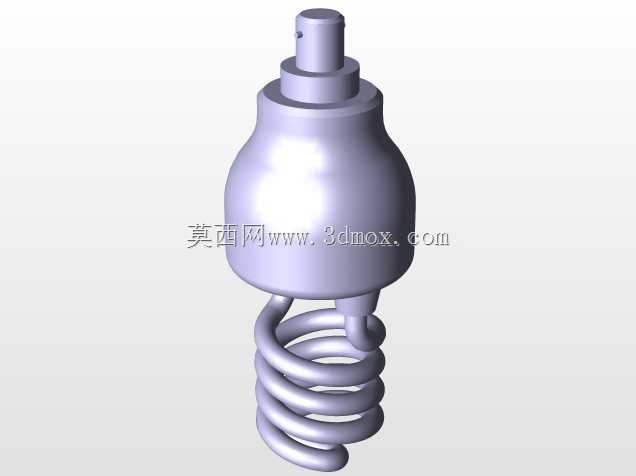

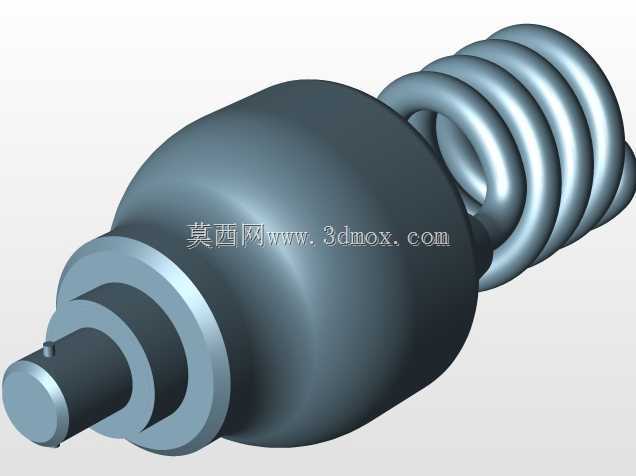

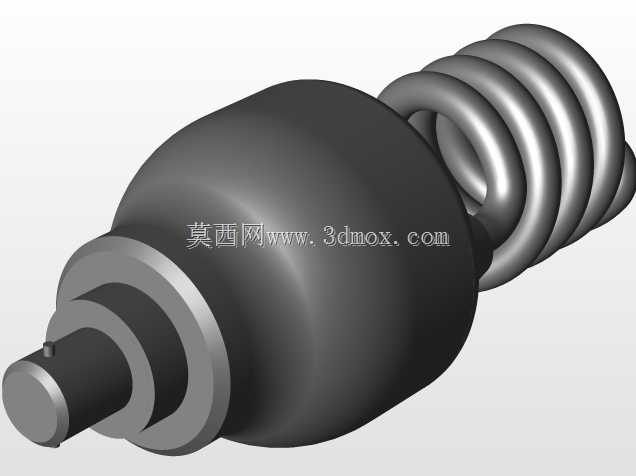

螺旋紧凑型荧光节能灯泡结构设计

　　日常民用与商用照明场景里，螺旋型CFL节能灯泡是替代传统白炽灯的主流电光源产品，这款三维结构完整还原了量产级螺旋节能灯的全部装配细节，可直接用于照明产品结构验证、教学演示或者同类型产品改型设计参考。从实际使用场景出发，这类螺旋灯管结构的节能灯，相比同功率直管型荧光灯体积压缩近40%，能够适配绝大多数标准E27/E14灯座的安装空间，不管是家用吸顶灯内部、台灯灯腔，还是商用筒灯的安装位，都不需要额外调整灯具结构就能直接替换，这也是螺旋结构相比U型、直管型节能灯在民用市场普及率更高的核心原因。

　　设计过程中首先要平衡的是灯管弯折曲率与发光效率的关系，螺旋段的灯管内径、螺距参数不能随意设定：螺距过大会导致整体轴向尺寸超标，无法适配常规灯具的灯罩内部空间；螺距过小则会让相邻灯管管壁距离太近，工作时热量聚集无法有效散出，不仅会加速管壁荧光粉老化，还会导致灯管根部与塑料灯座衔接位置温度过高，长期使用存在灯座塑料软化变形的风险。这款模型里的螺旋段曲率经过反复调整，相邻灯管管壁预留了足够的散热间隙，同时整体螺旋外径控制在常规A60灯泡的轮廓尺寸范围内，不会出现装不进标准球形灯罩的问题。

　　灯头部分的结构设计完全遵循通用螺口灯头的安装边界，金属螺牙的尺寸公差、绝缘部分的突出长度都符合国标灯座的配合要求，灯头内部预留了镇流器电路板的安装腔，腔体的尺寸刚好能塞下对应功率的紧凑型电子镇流器，同时腔体壁上设计了走线卡槽与灯管引脚的固定位，装配时不需要额外打胶就能固定灯管引脚与导线，减少量产时的装配工序。塑料灯座与螺旋灯管衔接的位置做了渐变过渡的曲面，一方面是引导灯管根部的受力均匀分散，避免运输过程中震动导致灯管根部玻璃开裂，另一方面这个曲面也能起到光线漫反射的作用，减少灯座位置的暗区，让整灯的发光角度更均匀，覆盖更大的照明范围。

　　从安装边界来看，整灯的总长度、最大螺旋外径都和常规60W白炽灯的外轮廓保持一致，替换安装时不需要考虑干涉问题，不管是垂直向下安装的吊灯、水平安装的壁灯，还是倾斜安装的射灯位，灯头的螺牙配合长度都能保证安装后不会出现松动脱落的问题。灯管末端的电极封接位置完全藏在塑料灯座内部，不会暴露在外影响外观，同时也避免了用户安装时误碰到电极引脚的安全隐患。

　　实际结构验证阶段，这类螺旋结构的建模难点在于螺旋灯管的扫掠路径控制，要保证灯管全程的管径一致，不能出现弯折位置管壁变薄的问题——如果扫掠路径的曲率半径过小，实际生产时玻璃管弯折过程中就会出现壁厚不均，充气后容易漏气报废。这款模型里的螺旋路径曲率半径全程大于灯管直径的2.5倍，完全匹配玻璃热弯工艺的生产要求，不需要额外调整参数就能直接导出用于开模或者工艺验证。灯座部分的壁厚设计也充分考虑了注塑生产的要求，整体壁厚均匀，没有出现壁厚突变的位置，避免注塑成型时出现缩痕、翘曲的问题，灯座表面的防滑筋位置也做了圆角过渡，用户安装拧动的时候不会划手，同时足够的摩擦力能保证拧紧时不需要用太大的力就能安装到位。

　　不同于很多简化的灯泡模型只做外观曲面，这个结构完整还原了内部的装配关系：灯管的两个引脚延伸到灯座腔体内部的长度刚好够和镇流器输出端焊接，预留的焊盘位置不会和腔体壁干涉，镇流器安装位的卡扣位置刚好卡在电路板的定位孔上，装配时不需要额外打胶就能固定电路板，抗震动性能满足运输过程中的颠簸要求。散热方面，灯座上虽然没有开明显的散热孔，但螺旋灯管之间的间隙形成了自然的烟囱效应，工作时热空气顺着螺旋间隙向上流动，带走灯管表面的热量，灯座塑料选用耐高温的PBT材质，能长期承受120摄氏度的工作温度，完全匹配节能灯长期工作的温升要求。
