机用精密夹紧虎钳结构设计方案

　　在常规铣削、钻削、磨削等机加工工位上，这类虎钳是工位旁最基础也最核心的工装夹持部件，不管是小型加工中心的批量零件装夹，还是钳工台的单件修配作业，它的夹持稳定性直接决定了工件的加工精度，很多一线操作师傅都有体会，一套刚性足够、夹持同轴度好的虎钳，能减少至少三成的装夹找正时间，也能避免加工过程中工件窜动导致的崩刀、尺寸超差问题。

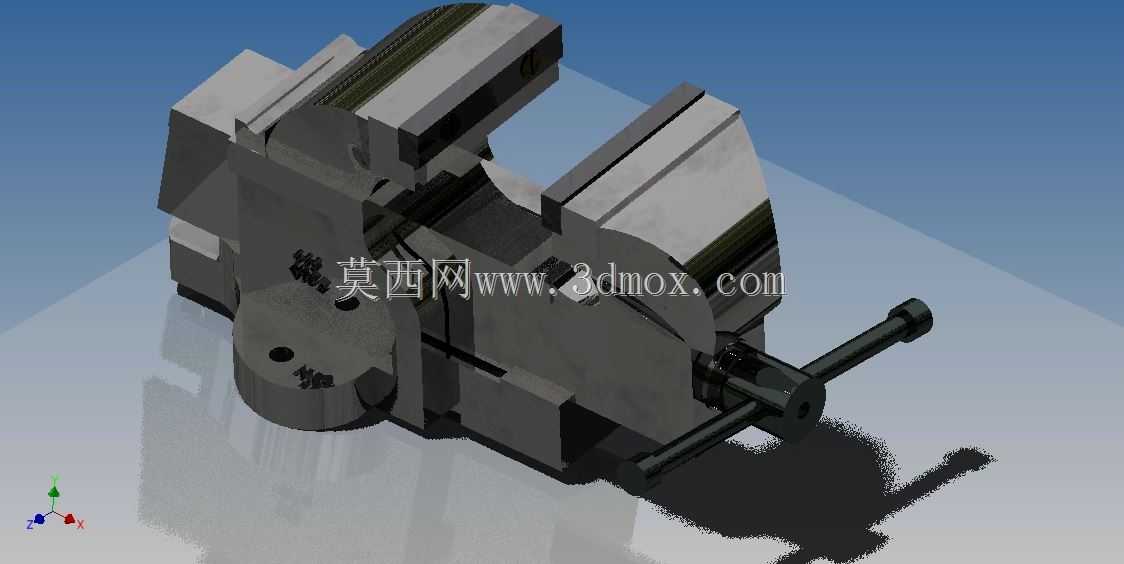

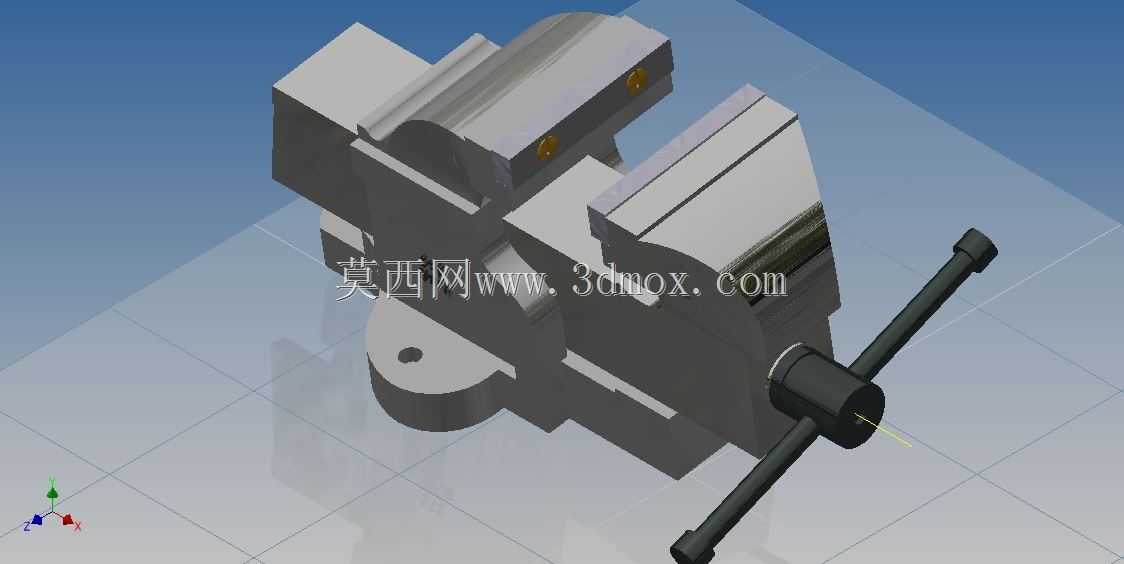

　　从结构设计逻辑来看，这套虎钳采用了固定钳身配合活动钳身的经典布局，驱动端采用梯形丝杠传动，这种传动形式本身具备自锁特性，当施加足够的拧紧力矩夹持工件后，即便加工过程中存在持续的切削振动，钳口也不会自行松脱，不需要额外增加锁紧机构就能保证夹持可靠性。钳身主体采用整体式铸铁结构设计，这种材质的阻尼特性较好，能够吸收加工过程中产生的高频振动，降低切削震颤传递到工件上的幅度，同时铸铁的刚性足够，在最大夹持行程下也不会出现钳身张口变形的问题。钳口部分设计了可更换的齿面压块，齿面的角度经过优化，既能够在夹持毛坯件时提供足够的咬合力，避免工件受切削力滑移，也可以根据加工需求更换光面钳口，用来夹持已加工完成的光洁表面，避免夹伤工件外观面。

　　安装边界上，这套虎钳的底座设计了标准的T型槽安装孔位，能够直接适配大多数加工中心工作台、钳工台的T型槽规格，不需要额外制作过渡转接板，底座还带有旋转分度结构，能够根据加工需求调整钳身的水平角度，调整到位后通过两侧的锁紧螺栓紧固，满足斜孔、斜面加工时的装夹角度需求。整体的外形尺寸适配中小型加工设备的工作台行程，最大开口距离能够覆盖常规机械加工中绝大多数中小型零件的夹持需求，钳口的高度设计也兼顾了不同厚度工件的装夹，既可以夹持较薄的板类零件，也能够满足一定高度的方块类零件装夹，不会因为钳口高度不足导致工件装夹悬空。

　　实际使用场景中，这类虎钳除了常规的机加工装夹，也可以用于焊接工位的工件定位、装配工位的零件固定，甚至部分检测工位也会用它来固定待测零件，保证检测过程中零件不会移位。设计过程中特意优化了丝杠的传动阻力，在钳身和活动钳身的配合面增加了耐磨镶条，长期使用出现磨损后，可以通过调整镶条的压紧螺丝来消除配合间隙，不需要整体更换钳身，大幅降低了后期的维护成本。钳身的排屑结构也做了针对性设计，丝杠上方设置了挡屑板，能够避免加工产生的铁屑、切削液进入丝杠传动副，减少丝杠的磨损，延长整体使用寿命，日常维护只需要定期在丝杠表面涂抹润滑脂即可，不需要复杂的拆解保养。

　　从受力角度分析，这套虎钳的夹持力传递路径经过优化，拧紧丝杠产生的推力直接作用在活动钳身的中心位置，不会出现偏载导致的活动钳身倾斜问题，保证两个钳口的工作面始终保持平行，夹持工件时不会出现工件上翘、夹偏的问题，这一点对于需要保证平行度、垂直度要求的精密加工场景尤为重要。很多普通虎钳在长期使用后，因为受力偏载导致活动钳身导轨磨损不均，钳口平行度超差，加工出来的零件尺寸稳定性差，这套结构在设计时就加大了活动钳身和固定钳身的配合导轨长度，让受力点始终落在导轨支撑范围内，从结构上避免了偏载力矩带来的磨损问题。
