机用固定式台钳夹持工装结构设计

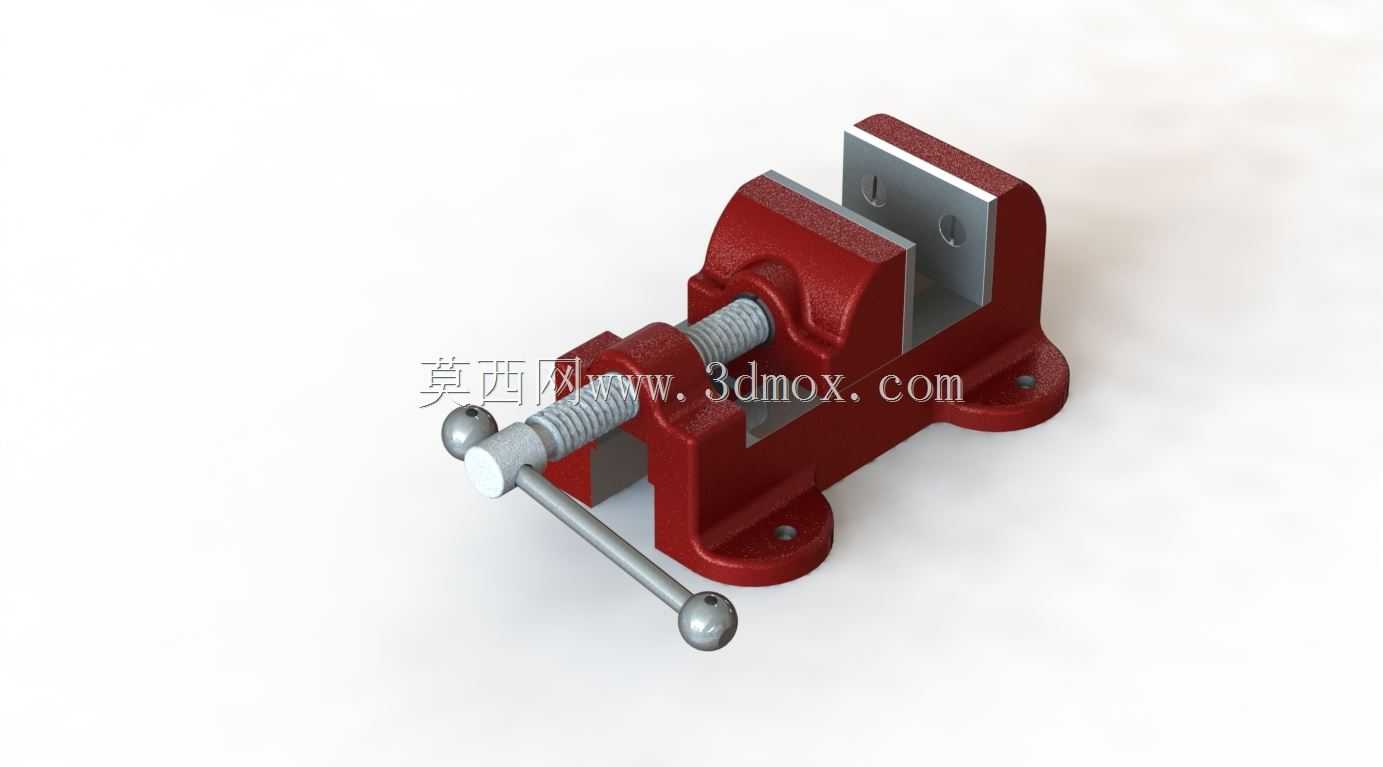

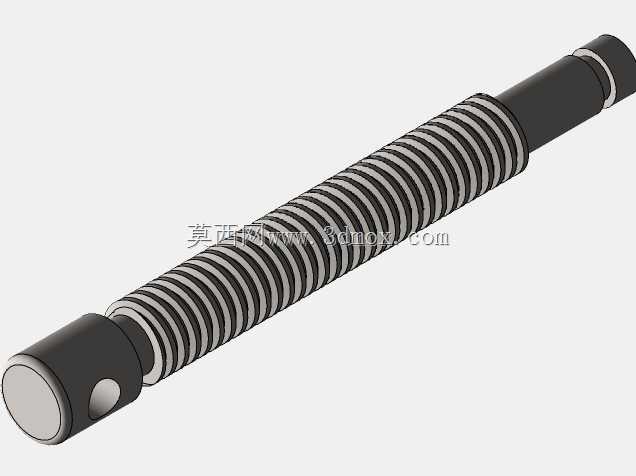

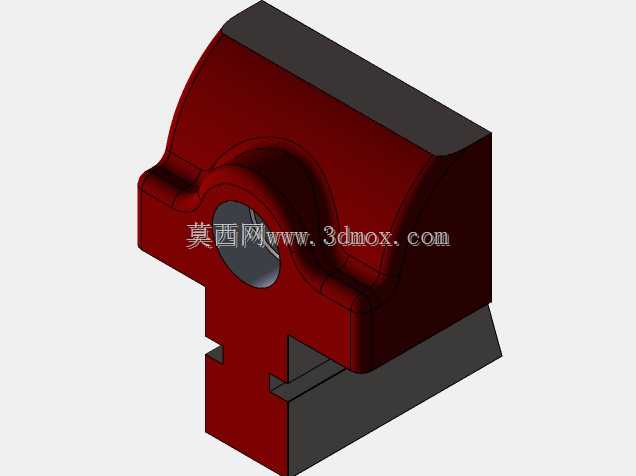

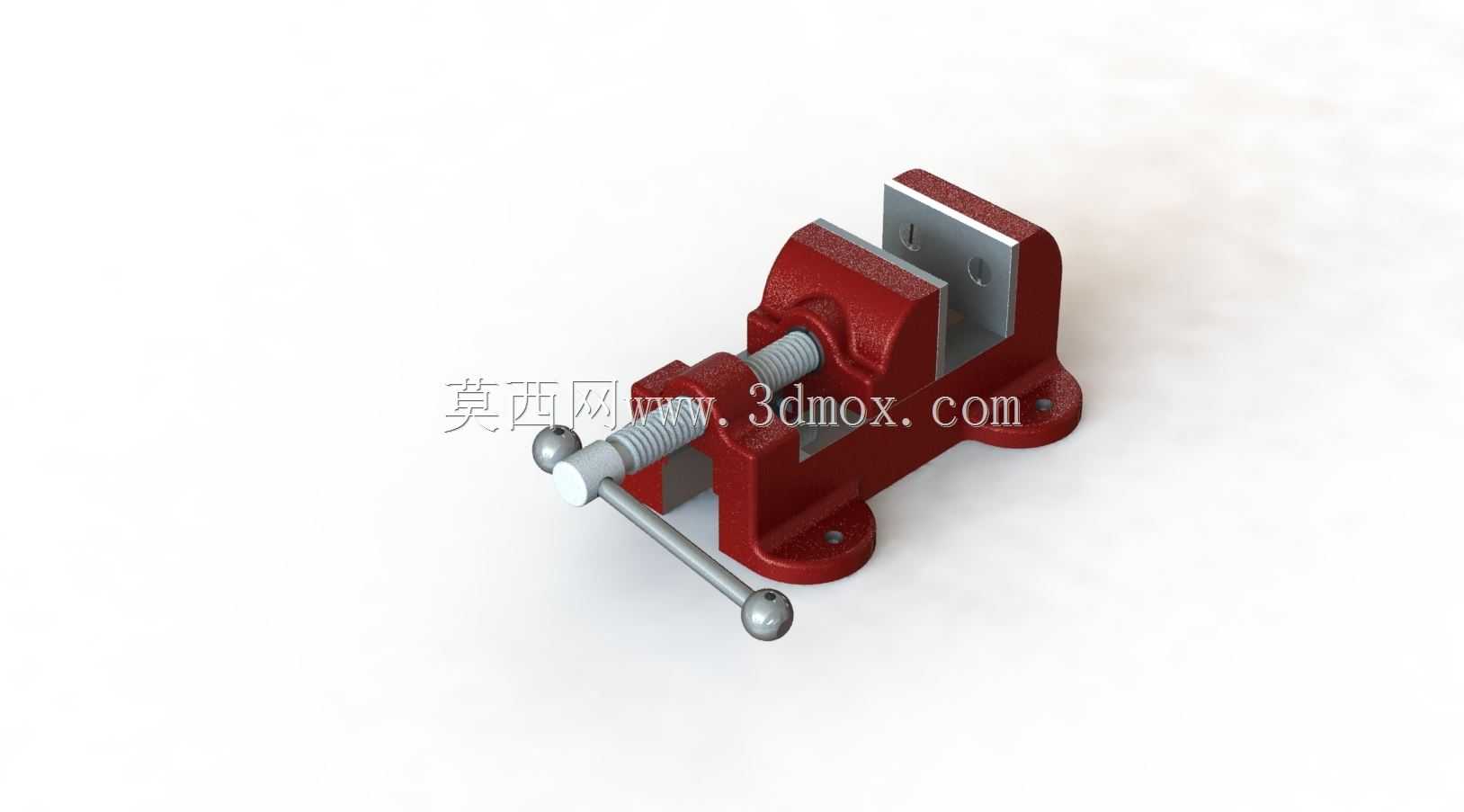

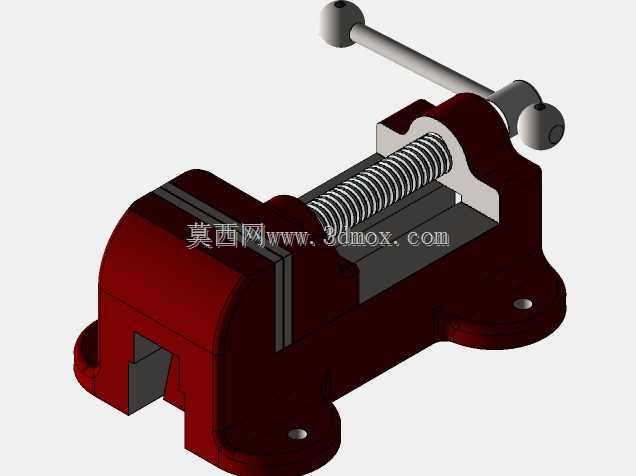

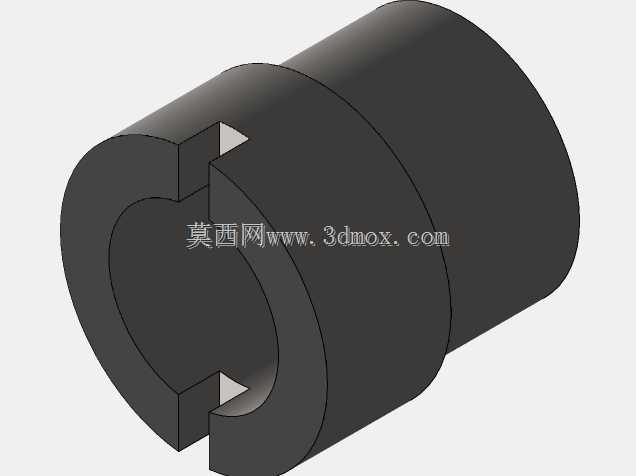

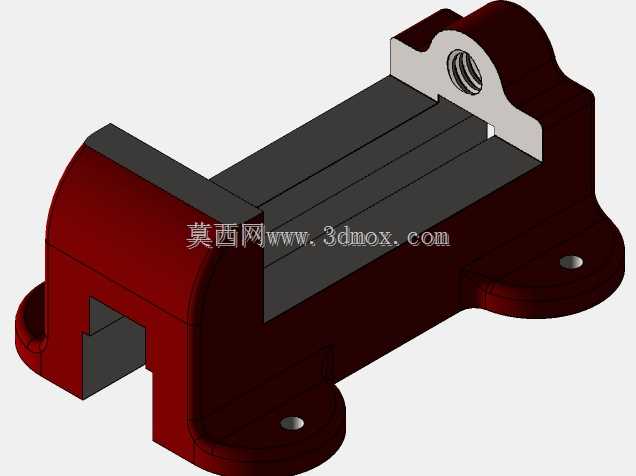

　　在常规机械加工、钳工装配、维修作业场景中，台钳是工位上不可或缺的基础夹持部件，这款固定式机用台钳的结构设计完全围绕稳定装夹、操作便捷的核心需求展开，适配绝大多数台式钻床、小型铣床、钳工台的安装使用场景。从实际功能逻辑来看，活动钳身通过梯形丝杠副驱动实现开合动作，丝杠采用大导程梯形螺纹设计，既保证了足够的传动力矩，在夹持工件时具备可靠的自锁性能，不会因为加工过程中的振动出现钳口松脱的问题，同时转动手柄时的进给手感顺滑，空行程移动速度快，能够快速适配不同尺寸的工件装夹需求。固定钳身与底座采用一体化铸铁结构设计，底座上预留的两个长圆形安装孔，能够适配不同工位的螺栓安装间距，安装时可以根据工作台的T型槽或者预留孔位调整固定位置，

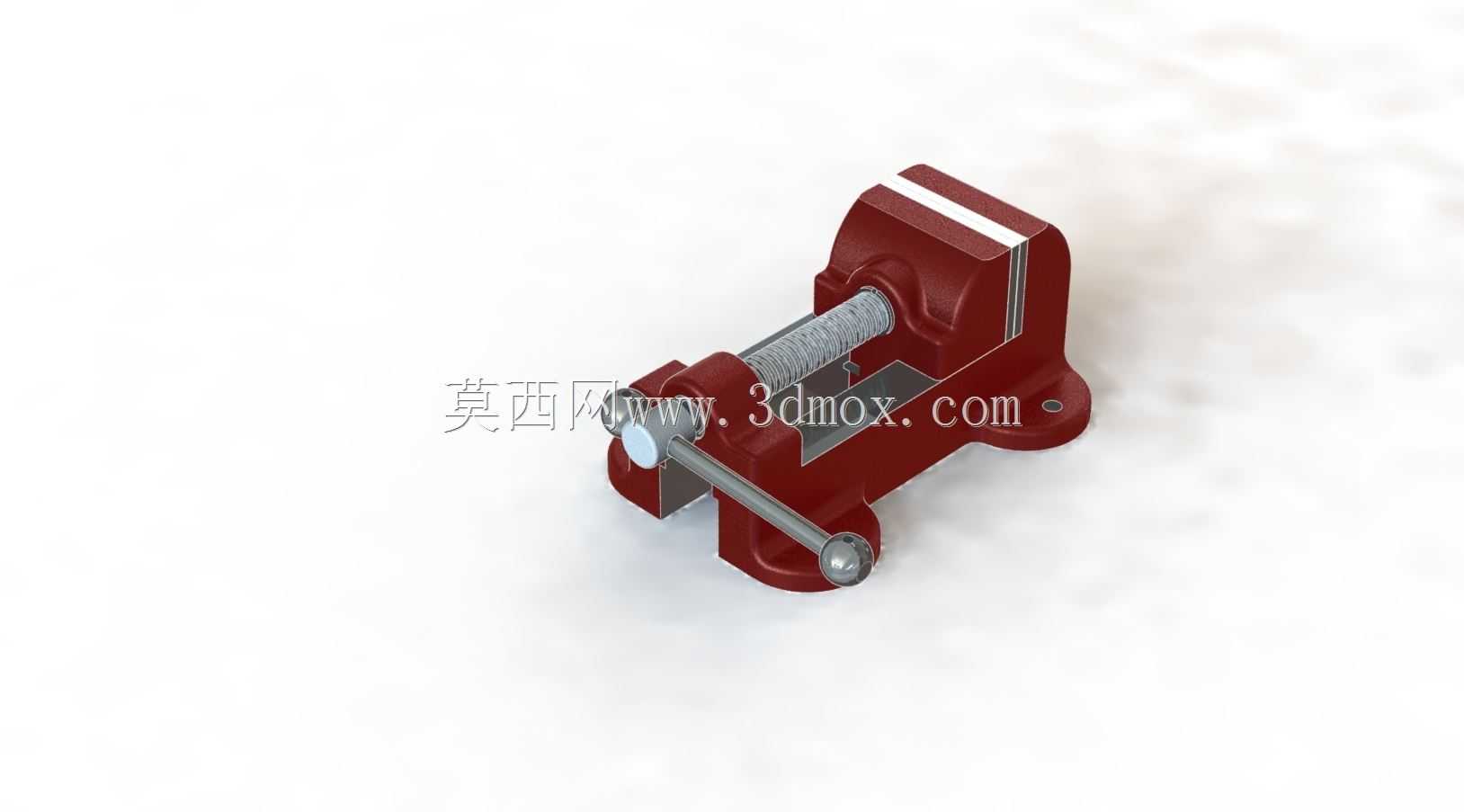

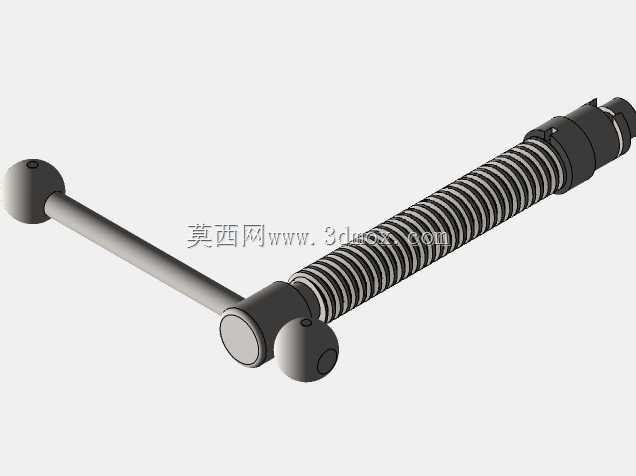

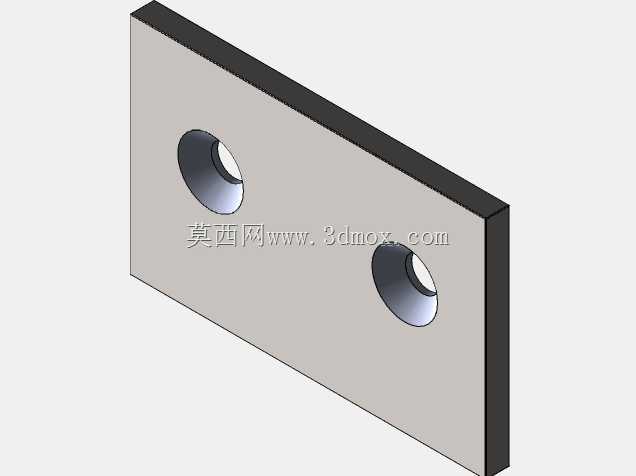

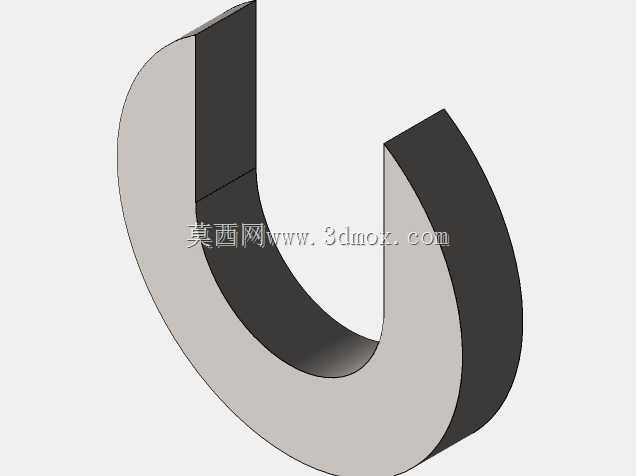

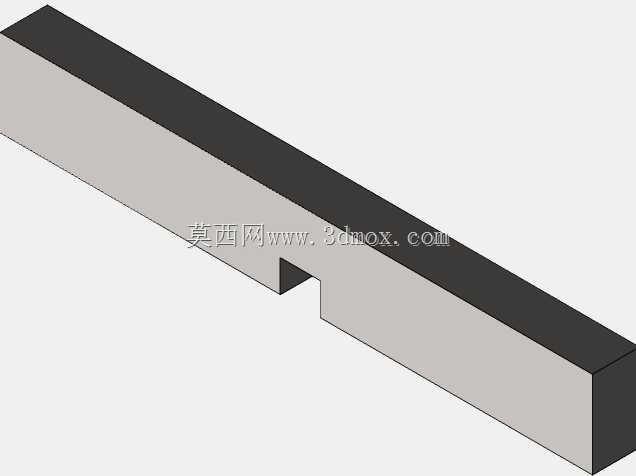

　　安装边界覆盖常规钳工台、小型机床工作台的通用安装尺寸，不需要额外制作过渡转接板即可完成固定。钳口部分采用可拆卸式淬硬钢钳口板，表面加工有交叉网状防滑齿，装夹硬质金属工件时能够提供足够的摩擦力，避免工件在钻削、锉削、轻铣加工过程中出现移位，当钳口齿形磨损后，只需要拧下固定螺丝即可快速更换钳口板，不需要整体更换钳身，大幅降低了后期维护成本。设计过程中充分考虑了操作的人机工程特性，手柄采用两端带球头的穿杆式结构，操作人员可以根据夹持力的需求选择单手握持或者双手加力，球头结构避免了施力过程中手部打滑，同时手柄穿在丝杠端部的孔内，不需要使用时可以将手柄推至偏向一侧的位置，避免工位上的磕碰风险。整体外形结构紧凑，钳身的回转半径经过优化，

　　安装在工作台边缘时不会超出工作台边界过多，不会占用过多的工位操作空间，同时固定钳身的导向面经过加长设计，活动钳身伸出至最大开口位置时，依然有足够的导向配合长度，不会出现钳身上翘、夹持偏斜的问题。从实际使用的适配性来看，这款台钳的最大开口尺寸覆盖常规小型零件的装夹需求，既可以装夹方形、矩形的规则零件，也可以配合V型块附件装夹轴类、套类零件，完成钻孔、铰孔、攻丝、零件修配、部件装配等多种作业，在小型机械加工车间、设备维修班组、职业院校实训工位都有广泛的适配场景。结构建模过程中，所有配合面的公差都按照实际机加工的精度要求进行设定，丝杠与螺母的配合间隙、活动钳身与固定钳身的导轨配合间隙都预留了实际装配的调整空间，完全符合实际加工装配的工艺要求，不存在结构干涉、无法装配的设计问题，能够直接作为生产加工的结构参考，也可以作为工装夹具设计的基础参考模型，帮助设计人员快速理解丝杠夹持类机构的设计逻辑与结构组成。
