工业传动用丝杠支撑固定支架结构设计

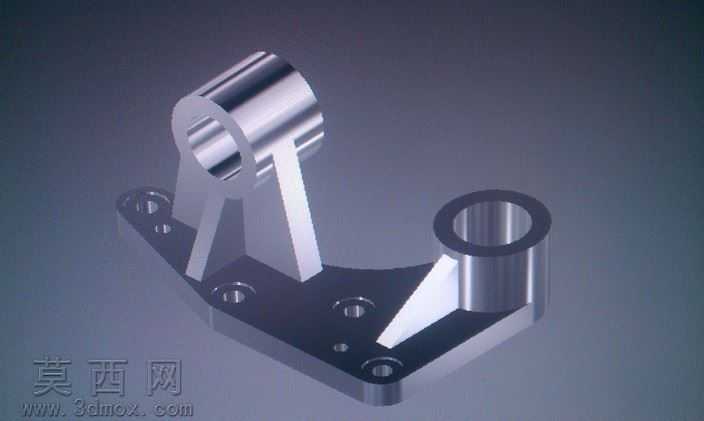

该丝杠支架采用三维参数化建模方式完成整体结构设计，建模过程中以传动系统的安装定位需求为核心基准，先绘制底座的二维安装轮廓草图，通过拉伸特征生成带多组安装孔位的底座基体，底座上预留的沉头安装孔可适配不同规格的紧固螺栓，保证支架与设备安装面的连接刚性，避免传动过程中出现偏移晃动。在完成底座建模后，通过拉伸、筋板特征构建两个不同高度的同轴套筒支撑结构，两个套筒的内孔尺寸经过参数化校准，可与对应直径的丝杠导杆形成间隙配合，为丝杠提供稳定的径向支撑，降低丝杠运转过程中的径向跳动量。两个支撑套筒与底座之间添加了三角形加强筋结构，筋板的厚度与过渡圆角经过结构力学仿真优化，可有效分散丝杠传动过程中传递到支架的径向载荷与轴向冲击力，避免应力集中导致的支架变形或断裂。建模过程中对所有安装孔位、支撑内孔的同轴度、平面度公差进行了参数化约束，保证各配合面的加工精度符合机械装配要求，套筒的端面与底座安装面设置了垂直度约束，确保丝杠安装后与传动方向保持平行。材质设计上选用常用的45号钢作为基材，渲染时赋予金属哑光镀铬材质效果，还原金属机加工零件的真实质感，对安装孔、支撑内孔的边缘做了倒角处理的特征建模，既去除加工锐边避免装配划伤，也能提升零件安装时的导向便利性。整体结构采用一体化建模思路，减少不必要的拼接结构，在保证支撑强度的前提下尽可能优化底座的镂空区域，降低零件整体重量，同时兼顾铸造或机加工的工艺可行性，避免出现难以加工的死角结构，支撑套筒的壁厚经过载荷校核，可满足常规轻载传动场景下的丝杠支撑需求，适配自动化设备、小型机床等多种传动场景的安装使用。
