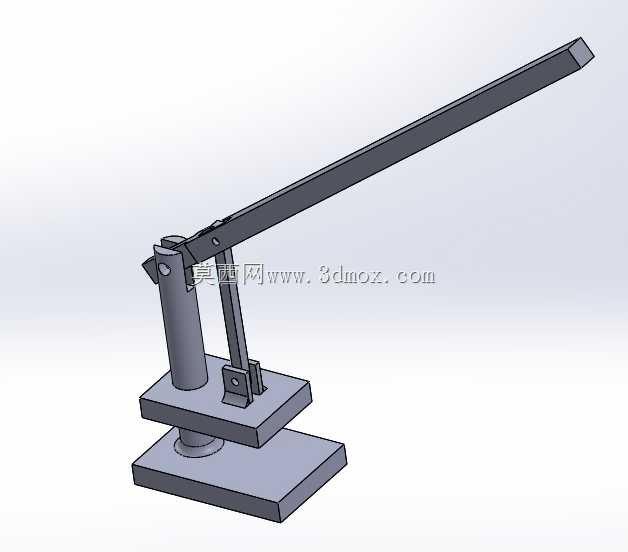

简易立式破碎作业执行机构结构设计

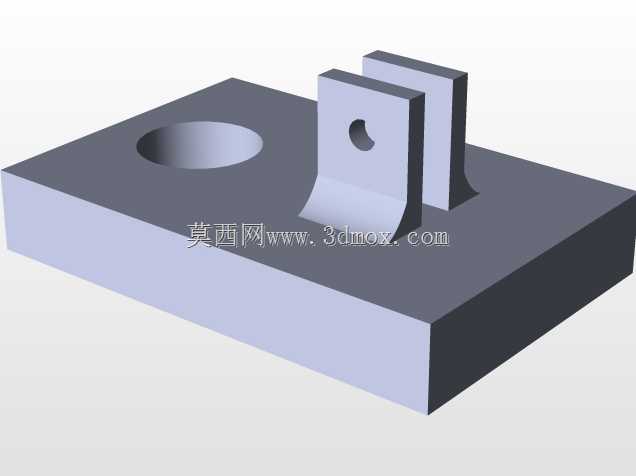

　　在矿山散料预处理、建筑固废回收、小型工业边角料破碎的一线作业场景里，这类简易结构的破碎执行部件，往往适配中小产能的间歇式破碎需求，不需要复杂的联动控制系统，依靠简洁的动力传递路径就能完成脆性物料的挤压破碎作业，多用于小型加工站点的粗碎工序，处理粒径不超过80mm的脆性块料，比如煤块、废砖瓦、硬质塑料边角料这类易破碎物料，作业时进料从上部开口进入，两个平行布置的破碎齿板做相对往复运动，通过挤压力将块料压碎至符合出料粒径要求后从下部间隙排出。从结构设计逻辑来看，这套部件刻意简化了冗余的支撑结构，底部采用120mm宽度的矩形安装底座，底座厚度控制在适配常规M10膨胀螺栓安装的尺寸，安装时只需要在作业平台预留对应孔位就能完成固定，

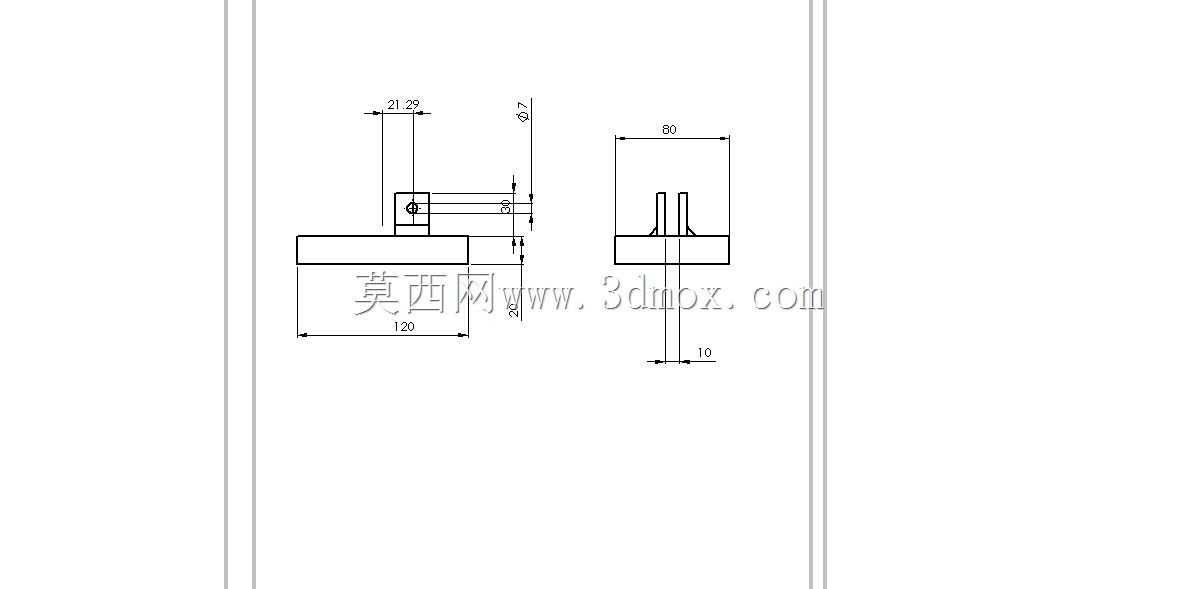

　　不需要额外制作复杂的安装基座，大幅降低了现场部署的成本。上部的执行单元安装座距离底座安装面的总高度为71.2mm，其中动力连接位的凸台高度为21.9mm，凸台上预留的销轴孔用于连接外部动力推杆，不管是气动推杆还是小型液压油缸，都能通过销轴快速完成连接，不需要定制专用的连接法兰，适配性较强。两个破碎齿板的安装间距在静态下为10mm，齿板的有效作业宽度为80mm，齿板表面做了凸起的齿形结构，破碎作业时齿尖嵌入物料表面，避免脆性块料受挤压时打滑弹出，提升破碎作业的效率。设计时特意将整体结构的重心控制在底座中心线上，即使破碎作业时产生往复冲击载荷，底座的受力也能均匀分布到四个安装点上，不会出现偏载倾覆的问题，

　　日常维护时只需要拆卸上部的连接销轴，就能将破碎齿板整体抽出更换，不需要拆解整个底座结构，大幅缩短了停机维护的时间。从安装边界来看，这套机构的横向最大占用尺寸为120mm，纵向最大占用尺寸为80mm，上部动力连接位的最高点距离底座安装面的高度为71.2mm，预留的动力推杆活动行程只需要满足20mm就能完成正常的破碎作业，在小型集成化破碎设备的内部布局里，这套部件可以直接嵌入设备的进料腔下部，不需要额外预留过多的安装空间，也可以单独作为简易破碎工位的执行部件，搭配进料斗和出料收集槽就能组成独立的小型破碎单元，适合小规模加工点的零散破碎需求。结构上没有采用复杂的偏心轴传动结构，而是通过直推式的动力传递路径，减少了中间传动环节的能量损耗，

　　动力输入的利用率相比传统偏心颚式破碎结构更高，同时因为运动部件数量少，日常运行时的故障点也更少，不需要频繁加注润滑脂维护，适合作业环境相对恶劣、维护条件有限的现场使用。在结构细节处理上，破碎齿板和安装座之间采用可拆卸的螺栓连接，当齿板磨损到一定程度后，只需要更换齿板配件就能继续使用，不需要更换整个执行部件，降低了长期使用的耗材成本。底座的安装面做了铣平处理，安装时能和作业平台表面完全贴合，避免因为安装面不平整导致的受力不均，减少作业时的共振噪音。上部的动力连接凸台做了加厚处理，能承受往复冲击带来的交变载荷，避免长期作业后连接位出现开裂变形的问题。
