手动式塑料瓶切割处理装置结构设计

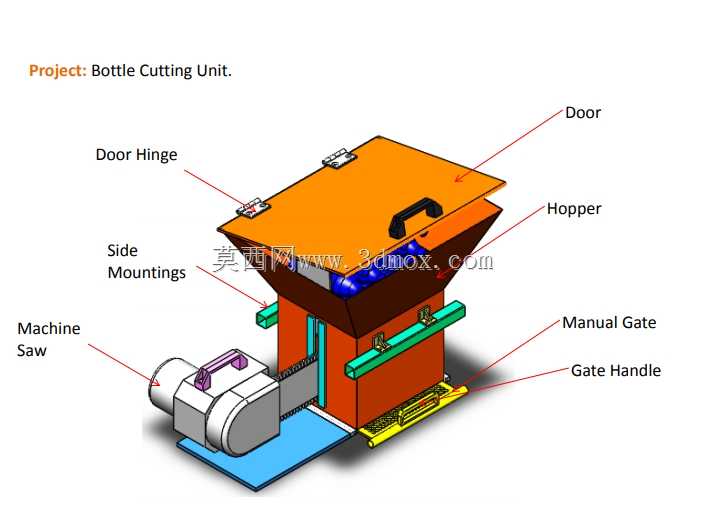

　　这款手动式瓶体切割装置主要面向小型废品回收站点、社区垃圾分类点、小型塑料加工厂的零散PET瓶预处理场景，解决零散塑料瓶切割拆解前的人工剪切效率低、操作风险高的问题，可将投入的完整瓶体沿轴向对切为两半，方便后续的清洗、破碎、压块工序开展，减少整瓶堆放的空间占用，提升废料转运与处理的效率。设备整体采用立式框架布局，侧部安装的电动锯切组件作为核心执行部件，锯切端伸入设备腔体内部，进料端设置带铰链的可开启防护门，门体配备握持把手，日常作业时关闭防护门可避免切割过程中碎屑飞溅，检修或卡料时可开启门体快速处理腔体内部故障。设备上部设置扩口式料斗结构，大口径进料口可适配不同直径规格的常见饮料瓶、日化包装瓶投放，料斗下部设置手动闸板结构，

　　通过侧伸的闸板手柄控制闸板开合，可根据投放瓶体的尺寸调整进料通道开度，避免单次进料过多导致锯切卡滞，同时闸板闭合时可作为腔体防护结构，防止作业过程中人员误触内部锯切部件。设备框架两侧设置侧装安装座，可通过螺栓将整机固定在作业台面或者支架上，安装时需预留侧部锯切组件的维护空间，以及闸板手柄的操作行程空间，底部设置承托底板，可承接切割过程中滴落的残留液体，避免污染作业场地。设计过程中优先考虑手动操作的便捷性，无需复杂的电控系统即可完成单次进料、闸板锁止、锯切、出料的全流程，锯切组件的安装位置经过反复调整，确保锯片切割路径正对瓶体轴向中心位置，保证切割后的瓶体均匀对分，减少后续破碎工序的进料卡堵概率。设备的手动闸板采用滑轨式导向结构，

　　操作阻力小，闸板边缘设置限位挡块，避免开合过程中闸板脱出滑轨，防护门与框架的贴合面设置间隙余量，关闭后可形成相对封闭的作业腔体，兼顾操作安全性与观察便利性，作业人员可通过轻微开启的缝隙观察内部锯切状态，无需完全打开防护门。整机的结构紧凑，占地面积小，无需复杂的安装基础，适合场地有限的小型作业场景使用，所有操作部件均设置在人员站立操作的舒适高度范围，减少长时间作业的操作疲劳，锯切组件的电机部分外置，方便后续的易损件更换与日常维护，无需拆解整机框架即可完成锯片更换、电机检修等常规维护操作。
