法兰式滚柱滑动轴承三维结构设计

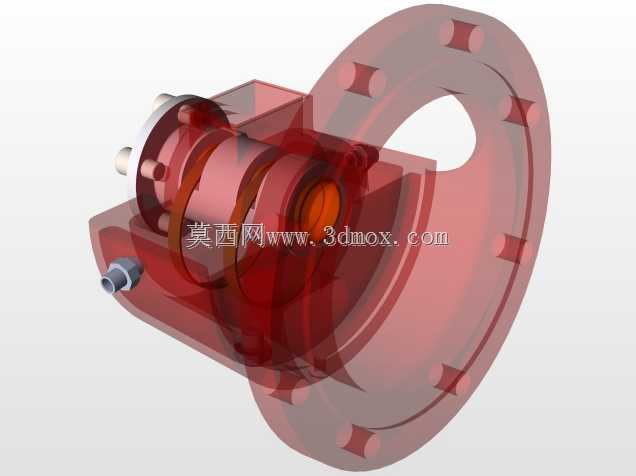

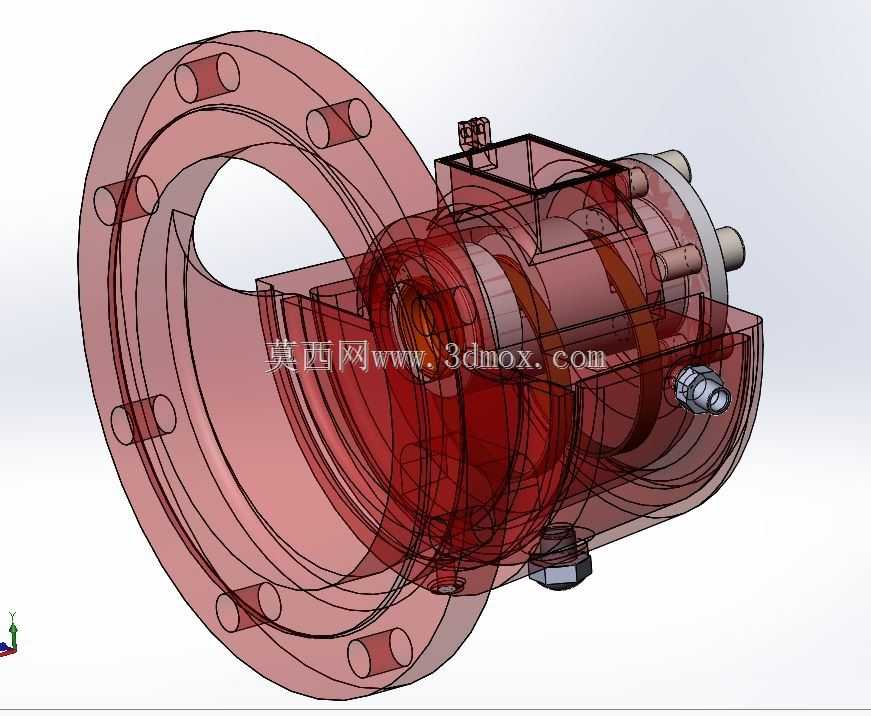

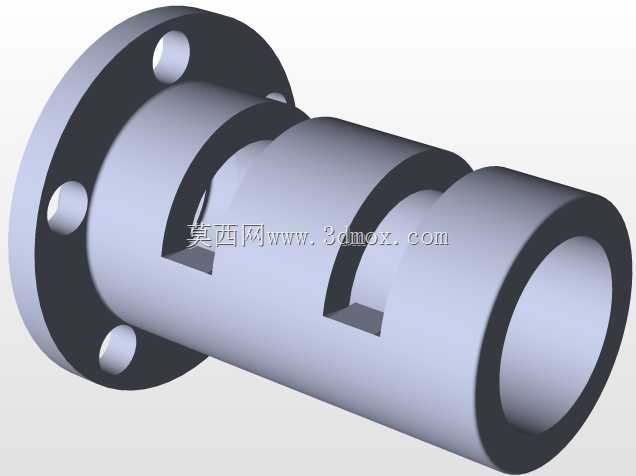

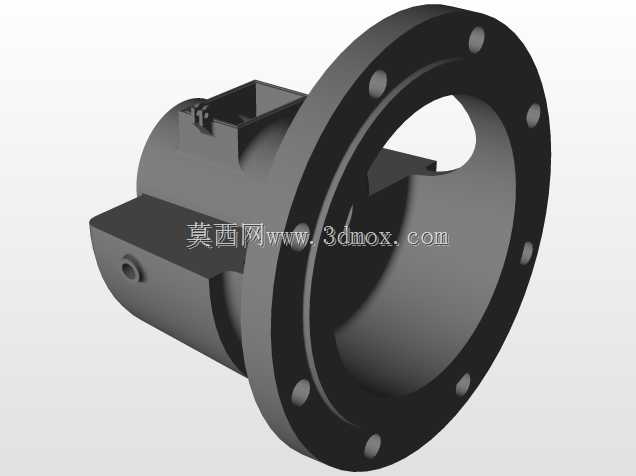

　　在重载回转类设备的传动链路里，支承部件的选型与结构设计直接决定整套传动系统的运行寿命与工况稳定性，这款带法兰安装结构的滚柱滑动轴承，主要面向冶金轧机输送辊道、矿山破碎设备主轴支承、重型减速机输入输出端这类需要承受大径向载荷、同时存在一定轴向窜动余量的应用场景，相比纯滑动的轴瓦结构，它集成了滚柱滚动体来降低高转速下的摩擦损耗，又保留了滑动轴承的高抗冲击载荷能力，能适配多粉尘、变载荷的复杂工业工况。从结构设计逻辑来看，这款轴承采用一体化法兰端盖作为安装基准面，法兰端面上均匀分布6个通孔安装位，安装时可直接通过螺栓将轴承整体固定在设备箱体的侧壁安装面上，不需要额外设计轴承座的嵌入式定位槽，能大幅降低主机厂的箱体加工精度要求，

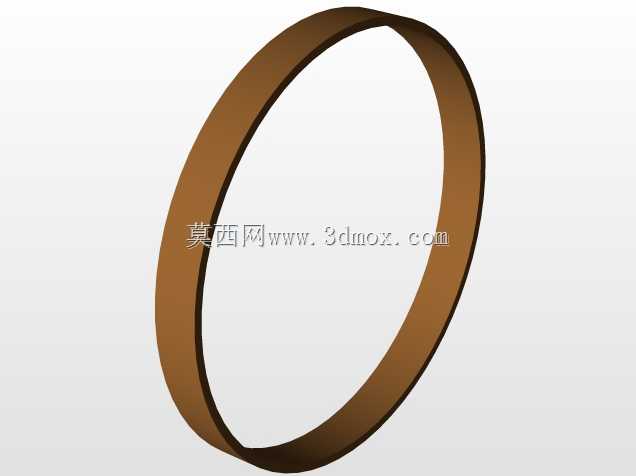

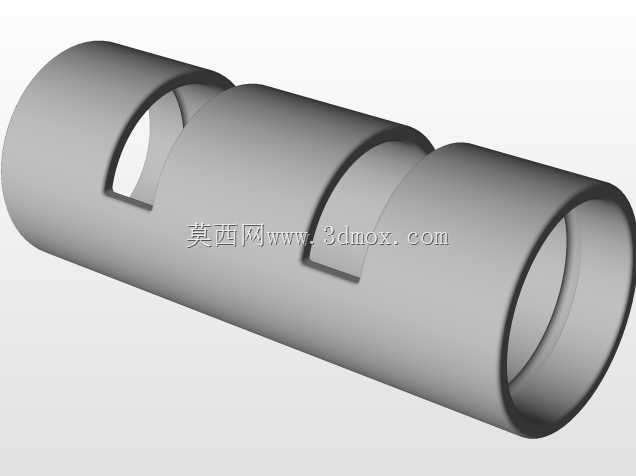

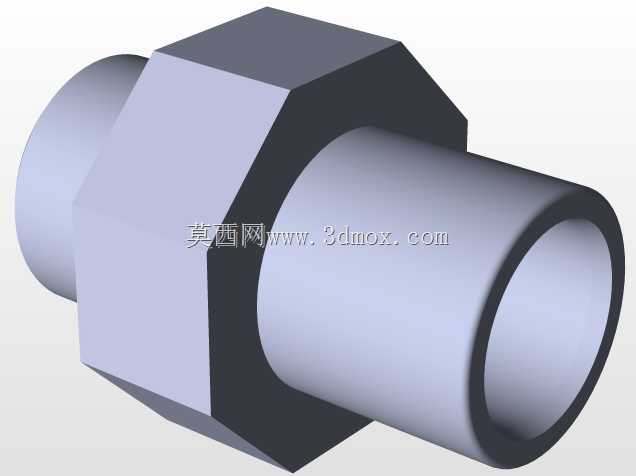

　　缩短装配环节的找正时间。轴承主体的回转内腔采用阶梯式孔径设计，靠近法兰端的大直径段设置滚柱保持架安装位，滚柱沿圆周方向均匀排布，保持架采用分体式卡扣结构，方便后期维护时更换磨损的滚柱，不需要将整个轴承从设备上完全拆解；远离法兰端的小直径段设置滑动轴瓦衬层，衬层采用铜基合金材质，表面开有交叉分布的油槽，当设备低速重载运行时，滚动体承载不足的情况下，铜基轴瓦可直接接触轴颈形成滑动摩擦副，避免滚动体受冲击载荷出现点蚀破损。轴承壳体上部设计有集成式注油与观察腔体，腔体顶部开设透明观察窗，可直接目视检查内部润滑油的液位与污染程度，腔体侧面预留注油嘴安装螺纹，运行过程中不需要拆解轴承端盖即可完成润滑脂的补充，同时腔体下部设置有可拆卸的放油螺塞，

　　可定期排出腔体内积存的磨损金属碎屑与变质润滑油，延长轴承的维护周期。轴承的轴向定位采用端盖压紧式结构，输出端的密封端盖上设置两道骨架油封，能有效阻挡外部环境中的粉尘、切削液进入轴承内腔，同时防止内部润滑油泄漏污染周边传动部件。从安装边界尺寸来看，法兰端的最大外圆直径适配常规200-250mm轴系的安装间距，法兰端面到轴承输出端的总长度控制在180mm以内，可直接替换同安装尺寸的整体式滑动轴承座，不需要对原有设备的安装空间做二次改造。设计过程中针对滚柱与轴瓦的载荷分配做了仿真验证，当轴系转速低于100r/min时，80%以上的径向载荷由滑动轴瓦承担，适配重载启停的冲击工况；当转速提升至300r/min以上时，

　　滚柱滚动体承担70%以上的载荷，将摩擦系数控制在0.02以内，降低高速运行的温升。轴承壳体采用球墨铸铁整体铸造，经过时效处理消除内应力，避免长期运行出现壳体变形导致的轴系同轴度偏差，所有与轴颈、安装面配合的尺寸都经过精镗加工，配合公差控制在H7/k6的过渡配合区间，既保证装配时的同轴度要求，又方便后期拆卸维护。在实际设备配套中，这款轴承可直接用于带式输送机的传动滚筒支承、颚式破碎机的偏心轴端支承、大型风机的主轴支承等场景，相比传统的分体式轴承座加滚动轴承的组合，它的集成化结构减少了30%的装配零件数量，整体抗冲击性能提升40%以上，同时兼顾了滚动轴承的低摩擦特性与滑动轴承的高重载特性，能适应更宽的转速与载荷波动范围。
