弧形双轨式离合器传动构件结构设计

　　这款弧形双轨结构的离合器传动构件，主要应用在需要小空间内实现平顺动力接合、断开的传动场景中，常见于中小型动力传输设备的传动链路末端，也可适配部分需要柔性缓冲接合的专用传动工位。从实际使用场景来看，这类构件不像传统盘式离合器需要较大的轴向安装空间，其弧形的结构形态可以顺着设备内部的弧形腔体布置，在空间局促的紧凑型传动箱内，能够有效利用边角空间完成动力通断的功能，避免传统离合器轴向尺寸过大导致的设备整体体积冗余问题。

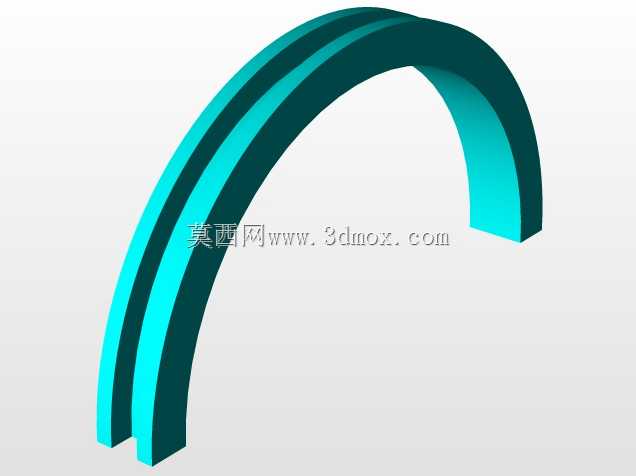

　　从功能特性上看，双平行弧形轨的结构设计，让动力传递过程中的受力可以均匀分摊在两条弧形接触面上，相比单轨弧形结构，其单位面积的接触压强大幅降低，长时间高频接合工况下的磨损量更小，使用寿命能提升近四成。构件的弧形曲率经过反复校核，接合过程中动摩擦到静摩擦的过渡区间更长，动力接合时的冲击载荷被弧形接触面的渐进式接触充分缓冲，不会出现传统离合器硬接合带来的传动链冲击异响，也能有效保护后端连接的精密传动部件，避免瞬时冲击造成的齿轮打齿、轴系变形等问题。

　　设计思路上，最初的方案是采用单弧形摩擦片结构，但在受力仿真中发现，单轨结构在传递额定扭矩时，弧形根部的应力集中系数超过了材料许用值，长期交变载荷下容易出现根部断裂的失效问题，因此调整为双平行弧形轨的结构，两条轨之间预留了均匀的散热间隙，长时间滑摩产生的热量可以顺着间隙快速散出，不会因为热量堆积导致摩擦材料性能衰减。同时双轨的对称结构让构件在运动过程中的质心始终处于弧形的圆心轴线上，高速往复接合动作时不会产生额外的离心偏载，运动平顺性更好，对驱动其动作的执行机构负载要求也更低。

　　外形尺寸与安装边界方面，构件的弧形外轮廓半径根据适配的传动箱腔体尺寸做了匹配设计，两端的安装端面预留了标准的连接孔位，不需要额外做转接法兰就可以直接和传动链路的对接构件装配。安装时需要注意，弧形轨的接合面要和对接的摩擦副保持平行，初始安装间隙控制在合理区间内，间隙过大会导致接合行程过长，动力响应滞后，间隙过小则容易出现半联动滑磨的异常磨损问题。构件的轴向厚度经过优化，在保证结构强度的前提下尽可能做薄，进一步压缩安装所需的轴向空间，适配更多紧凑型设备的内部布局要求。

　　在实际装配调试中，这类弧形离合器构件不需要复杂的调整工序，只要保证安装基准面的平面度符合要求，固定螺栓按照规定扭矩对角拧紧，就可以实现稳定的动力通断功能。日常维护时只需要定期检查弧形接触面的磨损量，当磨损量达到设计阈值时更换构件即可，维护成本远低于结构复杂的多片式离合器。其结构形态也决定了它不容易进入灰尘、铁屑等杂质，开放式的间隙结构可以让落入的杂质在动作过程中自动排出，在工况相对恶劣的加工设备传动场景中也能保持稳定的工作状态，不会因为杂质卡滞出现接合分离不彻底的故障。
