集成循环喷雾分配的空气制备喷淋装置

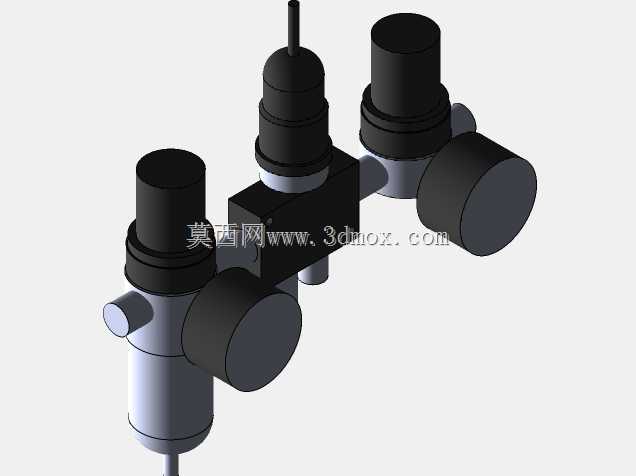

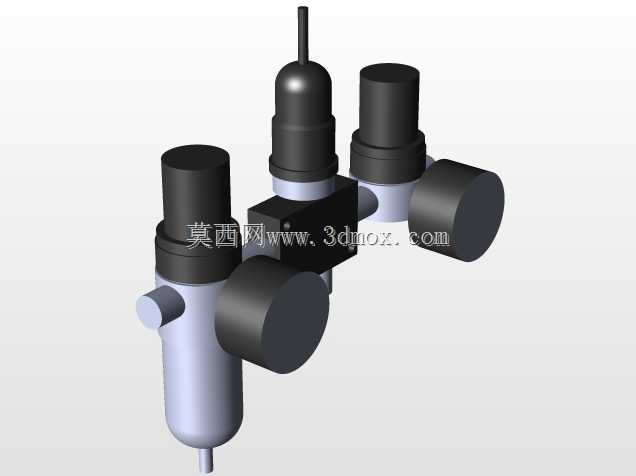

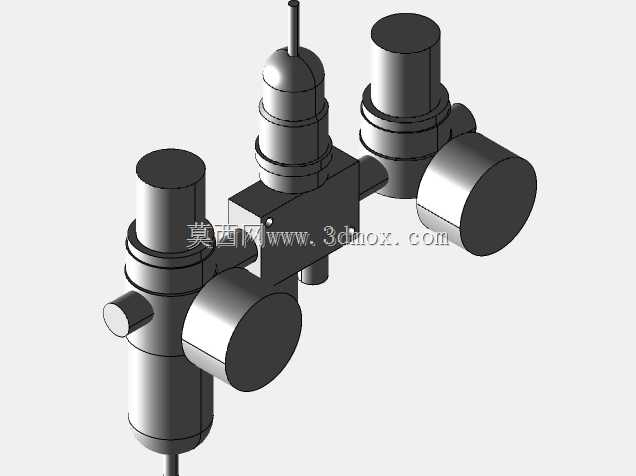

　　在工业涂装、表面处理、车间加湿降尘以及化工反应过程的气液混合工况中，气路末端的空气处理与介质喷淋分配是决定工艺稳定性的核心环节，这套集成式空气制备与再循环喷淋组件，正是针对这类需要稳定气源输出、精准介质分配的场景设计的模块化单元。从结构布局来看，整套装置采用多通路集成阀组作为核心承载基体，三个立式调控单元沿基体轴向排布，分别承担进气稳压、介质通断、压力调节的功能，每个单元侧部预留的圆柱形接口可直接对接循环管路，无需额外加装转接块，大幅减少了管路连接的泄漏点。不同于传统分散式安装的空气处理与喷淋组件，这套装置在设计阶段就将781RC型循环喷雾分配系统的接口尺寸、流道走向完全整合进基体内部，

　　压缩空气进入装置后先经过前置的稳压腔完成杂质沉降与压力波动缓冲，再通过内置的分配流道将稳压后的空气均匀输送至各个喷雾支路，配合循环回路可将未完全雾化的介质回流至储液端重复利用，有效降低介质损耗。从安装边界来看，整套装置的外接接口全部采用同轴等径设计，相邻接口的中心距严格匹配常规工业管路的安装间距，安装时无需对现有管路做大规模改造，可直接替换原有分散布置的空气过滤器、调压阀与喷淋分配器，立式布置的调控单元顶部预留的调节杆可在装置安装完成后直接进行压力、流量的在线调校，不需要拆解周边管路。在功能实现层面，装置的每个调控单元都配置了独立的密封副，可单独切断对应支路的气液通路，方便单支路的维护检修，不会影响其他支路的正常运行；

　　流道设计上采用了大转角圆弧过渡，避免直角流道造成的压力损失与介质残留，尤其是循环回路的流道倾角经过优化，可保证停机时残留的介质完全回流，不会在腔体内沉积堵塞喷孔。实际工况应用中，这类装置常被用在自动化喷涂线的前置空气处理段，为喷枪提供稳定压力的干燥洁净空气，同时将喷涂过程中弥散的漆雾通过循环喷淋捕集回流；在矿山采掘工作面的降尘系统中，这套装置可将加压后的水与压缩空气充分混合，通过分配支路输送至各个喷雾点，形成均匀的水雾幕捕捉浮尘，循环回路可将未雾化的水体回收过滤后再次送入喷淋系统，大幅降低耗水量。设计过程中针对孔位的匹配精度做了重点校核，所有外接接口的安装孔位、调节件的配合孔型都完全适配通用标准件的尺寸，

　　虽然整体外形尺寸为近似设计值，但核心的配合孔位、安装定位尺寸都严格遵循行业通用规范，可直接用于设备改造的方案选型、三维装配干涉校验，也可作为同类集成式气液处理装置的设计参考蓝本，帮助结构设计人员快速完成模块化气路单元的布局规划，减少重复建模的工作量。
