轻型抗撕裂法兰式8磅容量减振支座结构

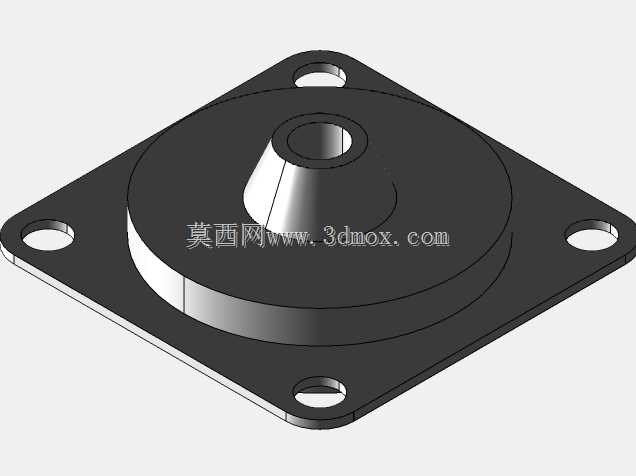

　　在工业设备的振动控制场景里，这类带方形安装法兰的橡胶金属复合减振支座，是小载荷工位隔振的常用元件，适配8磅额定承载量级的安装需求，常见于精密检测仪器台架、小型动力单元、轻型输送线旁置驱动模块、实验室小型设备基座的隔振布置，也可用于车载小型电子设备舱、户外轻型监测设备的安装位，用来阻断设备自身振动向安装基础传递，同时抵消外部环境振动对设备运行精度的干扰。从结构设计逻辑来看，该支座采用橡胶主体与金属嵌件复合的结构，底部方形法兰为金属材质，四个角位开设贯通安装孔，适配螺栓穿装固定，安装孔的位置公差控制在±0.1mm范围内，可直接匹配常规的小规格设备安装孔位，不需要额外做安装面的二次加工。法兰上表面与橡胶减振主体通过硫化工艺牢固结合，

　　避免长期受载后橡胶与金属基座出现脱层剥离的问题，橡胶主体上部的锥形凸台内嵌金属衬套，衬套内孔为贯通安装孔，用来连接被支撑的设备端，锥形结构的橡胶本体可以在承受垂向载荷的同时，兼顾水平方向的剪切变形缓冲，相比纯圆柱型橡胶减振垫，能更好地吸收多方向的振动冲击能量。针对抗撕裂的性能要求，橡胶主体的邵氏硬度控制在55-60A区间，配方中添加了抗撕裂补强组分，在橡胶与金属法兰、金属衬套的结合位置做了圆弧过渡处理，避免应力集中导致的橡胶撕裂失效，尤其是在设备启停阶段的瞬态冲击载荷下，过渡圆弧可以分散应力峰值，延长支座的使用寿命。从安装边界来看，方形法兰的对角线尺寸适配常规的2英寸安装孔距规格，法兰厚度为3mm，安装时螺栓穿过法兰孔后，

　　需要在法兰下方加装平垫，避免螺栓压紧力直接作用在法兰边缘造成金属法兰变形，上部衬套的内孔直径适配1/4英寸规格的连接螺栓，安装时被支撑设备的安装面与衬套端面贴合，锁紧力矩控制在8N·m即可，过大力矩会导致橡胶主体被过度压缩，丧失减振性能。在实际选型应用中，这类轻型减振支座的固有频率设计在12-15Hz区间，可以有效隔离20Hz以上的稳态振动，对于小型电机、小型风机这类转速在1200rpm以上的动力设备，隔振效率可以达到85%以上，同时因为整体结构紧凑，安装占用空间小，不需要额外的安装支架，直接通过上下两端的螺栓即可完成固定，在空间受限的设备内部隔振工位有很高的适配性。设计过程中参考了麦克马斯特卡尔6008K61型号的实物测绘尺寸，

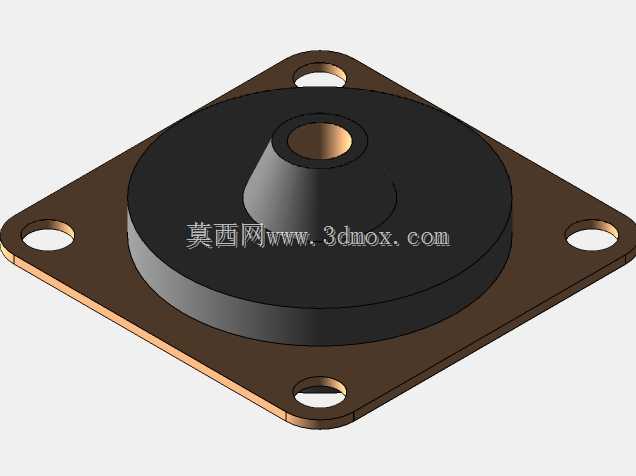

　　所有配合面的尺寸公差都按照实物样品的实测值还原，橡胶部分的变形量在额定8磅载荷下控制在1.2-1.5mm，既保证足够的支撑刚度，避免设备运行时出现过大的晃动位移，又能提供足够的变形量来消耗振动能量，避免振动的刚性传递。需要注意的是，这类支座的适用工作温度范围在-20℃到70℃之间，不适合在有油污长期浸泡、强腐蚀介质接触的工位使用，橡胶材质长期接触矿物油会出现溶胀变形，导致刚度变化、隔振性能下降，如果在有油污的场景使用，需要在橡胶外部加装防油护套。在三维建模过程中，金属法兰部分做了倒角处理，去除锐边，避免安装时划伤操作人员，同时金属件的表面做了氧化发黑处理的结构还原，对应实物的防锈处理工艺，橡胶部分的建模还原了硫化结合面的自然过渡弧度，没有做生硬的直角拼接，更符合实际产品的工艺特征，内嵌的金属衬套与橡胶结合面做了滚花结构的细节还原，这一结构是为了增大硫化时橡胶与金属衬套的结合力，防止受载时衬套与橡胶出现相对转动。
