带侧装支架的42机座SS56C直流电机结构

　　做小型输送线、桌面级自动化工位改造的工程师，大概率都接触过这类小功率直流动力单元，很多轻载传动场景里，选对安装形式的电机比单纯堆功率要靠谱得多。这款带侧装固定支架的42机座直流电机，适配SS56C安装接口，0.25马力的输出功率搭配1750转/分的额定转速，刚好覆盖轻载连续运转的动力需求，不管是小型皮带输送机的驱动端、实验室小型搅拌装置的动力源，还是半自动包装设备的送料机构动力输入，都能匹配对应的负载区间，不会出现大马拉小车的能耗浪费，也不会因为功率余量不足导致长时间运转过热。

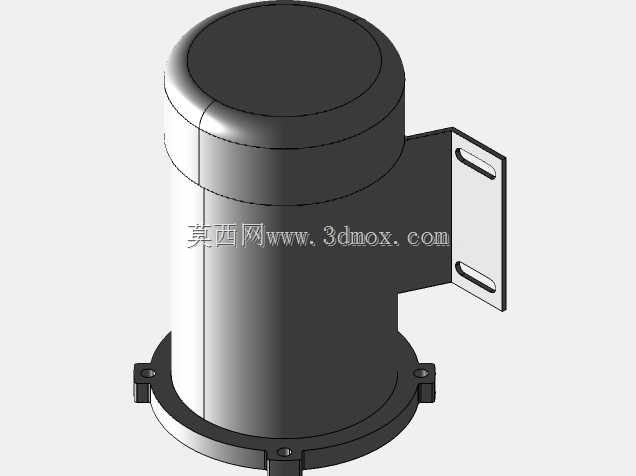

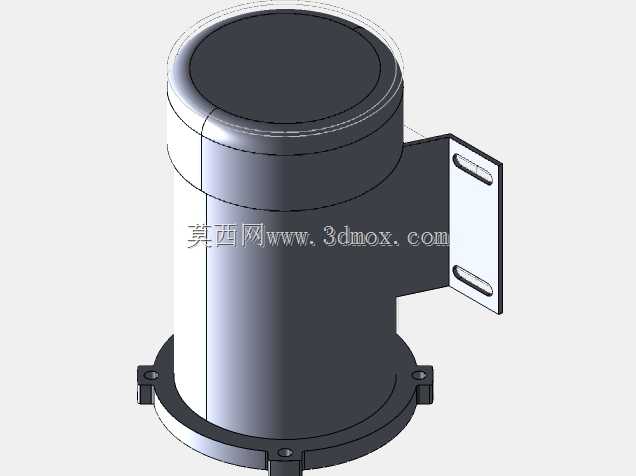

　　从结构设计来看，这款电机的侧装支架是很实用的设计点，区别于常规的底脚安装、法兰安装形式，侧装的L型支架开有两个长圆形安装孔，安装时可以沿着孔位方向微调电机的轴向位置，不管是对接同步带轮时调整张紧度，还是对接联轴器时补偿少量的安装同轴度误差，都能留出足够的调整余量，不用额外做复杂的安装转接板。机座本身的圆柱主体做了阶梯式的结构设计，靠近端盖的位置直径略小，既给端部的轴承安装留出了足够的壁厚支撑，也能减少整机的无效重量，端盖位置预留了四个对称的固定凸台，每个凸台上都有安装沉孔，既可以配合侧装支架使用，也能拆掉支架直接通过端盖凸台做端面固定，适配不同的设备安装空间。

　　实际做设备布局时，要注意这款电机的安装边界：圆柱主体的外径对应42机座的标准尺寸，侧装支架伸出主体的长度要提前在安装板上预留避让空间，支架上的长圆孔中心距要和设备安装梁的孔位做匹配，长圆孔的长度方向要和动力传输的张紧调整方向保持一致，避免安装后没法调整张紧度。电机底部的出线端位置要留出足够的走线空间，不能和安装板或者周边的结构件产生干涉，电源线的弯曲半径要符合电气布线的规范，避免长时间运转震动导致线皮磨损。端盖位置的输出轴伸出长度要提前和配套的传动件做匹配，不管是装同步轮、链轮还是联轴器，都要保证轴伸长度足够，同时不要让传动件直接顶到端盖的密封位置，避免运转时摩擦损坏密封件导致轴承进灰。

　　从建模的细节来看，这款电机的结构还原度很高，机座表面的拔模斜度、端盖凸台的倒角、支架安装面的平面度处理都符合实际冲压、机加工的工艺要求，没有出现建模时常见的直角尖角、壁厚不均的问题，导入装配体做干涉检查时，不会因为模型本身的工艺错误导致误判。做设备方案选型时，直接把这个模型调入装配环境，就能快速确认安装空间是否足够，对接的传动件尺寸是否匹配，不用等拿到实物再测量尺寸，能大幅缩短方案设计的周期。很多新手工程师做小型设备选型时，容易忽略电机安装形式的适配性，要么选了常规底脚电机没法在侧装空间固定，要么选了法兰安装的电机没法调整传动张紧度，这款带可调侧装支架的结构，刚好解决了这类窄安装空间、需要微调张紧度的场景痛点，在轻载自动化设备里的适配性非常广。
