15牛米量程扭矩检测传感元件结构

　　在各类工业传动测试、设备负载监控场景中，扭矩参数是判断轴系运行状态、验证传动效率、排查过载故障的核心指标，这款15牛米量程的扭矩传感元件，正是针对中小扭矩区间的精密检测需求开发的结构件。从实际应用场景来看，这类传感元件常被集成在小型伺服传动测试台、精密装配电动工具扭矩校验工位、小型自动化设备的动力输出端，用来实时采集旋转轴的扭矩输出数值，为设备的闭环控制、运行状态监测提供可靠的数据支撑，相比大量程扭矩传感器，它在小扭矩区间的检测分辨率更高，更适配轻载传动场景的检测需求，不会出现大量程传感器测小扭矩时的精度损失问题。

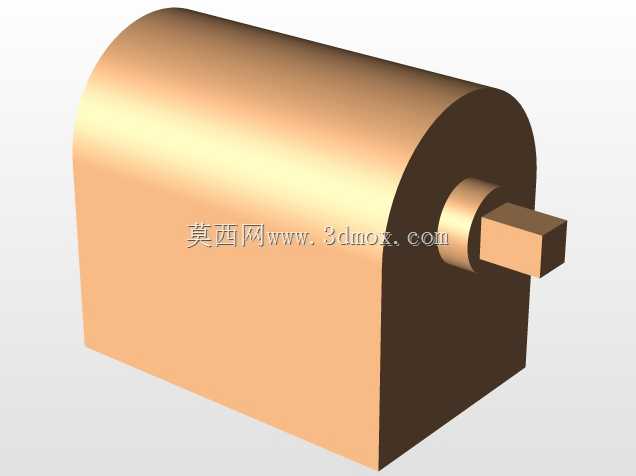

　　从产品功能特性来看，该传感元件采用轴端方榫输出的结构形式，方轴结构可以和被测端的套孔实现无相对滑动的刚性连接，避免键连接带来的回程间隙对扭矩检测精度造成影响，同时方榫的加工公差控制在合理范围内，既可以保证装配时的顺畅插拔，又能减少配合间隙带来的检测误差。主体的半圆柱加矩形的组合壳体结构，一方面可以为内部的应变检测元件、信号处理电路板提供足够的安装空间，另一方面半圆柱的弧形顶面可以减少壳体的棱角，在设备内部安装时不会和周边的走线、其他结构件产生干涉，同时壳体的壁厚经过合理设计，既可以保证足够的结构强度，抵御装配和运行过程中的外力冲击，又不会因为壁厚过大增加不必要的整体重量，适配小型设备的轻量化安装需求。

　　在设计思路上，这款传感元件的结构充分考虑了安装适配性和检测稳定性的平衡，输出轴的同轴度公差经过严格控制，保证轴系旋转时不会出现额外的偏摆载荷，避免偏心力矩被误识别为扭矩信号，影响检测结果的准确性。壳体底部的平面可以作为安装基准面，安装时可以直接贴合设备的安装板，通过侧面或者端面的固定孔实现锁紧，不需要额外设计复杂的安装转接件，降低了设备集成时的结构设计工作量。内部的应变片安装位置经过结构力学仿真优化，选择在轴系应变传递最线性的区域布置检测元件，保证在0到15牛米的全量程范围内，检测输出的线性度满足工业检测的精度要求，同时壳体内部预留了信号调理电路的安装空间，可以直接将采集到的应变信号转换为标准的电信号输出，减少外部信号干扰对检测结果的影响。

　　从外形尺寸与安装边界来看，该传感元件的整体轴向长度控制得较为紧凑，径向尺寸也适配小型传动系统的安装空间，输出方轴的伸出长度经过合理设计，既可以保证和被测件的配合长度足够，传递额定扭矩时不会出现松脱，又不会因为轴伸过长增加轴系的悬臂长度，带来额外的弯曲载荷。安装时需要注意保证传感元件的轴线和被测轴系的轴线保持同轴，避免出现角度偏差带来的附加弯矩，同时要预留好信号线缆的走线空间，避免线缆和旋转部件产生摩擦，壳体的安装固定要保证足够的锁紧力，避免设备运行过程中传感元件出现移位，影响检测的稳定性。在实际选型应用中，这款15牛米量程的传感元件更适合额定扭矩在12牛米以内的传动系统检测，预留一定的过载余量，避免瞬时冲击扭矩超过元件的检测上限，造成内部检测结构的损坏，同时在装配时要注意输出方轴和被测件的配合公差，不要强行敲击装配，避免轴系受到额外的冲击力，影响内部应变元件的初始校准状态。
