MAX6675热电偶测温采集模块结构设计

　　在工业温度检测场景里，接触式热电偶测温的应用覆盖了热处理设备温控、热工试验台数据采集、小型加热模组温度反馈等多个细分领域，这类应用对前端采集模块的安装适配性、接线可靠性、信号抗干扰能力都有明确的工程要求，本次呈现的MAX6675热电偶采集模块结构，就是围绕这类实际工程需求完成的三维设计还原。

　　从实际使用场景出发，这类模块常被直接集成在小型温控设备的主控板旁，或是作为独立采集节点安装在工业控制柜的DIN导轨附近，也有不少场景会将其直接固定在被测加热部件的邻近支架上，缩短热电偶引线长度以降低信号损耗。设计过程中首先考虑的是接线端的结构强度，模块上的绿色栅栏式接线端子采用双螺钉压接结构，端子座与PCB板的连接预留了足够的焊盘接触面积，能够适配线径0.2-1.5平方的K型热电偶补偿导线，压接后可承受常规设备运行中的振动拉扯，避免现场使用中出现接线松脱导致的测温跳变问题。

　　PCB板的外形采用窄长式布局，宽度控制在22mm，长度为48mm，这种尺寸设计可以直接适配市面上通用的小型塑料外壳，也能并排安装在标准间距的接线端子排旁，不会和相邻的继电器、信号隔离模块产生空间干涉。板侧的排针采用2.54mm标准间距直插设计，共引出5个引脚，分别对应电源、地、SPI通信时钟、数据输出、片选信号，既可以直接插焊在主控载板上，也能通过杜邦线连接到开发板做原型验证，引脚伸出PCB板的长度为6mm，焊接后不会因为引脚过长导致相邻信号出现干扰，也不会因为过短造成焊接难度提升。

　　板上元件的布局充分考虑了信号走向的合理性，热电偶输入的接线端子布置在PCB的一端，MAX6675信号处理芯片布置在靠近端子的位置，尽可能缩短热电偶微弱信号的走线长度，减少空间电磁干扰对采集精度的影响；电源滤波电容紧贴芯片电源引脚布置，能够有效滤除电源线上的纹波干扰；板上预留的固定安装孔直径为3mm，孔位距离板边3mm，既可以用铜柱将模块固定在设备内部的安装平面上，也能穿过扎带将模块绑定在安装支架上，适配多种现场固定方式。

　　端子部分的结构设计做了防呆处理，两个接线位旁预留了正负标识的丝印位置，现场接线时可以快速区分热电偶正负极，避免接反导致的测温错误；端子的螺钉采用M3规格，拧紧力矩控制在0.2-0.3N·m即可实现可靠压接，不会因为力矩过大压断补偿导线的线芯，也不会因为力矩不足导致接触电阻过大影响测温精度。PCB板的边缘做了0.5mm的圆角处理，避免安装过程中板边毛刺划伤操作人员，也能减少应力集中导致的板边开裂问题。

　　从功能适配角度，这个模块的结构设计完全匹配MAX6675芯片的工作特性，芯片冷端补偿的感应区域没有被大型发热元件遮挡，板上的功率元件（仅电源指示相关的极小功耗元件）布置在远离芯片的排针侧，避免元件自身发热影响冷端补偿的精度。板上预留的测试点位置分布在板边，生产调试时可以直接用探针接触测试点完成信号校准，不需要额外拆卸模块。整个模块的安装边界清晰，除接线端子凸起高度为12mm外，板上其余元件的最高高度不超过5mm，安装时只需要预留15mm的垂直空间即可完成装配，不会对设备内部的走线空间造成过多占用。

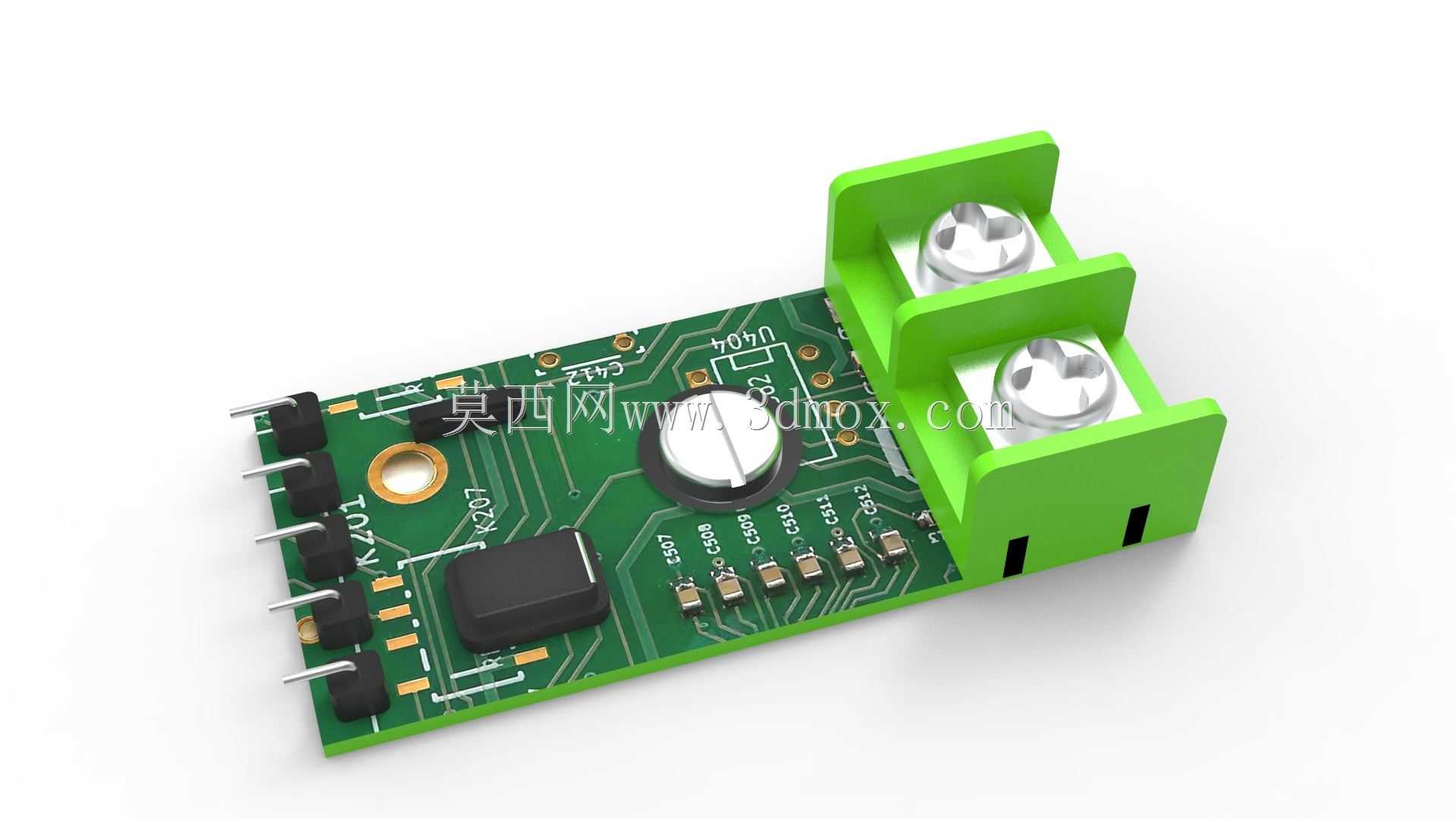

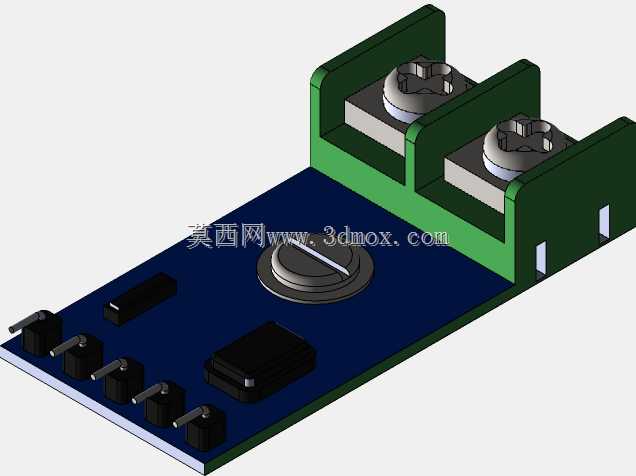

　　在做三维建模还原的时候，所有元件的尺寸都按照实际物料的规格书1:1绘制，接线端子的卡槽、螺钉的头部槽型、排针的倒角、芯片的引脚弧度都做了精准还原，既可以用于设备整体装配时的干涉检查，也能直接用于生成模块的安装定位图纸，指导生产环节的PCB定位、元件焊接、成品装配全流程。对于需要做小型温控设备开发的结构工程师来说，这个模型可以直接调入设备总装文件，快速完成采集模块的布局排布，不需要再单独测绘每个元件的尺寸，大幅缩短结构设计阶段的物料适配时间。
