2000psi量程NPT接口液压压力表结构

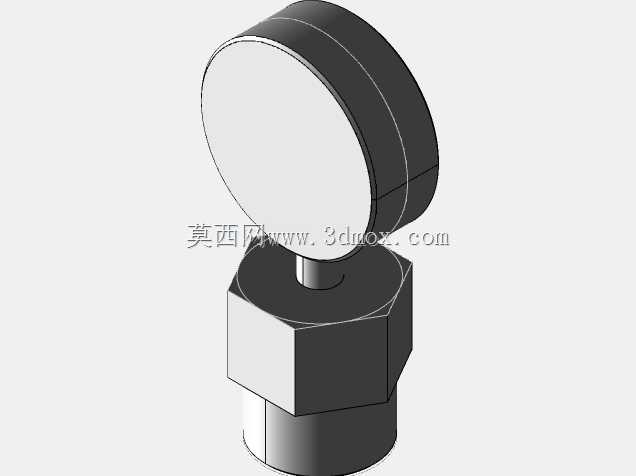

　　在液压站、工程机械液压回路、小型液压试验台这类需要实时监测系统压力的场景里，这类小量程径向压力表是最常见的测压元件，它不需要额外的安装支架，直接通过底部的外螺纹拧入预设的测压点即可完成固定，省去了额外加工安装孔位、布置固定支架的工序，在紧凑的阀组布局里能大幅节省安装空间。从结构设计来看，这款压力表采用经典的径向安装布局，表头为圆形冲压金属外壳，边缘做了卷边处理，既可以提升壳体的抗形变能力，也能避免安装过程中锋利边缘划伤操作人员；表壳下方衔接的六角结构是安装施力位，对边尺寸符合常规开口扳手的作业空间要求，不需要定制特殊工装就能完成拧紧操作，六角段下方的外螺纹为1/4NPT锥管螺纹，这类螺纹自带密封特性，拧紧过程中螺纹副的形变可以实现介质密封，多数工况下不需要额外缠绕生料带或者加装密封垫片就能满足中低压液压系统的密封要求，适配矿物液压油、水基液压介质等常规液压工作介质的测量需求。

　　从功能特性来说，这款压力表的量程覆盖0到2000磅每平方英寸，也就是约14MPa的测量范围，刚好匹配多数中小型液压设备的系统工作压力区间，不会出现大量程表测低压时读数精度不足、小量程表超压损坏的问题；表头内部的波登管传感结构在建模时做了等比例还原，压力介质从底部螺纹孔进入后，推动弧形波登管产生形变，通过连杆机构带动表盘指针转动，就能直观反馈当前回路的实时压力值，不需要额外供电或者信号传输线路，在野外作业设备、无供电的简易液压装置上也能正常工作。设计这类压力表的三维模型时，首先要明确安装边界：底部螺纹的有效旋合长度要符合NPT螺纹的标准规范，避免旋入过深顶坏阀组内部流道、或者旋入过浅导致密封失效；六角施力位的高度要预留足够的扳手操作空间，不能因为尺寸过小导致扳手打滑、或者和周边阀件产生干涉；圆形表头的直径和厚度要匹配常规压力表的外形尺寸，确保后期替换同规格产品时不需要修改安装位结构。

　　在实际选型应用中，这类压力表通常会搭配阻尼塞或者压力表开关使用，避免系统压力冲击直接作用在波登管上导致元件损坏，建模时也可以在底部螺纹入口处预留阻尼孔的安装位置，方便后续根据工况调整测压的响应速度。从外形细节来看，表壳的黑色涂装部分做了哑光质感处理，不会在车间强光环境下产生反光干扰读数，正面的表盘区域预留了刻度印刷的平面，指针的转动轴位于表盘圆心位置，建模时要保证指针的转动范围和量程区间对应，避免出现满量程时指针卡滞的问题。不同于轴向安装的压力表，这款径向表的压力接口和表盘平面垂直，更适合安装在阀组的侧面、液压站的侧壁位置，操作人员站在设备旁就能直接读取压力数值，不需要俯身或者探入设备内部查看，在日常巡检、故障排查的时候能大幅提升作业效率。在液压系统的布局设计中，这类测压点通常会设置在泵出口、溢流阀下游、执行元件进油口等关键位置，每一个测压点都需要匹配对应量程、接口尺寸的压力表，这款模型的参数刚好适配多数中低压回路的测压需求，建模时还原的六角结构、螺纹段、表头比例都和实物一致，导入装配体后可以直接用来做干涉检查、安装空间校核，不需要反复调整尺寸比例。要注意的是，这类压力表的表头外壳虽然是金属材质，但抗冲击能力有限，建模时可以在表头周边预留2到3毫米的安全间隙，避免设备运行过程中周边的管线、元件磕碰表壳导致表盘损坏或者测量失准；底部的螺纹连接段要和阀组的内螺纹孔同轴度保持在合理范围内，避免强行拧紧导致螺纹滑牙、表壳受力变形影响内部传感结构的精度。
