欧米茄PSW-524型压力检测开关结构设计

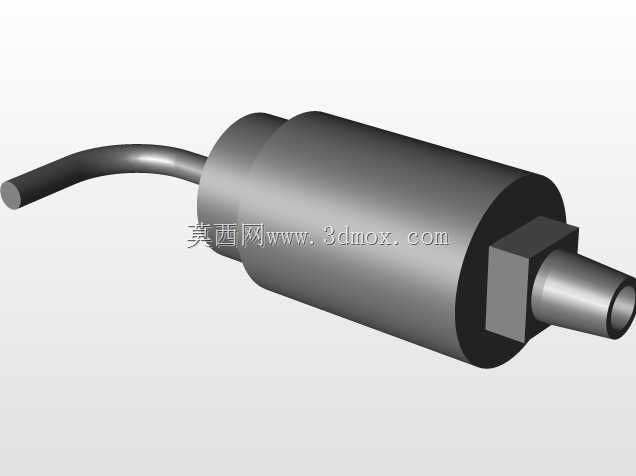

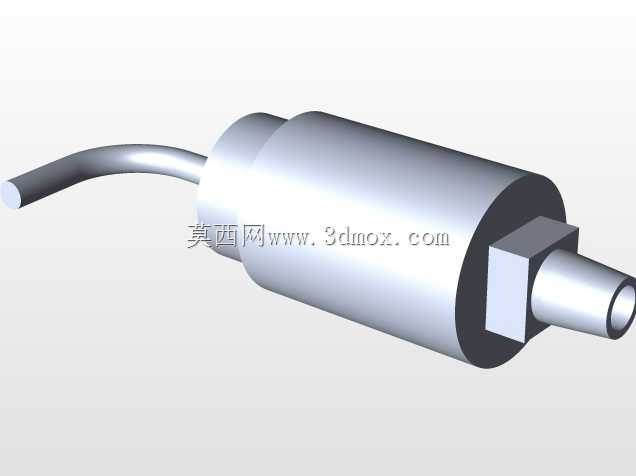

　　在液压与气动控制系统的现场布局里，压力检测类元件的安装位置往往分散在管路末端、执行机构近旁、动力单元出口等不同点位，这类元件的外形结构、接口形式直接决定了现场布线、管路对接的施工效率，也影响后期运维的拆装便捷性。这款压力检测开关采用圆柱形主体结构，主体外壳做了等径圆柱设计，外壳表面无突出的棱角或外置调节部件，在紧凑的设备舱内布设时，不会和周边的管路、线束产生额外的干涉，主体侧面引出的出线线缆采用侧出式设计，线缆从主体圆柱面切线方向延伸，相比轴向出线的结构，能大幅缩减元件轴向的安装占用空间，尤其适合安装在阀块安装面间距有限、轴向操作空间不足的工况场景。

　　从实际功能落地的角度看，这类压力开关的核心作用是将管路内的流体压力信号转化为开关量电信号，当系统压力达到预设的动作阈值时，内部的弹性敏感元件产生位移，触发微动开关完成电路的通断切换，可直接接入设备的PLC控制回路，实现系统超压报警、压力到位反馈、泵组启停控制等基础逻辑，不需要额外搭配信号转换模块，在中小型液压站、气动输送线、润滑系统里的应用占比很高。设计时将压力接口设置在主体轴向的一端，采用外螺纹快插式对接结构，接口段做了阶梯轴设计，靠近主体的位置预留了六角拧动平面，现场安装时可以用普通开口扳手直接完成拧紧操作，不需要额外定制专用工装，接口端部的插管结构适配常规的气动软管或硬管对接，对接后密封面的压紧力均匀，能承受常规工业系统的工作压力波动，不会出现渗漏问题。

　　结构设计层面，这款开关的内部腔体做了分层布局，靠近压力接口的一侧是压力感应腔，内置的弹性膜片或活塞组件将流体介质与电气腔完全隔离，避免液压油、压缩空气内的杂质进入电气部分造成触点氧化失效；电气腔内置微动开关与接线端子，侧出的线缆位置做了密封锁紧结构，线缆外皮被锁紧套压紧，既能防止拉扯线缆时内部接线脱落，也能阻挡现场的粉尘、水汽进入腔体，满足一般工业现场的防护要求。主体的圆柱外壳采用金属材质加工，表面做了哑光防腐处理，在有少量油污、湿度较高的车间环境里长期使用也不会出现表层锈蚀，外壳的壁厚经过校核，既能承受系统的峰值压力冲击，也不会因为壁厚过大造成整体重量超标，安装在薄壁管路或轻型阀块上时，不会因为元件自重造成管路接头处产生额外的弯曲应力。

　　安装边界方面，这款开关的主体直径适配常规的压力检测元件安装孔位，轴向总长度从压力接口端面到线缆引出根部的尺寸控制合理，现场安装时只需要在对接位置预留对应的扳手操作空间、线缆弯曲半径空间即可完成布设，不需要对周边的原有结构做额外的切割或改造。出线线缆的长度预留了足够的接线余量，现场布线时可以直接沿着管路走向捆扎固定，不需要额外延长接线，减少了线路中间的接头数量，也降低了线路故障的概率。在实际选型适配时，需要注意对接管路的介质类型与压力范围和开关的动作阈值匹配，安装时拧紧力矩控制在常规金属管路接头的推荐力矩范围内，避免力矩过大造成接口螺纹滑牙或内部敏感元件错位，日常运维时只需要定期检查接口处的密封状态、线缆外皮有无破损即可，不需要做复杂的校准或维护操作，适合在工业现场长期稳定运行。
