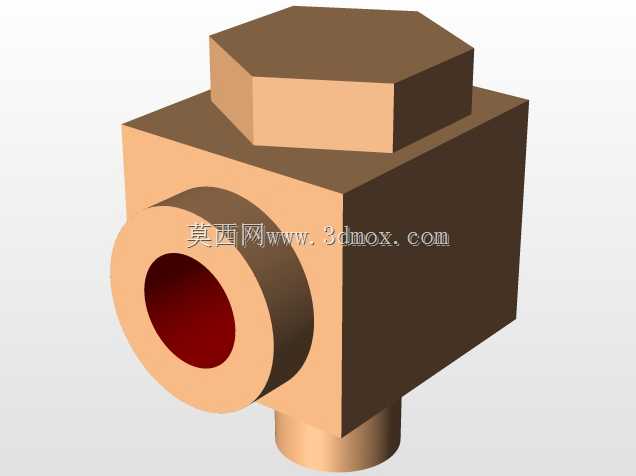

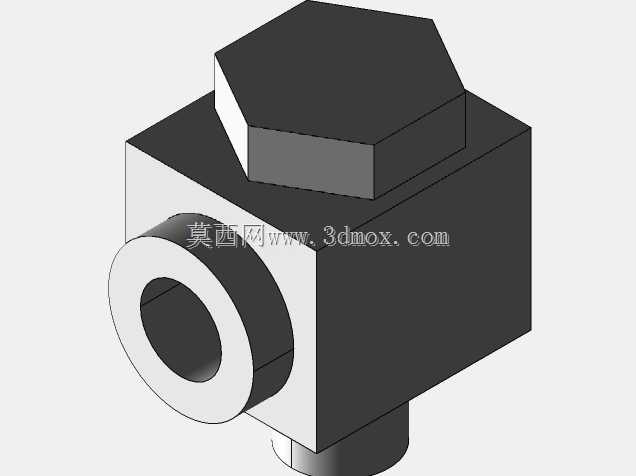

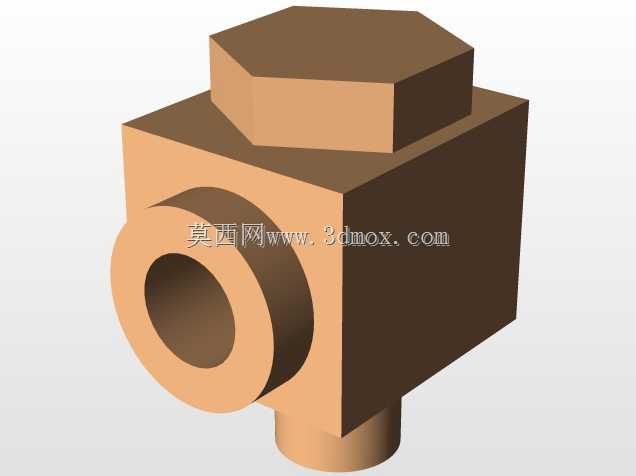

10-32UNF螺纹最小可调弯头结构

　　在小型气动控制回路、实验室气路排布、紧凑型自动化设备的气路搭建场景里，这类小规格可调弯头是解决狭小空间管路转向、规避周边结构干涉的核心连接件，尤其适配10-32UNF统一细牙螺纹的安装接口，这类接口常见于小型电磁阀、精密调压阀、微型气缸的气口位置，常规直角弯头在这类紧凑安装位上往往会因为固定朝向导致气管弯折、或者和相邻的传感器、安装板产生硬干涉，可调结构的设计就是为了破解这类安装痛点。

　　从功能特性上看，这款弯头的核心是顶部六角调节段与主体的配合结构，安装时可以先将底部外螺纹拧入设备的对应内螺纹接口，待螺纹紧固到位后，再转动弯头主体调整侧出接口的朝向，让侧出的管路接口对准需要连接的气管走向，既保证了螺纹连接的密封可靠性，又能灵活调整管路引出方向，避免气管出现小于最小弯曲半径的死折，减少气路压损，同时也能让密集排布的气路走线更规整，降低后期维护时管路误碰松脱的概率。侧出的接口为标准内孔承插结构，适配对应外径的气动软管，接口根部做了加厚凸台设计，能提升软管插接后的抱紧力，在0-1MPa的常规气动工作压力下不会出现脱管、漏气问题。

　　设计思路上，整体采用方块主体加顶部六角锁紧段的结构，没有做多余的曲面造型，一方面是加工时可以直接采用六角棒料通过车铣复合加工成型，减少加工工序的装夹次数，提升加工精度和生产效率；另一方面方块主体的平面可以在安装调整时用小型扳手轻轻卡位，避免调整朝向时主体跟转破坏底部螺纹的密封。顶部的六角结构尺寸适配常规小型开口扳手，不需要定制专用工具，现场安装调试时可以直接用常备工具操作，降低现场装配的工具门槛。内部流道做了平滑圆弧过渡，没有直角台阶，压缩空气流经时不会产生明显的紊流和啸叫，也能减少流道内的杂质堆积，长期使用不会因为杂质卡滞影响可调部位的转动灵活性。

　　安装边界方面，这款弯头的整体外轮廓尺寸控制得非常紧凑，主体方块的边长小于同规格常规直角弯头的最大外径，顶部六角段的高度仅留出足够扳手卡位的尺寸，不会在安装后向上占用过多的Z向空间，适配安装板与设备外壳间隙小于10mm的狭小安装场景；侧出接口的中心高度与底部螺纹端面的距离经过精准计算，当弯头拧入标准深度的螺纹孔后，侧出接口的中心与安装面的距离刚好留出气管接头的操作空间，不需要额外在安装板上开避让沉孔。底部外螺纹的有效螺纹长度符合10-32UNF螺纹的标准旋合长度要求，既不会因为螺纹过短导致连接强度不足，也不会因为螺纹过长拧入阀体内腔顶到内部的阀芯结构，适配市面上绝大多数采用该规格气口的微型气动元件。可调部位的转动阻尼经过合理设计，调整朝向时不需要过大的力矩就能转动，调整到位后依靠配合面的摩擦力就能保持朝向固定，不会因为设备运行的振动导致接口偏移，也不会因为阻尼过大导致调整时掰动软管影响其他管路连接。在实际选型使用时，需要注意该弯头的适用介质为经过过滤的压缩空气，不适合带有腐蚀性的气体或者液体管路，可调部位不建议频繁反复转动，避免配合面磨损导致密封失效，安装时底部螺纹建议搭配对应规格的螺纹密封胶或者生料带，进一步提升螺纹连接的密封性能，避免螺纹间隙出现微漏。
