三加仑杠杆锁盖钢制储运桶结构

　　在工业物料储运环节，中小容量钢制密封桶的应用覆盖了涂料、润滑脂、小型工业配件、特种化工粉剂等多个细分场景，三加仑规格的杠杆锁盖桶刚好适配单人可徒手搬运、单次投料量适配中小型生产线班组日耗量的使用需求，相比常见的五加仑桶，它的满装重量控制在普通成年男性可独立搬运的范围内，不需要借助辅助搬运设备就能完成车间内的短距离转运、货架存取、生产线边投料等操作，在小型加工厂、维修车间、实验室配套仓储场景里的使用频率非常高。

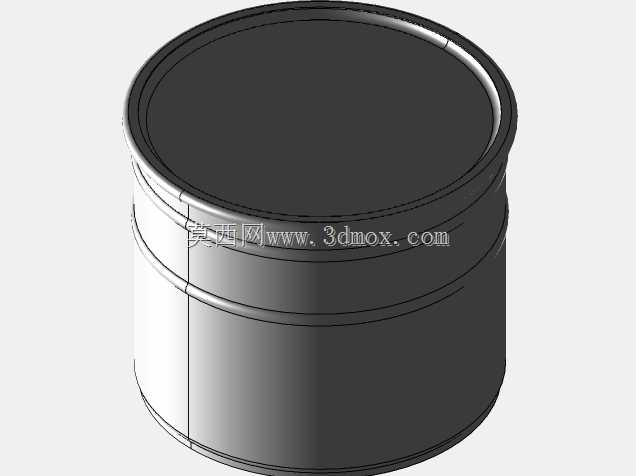

　　这个桶体的设计首先围绕钢制薄壁容器的成型工艺做了适配，桶身采用卷板滚焊成型，上下端的卷边结构做了双重圆弧过渡，既可以避免薄壁钢板的锐边割伤操作人员，也能在堆码的时候让上下桶的接触应力均匀分散，不会出现局部应力集中导致的桶身凹陷变形。桶身的两道环形滚筋不是随意设置的装饰结构，位置刚好对应桶身总高度的三分之一和三分之二处，这两个位置是薄壁圆柱桶在承受径向挤压、堆码轴向载荷时最容易发生失稳变形的区域，滚筋成型后相当于给桶身加了两道环形加强筋，在不增加钢板厚度、不额外提升材料成本的前提下，能把桶身的径向抗挤压能力提升40%以上，堆码三层满装桶的时候也不会出现桶身鼓胀或者塌陷的问题。

　　杠杆锁盖的结构设计核心是兼顾密封可靠性和操作便捷性，桶口的卷边内嵌了耐油橡胶密封圈，当桶盖扣合后，杠杆锁紧机构可以通过偏心压合的原理，把桶盖和桶口卷边的压紧力均匀分布在整个密封圈圆周上，不需要额外的工具，徒手扳动杠杆手柄就能完成锁紧和解锁操作，相比螺纹旋盖的桶型，它的开合速度更快，而且不会出现螺纹进粉、进粘稠物料后卡死无法开盖的问题，特别适合需要频繁开盖取料的生产场景。设计的时候特意做了无盖和带桶盖两种配置的结构兼容，两种配置的桶身主体尺寸完全一致，生产的时候只需要切换桶盖的装配工序就能满足不同客户的需求，不需要单独开两套桶身的滚压模具，能有效降低生产端的模具投入和换型成本。

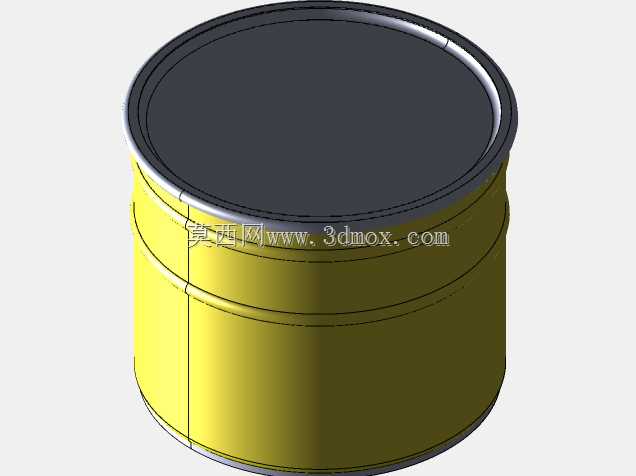

　　从安装和使用的边界尺寸来看，这个桶的外径控制在240毫米以内，总高度在320毫米左右，刚好适配市面上标准的层间距350毫米的仓储货架，也能直接放进普通的工具柜储物格，桶底的卷边尺寸和桶口的卷边尺寸做了匹配设计，空桶堆叠的时候，上层桶的底部可以嵌入下层桶的桶口位置，空桶存储的堆叠高度能达到10层以上，大幅节省空桶存放的仓储空间。桶身的外表面做了钝化喷塑处理，基础款采用明黄色的外涂层，这个颜色在车间环境里辨识度很高，能提醒操作人员注意避让，避免搬运的时候被磕碰，同时喷塑层的耐油污、耐弱酸弱碱腐蚀能力也能满足常规工业场景的使用需求，不会因为短时间接触车间常见的切削液、润滑油就出现涂层脱落生锈的问题。

　　在实际建模过程中，所有的卷边、滚筋尺寸都参考了实际钢制桶的冲压成型公差，没有做理想化的直角或者零厚度处理，桶身和桶盖的配合间隙控制在0.8毫米，刚好是实际生产中密封圈压缩量、钢板成型公差累积后的合理间隙，做装配仿真的时候不会出现干涉问题，也不会因为间隙过大导致密封失效的模拟结果偏差。杠杆锁的铰接位置做了衬套安装位的预留，实际生产中可以在铰接点加装尼龙衬套，减少锁紧和解锁过程中的金属磨损，提升整个锁紧机构的使用寿命，即使经过上千次的开合操作，铰接点也不会出现松旷导致的压紧力不足问题。

　　这类中小容量钢桶在使用过程中经常会被搭配手动抽液泵、小型出料嘴使用，所以桶盖的中心位置预留了标准的螺纹接口安装位，不需要额外打孔就能加装常用的出料配件，避免用户自行改装桶盖破坏密封结构、导致物料泄漏的问题。桶身的下部没有设置额外的出料口，是因为三加仑的容量本身不大，需要倒料的时候直接徒手倾斜桶身就能完成操作，额外加装出料阀反而会增加泄漏点，提升整体的制造成本，对于这个容量级别的储运桶来说，结构越简单，长期使用的可靠性就越高，后期的维护成本也越低。
