涡轮泵流体增压结构三维设计

　　在航空航天动力系统、工业高压流体输送、特种化工介质传输等场景中，涡轮泵是核心的流体增压单元，其性能直接决定整套系统的工作压力上限与运行稳定性。不同于常规容积式泵的工作逻辑，涡轮泵依靠高速旋转的叶轮对流体做功，能在紧凑的安装空间内实现极高的输出压力，这也是其在对重量、体积有严格限制的动力场景中被广泛应用的核心原因。

　　从实际工程应用来看，这类涡轮泵最常见的使用场景是小型航空发动机的燃油供给单元、地面试验台的高压流体输送回路，以及部分需要连续供给高压冷却介质的工业加工设备。在燃烧室供料场景中，涡轮泵需要将低压储箱内的介质加压到数兆帕甚至数十兆帕的压力等级，保证介质进入燃烧室后能实现充分雾化与高效燃烧，这就要求泵体在高速运转时既要保证足够的增压比，还要控制内部流道的压力损失，避免出现气蚀、流量脉动等影响系统稳定性的问题。

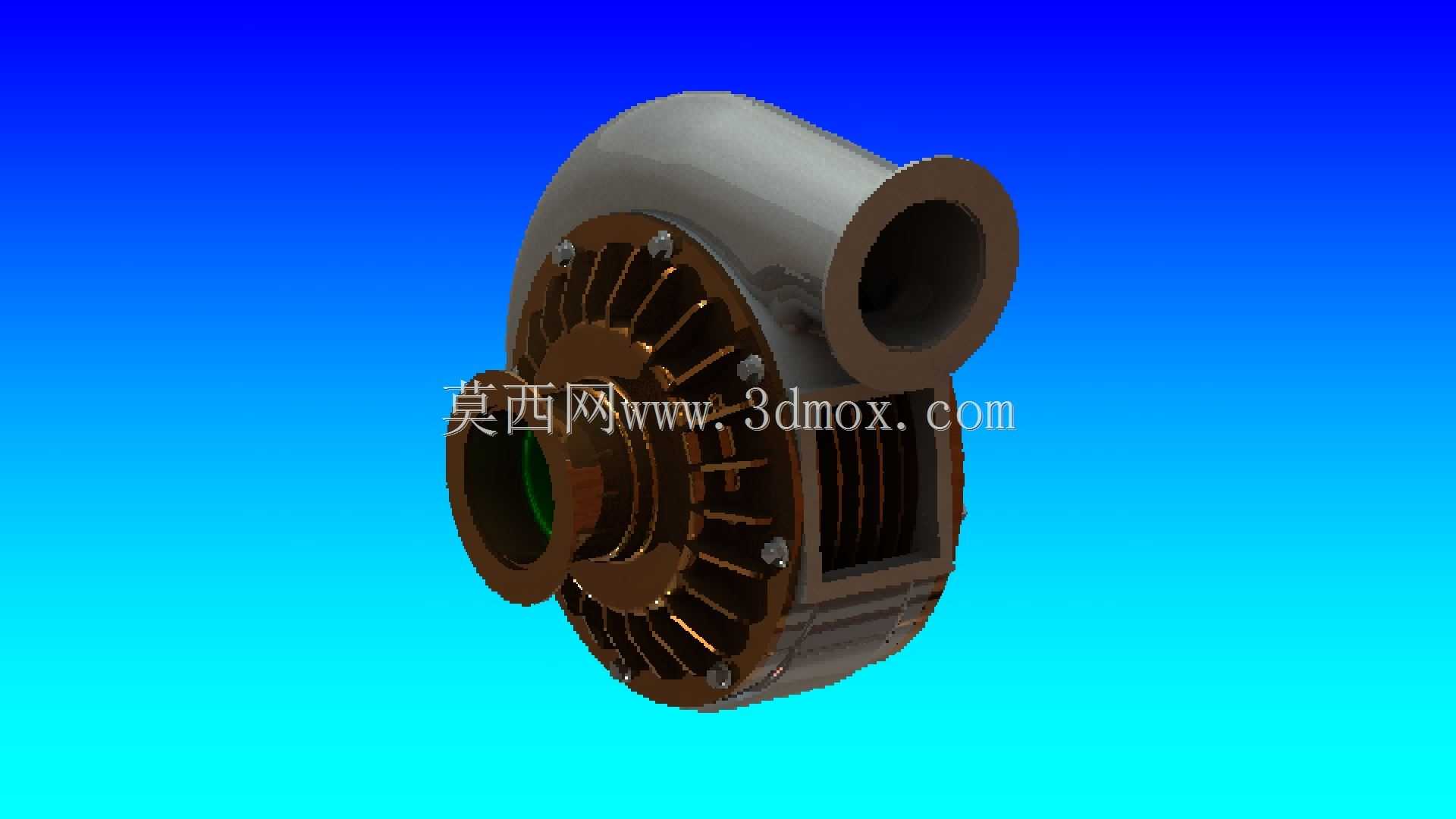

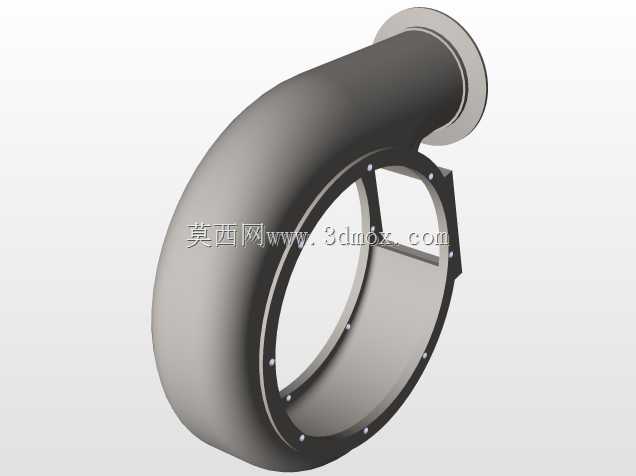

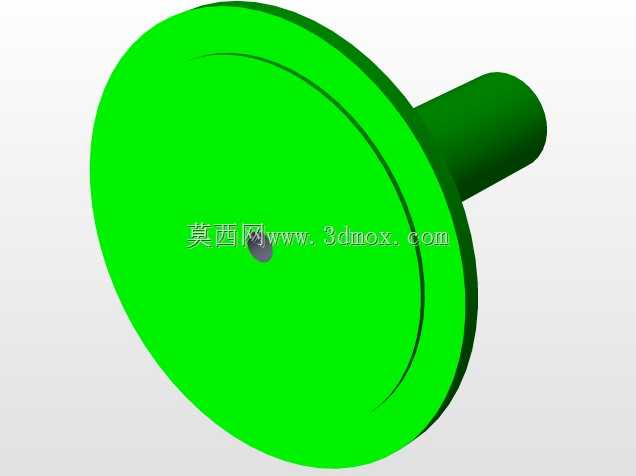

　　从结构设计思路上看，这款涡轮泵采用了蜗壳式流道搭配径向叶轮的经典布局，叶轮端的叶片采用了后弯式设计，这种叶片构型能在高转速工况下获得更平缓的性能曲线，避免工况波动时出现压力骤变的问题。泵体的进出口采用了垂直布局的法兰接口，入口沿叶轮轴向设置，能保证流体进入叶轮时流态均匀，减少入口处的涡流损失；出口沿蜗壳切向布置，顺着叶轮旋转的出流方向设置，能最大程度将叶轮甩出的流体动能转化为压力能，降低流道内的湍流损耗。

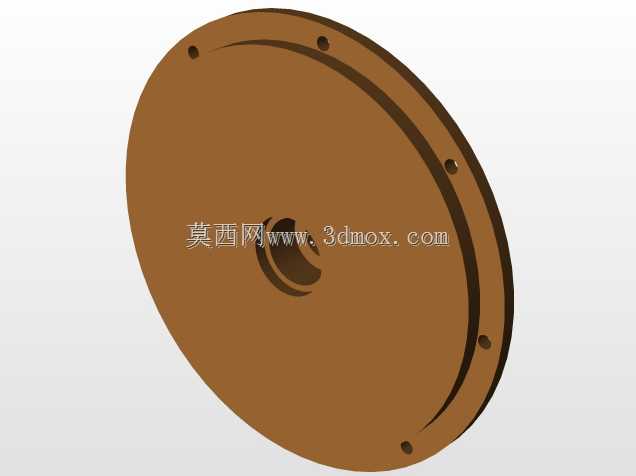

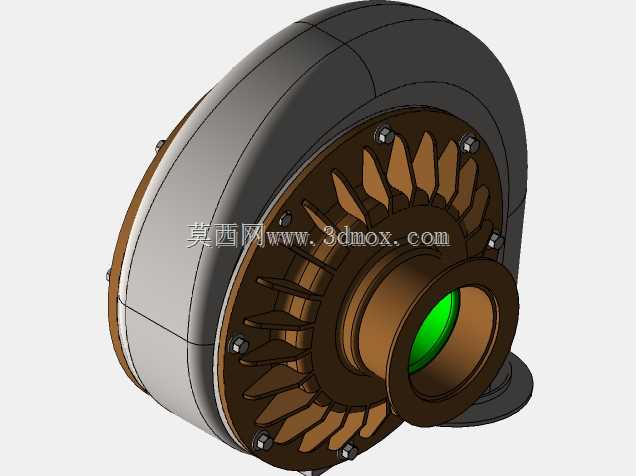

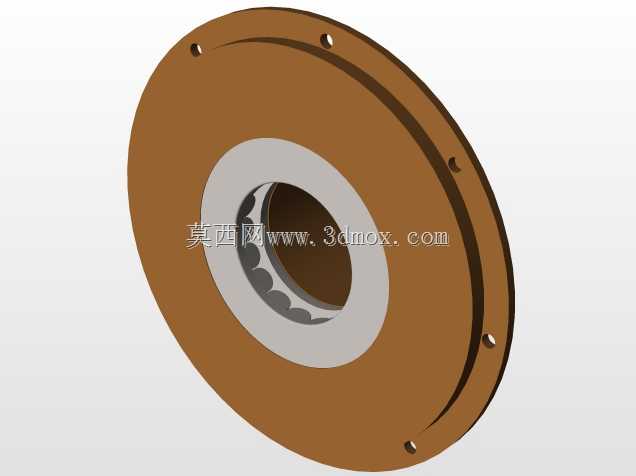

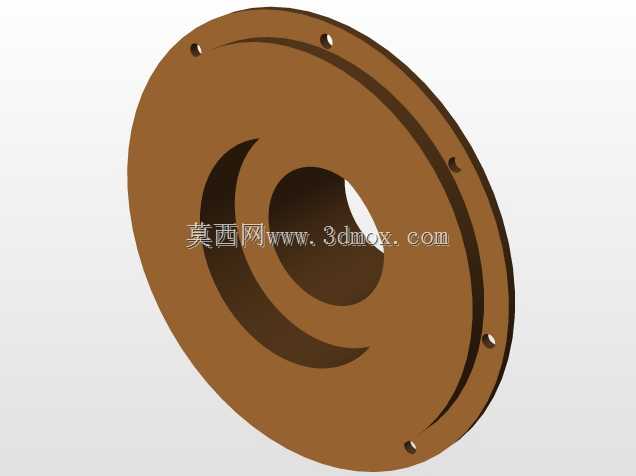

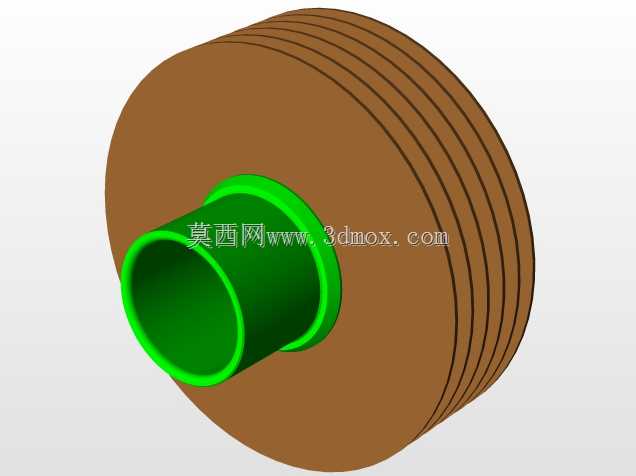

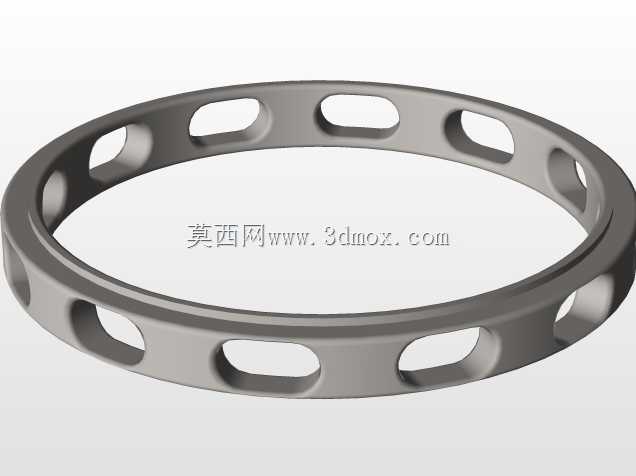

　　在结构细节设计上，泵壳采用了分体式装配结构，蜗壳部分与端盖通过周向均匀布置的紧固件连接，这种设计既方便加工内部的复杂流道，也便于后期拆解维护叶轮与密封组件。叶轮与泵壳之间预留了合理的运转间隙，既避免高速运转时叶轮与壳体发生刮蹭，也能控制间隙泄漏量，保证泵的容积效率。端盖位置设置了散热筋结构，这些沿径向分布的筋条一方面能增加泵体的散热面积，带走高速运转时轴承与密封组件产生的热量，另一方面也能提升端盖的结构刚度，减小高压力工况下的结构变形量。

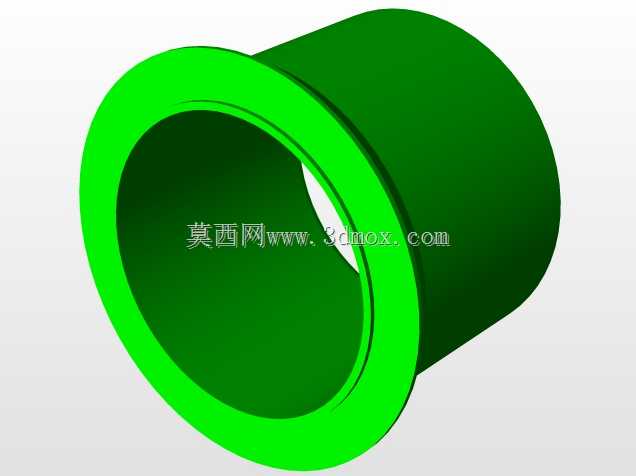

　　从安装边界与尺寸适配角度来看，这款涡轮泵的整体结构非常紧凑，主体轮廓近似为蜗壳形成的类圆柱结构，进出口法兰的端面都预留了标准的密封安装位，能直接对接对应通径的管路，不需要额外设计过渡连接结构。安装时可以通过泵体上预留的安装耳座将泵固定在安装支架上，安装基准面与泵轴的同轴度公差需要控制在合理范围内，避免高速运转时出现轴系振动过大的问题。进出口的通径匹配对应流量等级的管路规格，在选型时需要根据系统所需的流量、压力参数匹配对应的驱动转速，避免出现泵在偏离高效区运行导致的效率下降、气蚀等问题。

　　在实际选型与结构校核过程中，需要重点关注泵的气蚀余量参数，尤其是入口端的压力条件，要保证入口处的介质压力高于对应温度下的饱和蒸气压，避免叶轮入口处出现气泡溃灭导致的叶轮剥蚀问题。同时，泵体的密封结构需要根据输送介质的特性选择对应的密封形式，如果输送的是易燃易爆、有腐蚀性的介质，需要采用双端面机械密封结构，并配套对应的密封冲洗回路，保证密封的使用寿命与运行可靠性。这款涡轮泵的结构设计充分考虑了高速运转工况下的受力平衡，叶轮在设计时做了动平衡校核，能在高转速下保持平稳运转，降低轴系的振动载荷，延长支撑轴承的使用寿命。
