防爆危险场所方形带螺纹接口壳体

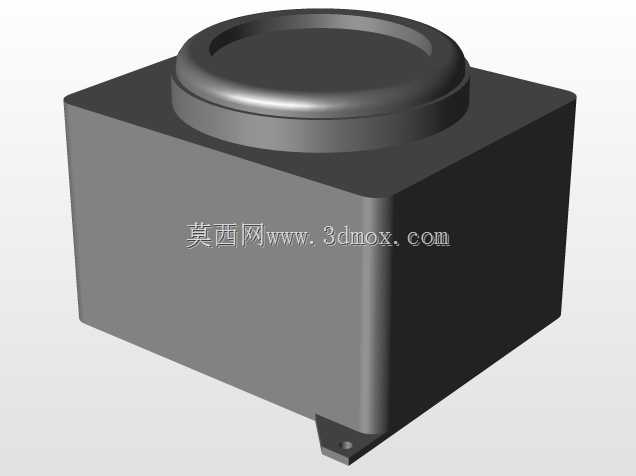

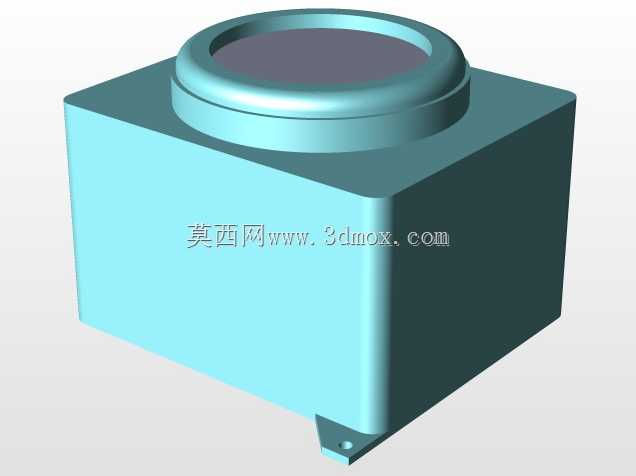

　　这类壳体主要应用在存在易燃易爆气体、粉尘的高危工业场景，比如石油化工生产装置区、煤矿井下机电设备安装点、粉尘浓度超标的粮食加工车间、涂装作业防爆区域等，作为内部检测元件、传感模块或者小型控制单元的外部防护结构，需要在满足隔爆性能要求的前提下，为内部元器件提供稳定的安装空间与防护屏障，避免外部危险介质侵入，同时防止内部元器件产生的电弧、火花外泄引燃周边易燃易爆介质。从结构设计来看，主体采用方形腔体结构，相比圆形壳体，方形结构在成排安装、贴壁固定时空间利用率更高，相邻壳体安装时不会出现弧形面导致的间隙浪费，也更适配常规的方形安装背板、导轨固定座的安装尺寸，腔体内部预留的规整空间可以直接适配方形的电路板、传感模块安装，

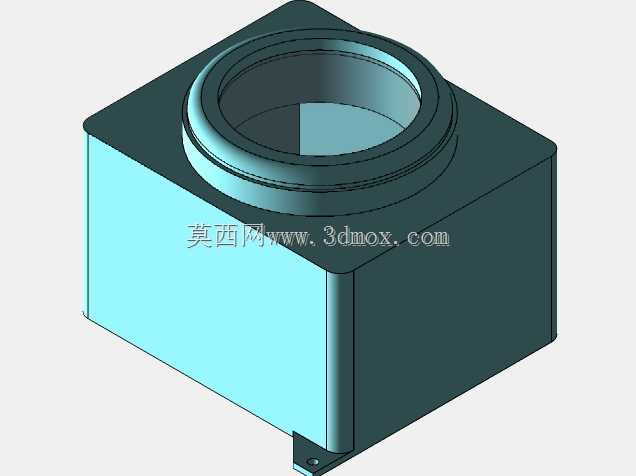

　　不需要额外做异形安装支架的适配，减少配套零件的数量。顶部的螺纹开口采用多层阶梯螺纹设计，配合透镜盖使用时，螺纹旋合长度满足隔爆接合面的长度要求，螺纹精度控制在6H/6g的配合公差区间，旋合后接合面的间隙能够满足隔爆型设备的隔爆参数要求，即使内部发生燃爆，火焰通过螺纹接合面的缝隙时会被充分冷却，不会引燃外部的爆炸性混合物。透镜盖安装在螺纹开口位置，既可以满足内部光学类检测元件的透光需求，比如红外检测、光照传感、火焰探测类元件的光路穿透要求，又能通过螺纹压紧的方式实现透镜与壳体之间的密封，配合密封垫圈可以达到IP65以上的防护等级，阻挡外部的粉尘、喷淋水进入腔体内部。壳体的边角做了小圆角过渡处理，避免尖锐边角在安装、

　　维护过程中划伤操作人员，同时也减少压铸成型过程中应力集中导致的壳体开裂风险，壳体壁厚根据腔体容积、隔爆压力要求做了匹配计算，能够承受内部爆炸产生的压力冲击而不发生变形、破裂。安装边界方面，方形主体的四个侧面预留了安装固定的工艺平面，底部设计有定位卡槽，可以直接卡在标准的工业安装导轨上，也可以通过侧面的安装孔用螺栓直接固定在设备壁面、安装支架上，顶部螺纹接口的中心与方形腔体的中心同轴，保证安装透镜后光路与内部元件的中心对齐，不会出现光路偏移影响检测精度的问题。在实际选型应用中，这类壳体需要根据使用场景的防爆等级、内部安装元件的尺寸来确认腔体的有效容积，螺纹接口的尺寸要匹配所选透镜盖的规格，

　　同时要确认安装位置的固定方式是导轨安装还是螺栓固定，提前匹配对应的安装附件。设计这类壳体的时候，首先要明确使用场景的防爆组别，确定隔爆接合面的参数、壳体的耐压强度，再根据内部需要容纳的元件尺寸确定腔体的内部长宽高尺寸，预留出接线、元件散热的空间，之后再设计顶部的螺纹接口结构，确认螺纹的规格、旋合长度，保证透镜安装后的密封性能与隔爆性能，最后再优化外部的安装结构、边角过渡，兼顾压铸成型的工艺性，减少成型过程中的缩孔、变形缺陷，保证批量生产时的尺寸一致性。
