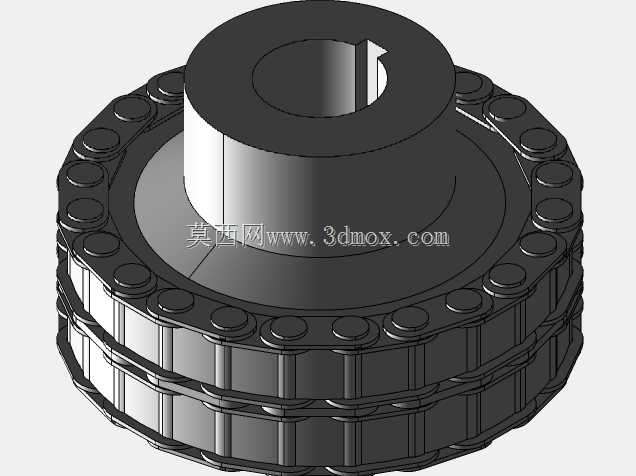

带键槽固定螺钉的链条式扭矩限制联轴器

　　在包装输送线、自动化分拣设备、小型机床进给机构这类存在冲击载荷、易出现卡滞过载的传动场景中，扭矩限制联轴器是保护驱动电机、传动齿轮以及末端执行件的核心部件，本次呈现的这款链条式扭矩限制联轴器，就是针对中低转速、中等扭矩传递工况设计的过载保护元件。从实际应用角度看，这类结构的扭矩限制器常被布置在伺服电机输出端与链轮、辊筒输入端之间，正常传动状态下依靠内部碟簧的预紧力将两侧摩擦片压紧，通过摩擦力传递额定扭矩，当传动链末端出现卡料、过载，传递扭矩超过设定阈值时，主从动侧会产生打滑，切断扭矩传递路径，避免冲击载荷反向传导打坏电机轴齿或者扭断传动辊轴，待过载故障排除后可自动恢复传动，不需要额外拆解复位，非常适合连续运转的自动化产线场景。

　　从设计思路上看，这款联轴器采用双排滚子链条作为扭矩传递的中间载体，相比传统钢球式扭矩限制器，链条啮合的接触面积更大，同等外径尺寸下能传递的扭矩上限更高，同时对安装时的两轴同轴度公差容忍度更好，不需要像刚性联轴器那样严格保证对中精度，现场安装调试的容错率更高。轮毂部分设计有标准键槽，搭配侧面的紧定螺钉，装配时先将平键嵌入轴的键槽，推入轮毂到位后拧紧侧面的固定螺钉，可避免频繁正反转工况下轮毂与轴之间出现轴向窜动，连接可靠性更强。

　　从安装边界与尺寸适配角度，这款联轴器的轮毂内孔为1-3/8英寸规格，适配同直径的英制输出轴，选型时需要注意，轴的插入深度不能超过轮毂的轴向长度，否则会导致两侧半联轴器无法贴合，摩擦片预紧力达不到设计值，出现正常负载下打滑的问题。外部的双排链条采用标准节距的工业滚子链条，后期维护时如果出现链条磨损拉长、链节断裂的情况，可以直接采购同规格标准链条替换，不需要定制专用配件，运维成本更低。外侧的链节沿圆周均匀排布，既承担扭矩传递的作用，也能在打滑时通过链节之间的相对滑动产生阻尼，避免过载时主从动侧瞬间脱开产生的冲击，同时圆周排布的链节结构也方便运维人员直观观察内部摩擦片的磨损状态，当摩擦片磨损到预紧碟簧行程末端时，可通过调整端盖的压紧螺母重新设定打滑扭矩阈值，延长元件的整体使用寿命。

　　在实际选型匹配时，需要根据驱动电机的额定输出扭矩、负载的启动冲击系数调整碟簧的压缩量，将打滑扭矩设定为额定工作扭矩的1.2-1.5倍，既保证正常传动时不会出现误打滑，也能在过载时及时触发保护。相比摩擦式柱销扭矩限制器，这种链条结构的转动惯量更小，在频繁启停的传动场景中，能降低电机启动时的惯性负载，减少驱动端的能耗。另外，这种结构没有外露的弹性元件，整体结构紧凑，径向尺寸比同扭矩规格的摩擦式扭矩限制器小15%左右，适合安装空间局促的设备内部，比如小型输送机的辊筒驱动端、包装机的送膜机构传动位，不需要额外预留大的安装避让空间。需要注意的是，这类链条式扭矩限制联轴器不适合高速传动场景，当工作转速超过1000rpm时，链条的离心力会导致啮合间隙变大，传动平稳性下降，更适合转速在500rpm以内的中低速重载传动场景，使用时可根据工况在链条位置涂抹少量润滑脂，降低链节之间的磨损，延长维护周期。
