带键槽孔莫尔斯式扭矩限制器结构

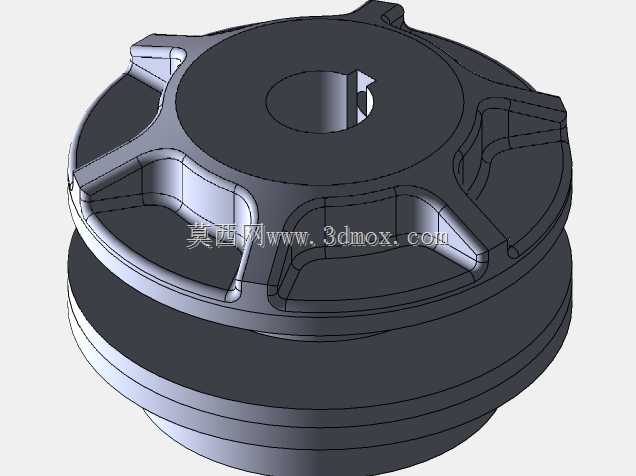

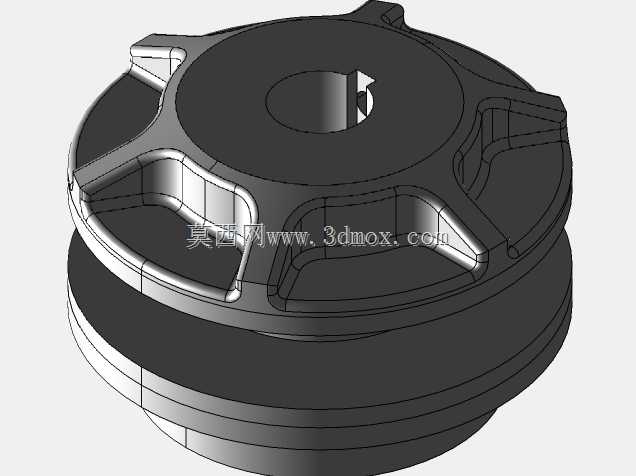

　　在自动化生产线、输送设备、机床进给机构以及包装机械的传动链路里，扭矩限制器是不可或缺的安全保护部件，它的核心作用是在传动系统负载超过设定阈值时，主动断开主从动端的动力传递，避免过载冲击打坏齿轮、扭断轴类零件，甚至烧毁驱动电机，把设备故障的影响范围控制在最小。这款带3/4带键槽孔的扭矩限制器，采用莫尔斯结构的摩擦式限扭设计，和钢珠式、滚柱式的扭矩限制器相比，摩擦式结构的限扭过程更平缓，不会出现瞬间脱开的动力骤断，适合那些不允许传动链路突然失速的工况，比如印刷机械的辊筒传动、纺织设备的纱线牵引机构，突然的动力断开很容易造成物料报废、工件报废。从结构设计来看，这款限扭器的主体采用上下双层盘式结构，上层的辐条式加强筋设计是经过受力优化的，

　　在保证整体结构刚度的前提下，尽可能削减了不必要的实体材料，既降低了零件自身的转动惯量，减少传动过程中的启停冲击，也控制了整体重量，适合安装在对转动惯量敏感的高速传动端。中心的3/4英寸带键槽孔是动力输入的安装位，键槽的尺寸符合通用英制轴的安装标准，和配套轴装配时，通过平键传递扭矩，相比顶丝固定的方式，键连接的承载能力更强，不会出现长期运转后轴孔打滑松脱的问题，键槽的边角做了微小的倒角处理，装配时能避免平键卡滞，也能减少应力集中，避免长期交变载荷下键槽根部出现裂纹。上层盘的外缘做了六个均匀分布的凸耳结构，这些凸耳是和从动端连接件配合的定位位，安装时可以通过配套的拨叉或者法兰凸台嵌入这些凸耳的间隙，在限扭器未触发过载保护时，

　　主从动端同步转动，传递额定扭矩；当负载超过摩擦片设定的摩擦力矩时，上下盘之间会发生相对滑动，此时凸耳和从动连接件之间会产生相对位移，切断动力的持续输入，避免过载损坏后端部件。下层的盘体是摩擦副的承压结构，内部集成了碟簧组的安装腔，通过调整碟簧的预紧压力，就可以设定这款限扭器的触发扭矩值，调整过程不需要完全拆解设备，只需要通过盘体侧面的调整孔就能操作，现场调试的便利性很高。从安装边界来看，这款限扭器的轴向尺寸紧凑，径向最大轮廓没有多余的外凸结构，安装时不需要给周边预留太大的避让空间，适合安装在传动链路空间局促的设备内部，比如小型自动化专机的主轴输出端、AGV驱动轮的传动链路里，不会和周边的机架、护板产生干涉。在实际选型应用时，

　　需要注意这款限扭器的额定传递扭矩要匹配驱动端的最大输出扭矩，同时要预留15%-20%的余量，避免正常启动时的瞬时峰值扭矩触发限扭动作，造成设备误停机；安装时要保证主从动端的同轴度，同轴度偏差过大不仅会加剧摩擦片的偏磨，缩短限扭器的使用寿命，还会造成运转过程中的振动噪音，影响周边精密部件的运行精度。另外，这款摩擦式扭矩限制器在长期运转后，摩擦片会出现正常的磨损，此时需要定期检查预紧碟簧的压力，及时调整触发扭矩值，避免磨损后实际触发扭矩低于设计值，出现正常负载下频繁打滑的问题。和传统的安全销式过载保护结构相比，这款限扭器在过载触发后不需要更换易损件，只需要排除过载故障，设备就能恢复正常运转，大幅减少了故障停机的维护时间，在连续运转的自动化生产线上，这种免更换易损件的特性能有效提升设备的综合稼动率。盘体的辐条结构除了减重之外，还能在运转过程中带动周边空气流动，给摩擦副起到辅助散热的作用，避免长期打滑过程中摩擦片过热烧蚀，延长摩擦片的更换周期，适合那些可能出现频繁短时过载的工况，比如物流分拣线的卡件堵转场景，短暂的打滑不会造成限扭器过热损坏，堵转排除后就能自动恢复传动。
