莫尔斯型端面啮合式凸轮离合传动件

　　在自动化送料、间歇传动的产线工位里，这类端面啮合的凸轮离合部件常被用在需要精准启停、负载下快速接合脱开的传动链路中，区别于摩擦式离合的滑差损耗，端面齿啮合的结构能在额定扭矩范围内实现无滑差的动力传递，尤其适配MG300A系列料筒的间歇送料工况，当上游动力端持续运转时，通过离合的接合动作带动料筒完成定角度转位，脱开时料筒可保持锁止定位，避免送料位置偏移。

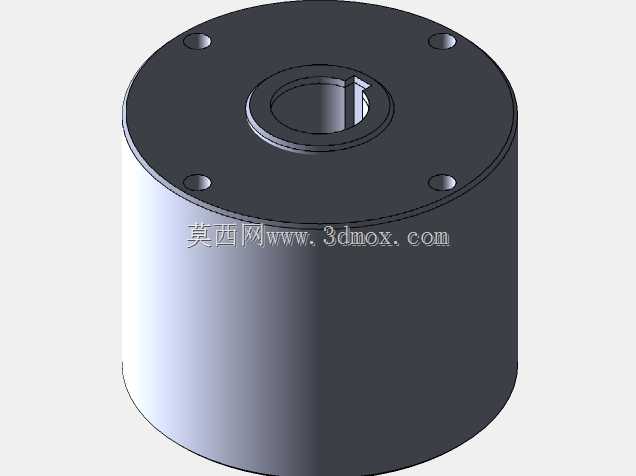

　　从结构设计逻辑来看，该部件采用圆柱筒式主体结构，上端面设置均布的四个安装沉孔，用于和从动侧的料筒法兰端面完成刚性连接，中心孔带标准键槽结构，可直接与主动轴通过平键实现周向固定，省去额外的联轴器转接环节，压缩传动链的轴向安装空间。主体外圆做了光滑无凸起的设计，避免运转过程中剐蹭周边的护罩或者送料轨道，端面的啮合齿采用渐开线齿形修形，接合时齿面先通过导向锥面完成导入，再进入全齿面啮合状态，能降低高速接合时的齿面冲击，减少长期运转后的齿面磨损量。

　　实际选型安装时需要注意，该部件的轴向安装边界以主体下端面为定位基准，主动轴插入中心孔的深度需要匹配键槽的有效长度，避免轴端顶到离合内部的空腔端面造成装配卡滞，四个安装沉孔的孔位公差按照H7级精度加工，和料筒端的安装销柱配合时能保证同轴度控制在0.02mm以内，减少高速运转时的径向跳动。离合的接合行程控制在3-5mm区间，配套的拨叉机构作用在主体外圆预留的环槽位置，拨叉的动作推力不需要过大，因为端面齿的导向角已经做了优化，只要轴向推力达到额定值的60%就能顺利完成接合，不会出现齿顶抵死的卡滞问题。

　　在工况适配性上，这类凸轮离合不需要额外的润滑油路，主体采用40Cr调质后表面淬火处理，齿面硬度达到HRC45-50，能承受频繁接合带来的接触应力，在每分钟15次以内的接合频率下，使用寿命能达到12000小时以上，完全满足常规包装、送料类设备的大修周期要求。不同于电磁离合需要配套供电线路，这款纯机械结构的离合可以直接通过机械拨叉、气动推杆驱动，在防爆、高电磁干扰的车间场景下也能稳定工作，不会因为电压波动或者电磁干扰出现误接合、脱开失效的问题。

　　建模过程中需要重点关注几个配合面的公差设定：中心键槽的对称度公差要控制在0.015mm以内，否则装配后会出现主动轴和离合主体不同心，运转时产生周期性振动；上端面的安装沉孔深度要统一，保证和料筒连接时四个螺栓的锁紧力一致，避免端面贴合不严出现传动错位；端面啮合齿的齿向误差要控制在0.01mm以内，保证全齿宽接触，避免局部应力集中造成断齿问题。另外主体内部的空腔尺寸要匹配主动轴的轴端倒角，装配时轴端倒角和空腔内的导向锥面配合，能快速完成轴和离合的对中，减少现场装配的调整时间。

　　在实际产线应用里，这类离合部件常配套在定量送料的料筒驱动端，当送料到位时离合快速脱开，料筒依靠端面齿的啮合锁止力保持位置，不会因为物料的重量或者惯性出现自转，保证每次送料的位置精度控制在±0.1°以内，满足高精度灌装、分料工位的工艺要求。相比摩擦片式离合，这款结构的离合不存在摩擦片磨损后需要定期调整间隙的问题，日常维护只需要定期在啮合齿面涂抹少量润滑脂即可，维护成本远低于同扭矩规格的其他离合产品。
