便携式带圆秤盘电子秤结构设计

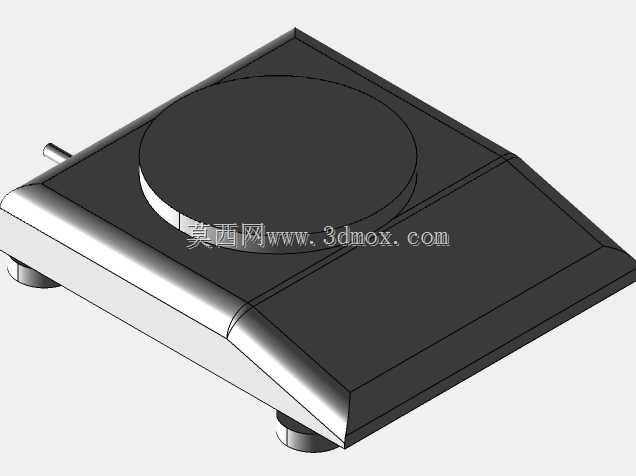

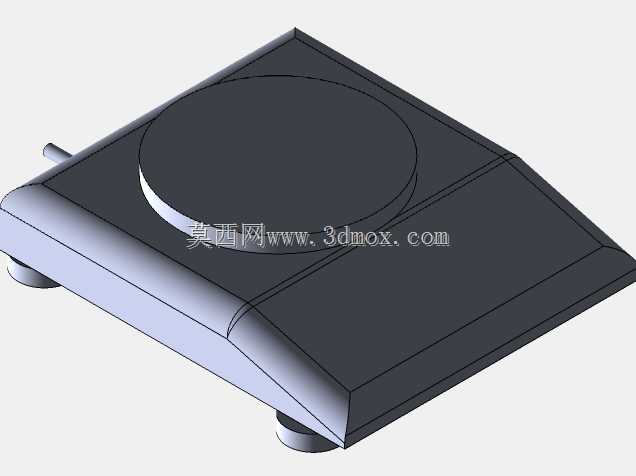

　　这款便携式电子秤的三维结构，核心围绕流动称重、临时计量的实际作业场景搭建，日常可覆盖农贸零售摊点流动经营、快递网点临时揽件称重、小型仓储零散货品盘点、家庭小件物品称重等多类使用需求，区别于固定工位的大型台秤，整体结构完全围绕便携移动的核心诉求做设计取舍。从结构布局来看，主体采用近似方形的下置机壳作为核心承载基体，机壳边缘做了斜切收边处理，既能够降低整机边角磕碰带来的结构损伤，也能在手持移动时贴合手掌弧度，提升搬运握持的舒适度，机壳侧面预留的接线端口，可适配外接电源或者数据传输模块，满足不同使用场景下的供电与数据导出需求。顶部的圆形秤盘是核心承载接触面，圆形结构相比方形秤盘，在放置不规则形态的被称物品时，不存在边角应力集中的问题，

　　物品放置时的容错率更高，哪怕是袋装、桶装类的圆形截面货品，也能稳定放置在秤盘中心区域，避免偏载带来的计量误差；秤盘与下方机壳之间预留了均匀的装配间隙，既能够保证称重过程中秤盘的上下浮动不受机壳干涉，也能避免灰尘、细小碎屑进入机壳内部损坏传感元件。底部的可调支撑脚是保证计量精度的关键结构，在不平整的地面使用时，可通过旋转支撑脚调整高度，让整机处于水平状态，确保内部称重传感器的受力方向始终垂直于重力方向，避免因放置面倾斜带来的数值偏差，支撑脚采用耐磨防滑材质，接触地面时能提供足够摩擦力，称重过程中不会出现整机滑移的问题。设计过程中，首先对内部的称重传感器、电路板、供电模块做了紧凑化布局，将重量较大的传感器模块布置在机壳中心位置，

　　与顶部圆形秤盘的中心完全同轴，保证被称物品的重量能够垂直传递到传感器受力端，减少偏载力矩带来的计量误差；机壳内部设置了多道纵横交错的加强筋，既能够提升机壳的整体结构强度，避免搬运过程中挤压变形损坏内部元件，也能为内部电路板、供电模块提供安装定位的卡位，减少额外固定零件的使用，降低整体装配复杂度。机壳的壁厚经过反复校核，在保证结构强度满足日常称重载荷要求的前提下，尽可能做薄处理，控制整机自重，方便用户单手提携移动；秤盘与机壳之间采用可拆卸式的卡扣连接结构，日常清洁维护时可以直接取下秤盘，清理缝隙中残留的杂物，不需要拆解整机，降低维护难度。从安装边界来看，整机的方形底座轮廓尺寸控制在单手可提携的范围内，放置时仅需要占用很小的台面空间，

　　哪怕是狭小的快递揽收台、流动摊位的小桌板上都能稳定放置，不需要额外预留过大的操作空间；秤盘的直径尺寸经过匹配设计，能够覆盖日常绝大多数小件物品的放置需求，常规的快递包裹、零售货品、厨房食材都能稳定放置，不会出现秤盘尺寸不足导致物品放置不稳的问题。整机的高度控制在较低的区间，放置在台面上时重心偏低，哪怕放置较重的物品也不会出现侧翻的风险，侧面的接线端口做了内凹处理，外接插头插入后不会突出机身轮廓，搬运过程中不会磕碰插头导致接口损坏。在细节结构处理上，机壳的所有外露边角都做了圆角过渡，没有尖锐的棱角，日常使用搬运时不会划伤手部；秤盘表面做了微凸的边缘处理，放置表面光滑的物品时，能够起到一定的限位作用，避免称重过程中物品滑落；底部支撑脚的调节行程经过合理设计，能够适配绝大多数不平整的放置面，不需要额外垫塞其他物品就能调平整机。整个结构没有多余的冗余设计，所有结构特征都围绕便携、精准、耐用的实际使用需求设置，既能够满足日常称重的功能需求，也兼顾了移动使用场景下的结构可靠性与使用便利性，对于衡器结构设计人员来说，该模型的布局思路、细节处理方式都具备实际的参考价值，可作为同类便携称重设备结构设计的参考蓝本，也可用于教学场景中讲解小型计量设备的结构布局逻辑与受力传递路径设计要点。
