阿克隆CXJ8106H1N1防爆面板壳体

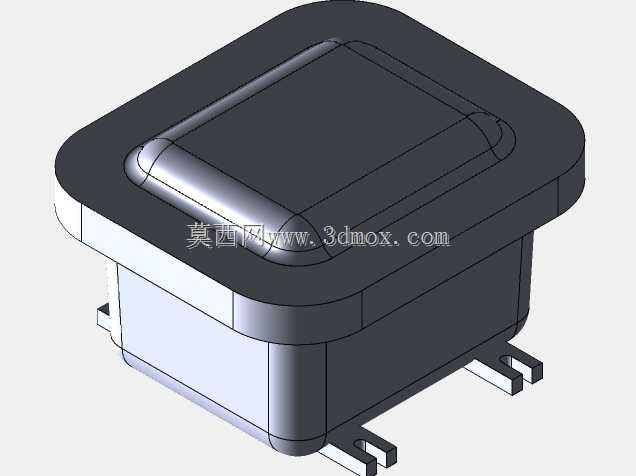

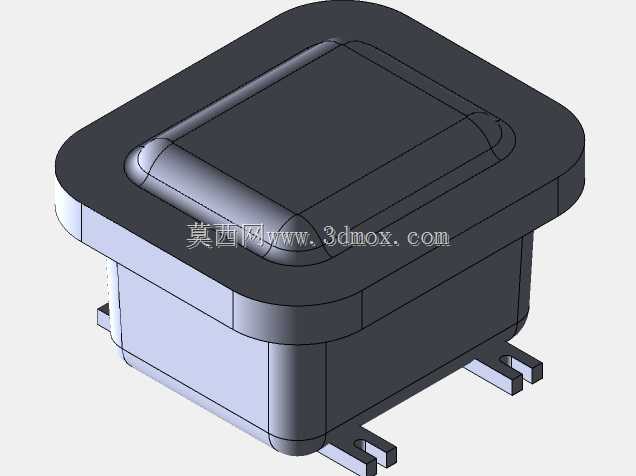

　　在石化厂区的现场操作柱、煤矿井下的信号采集终端、粉尘涉爆车间的就地控制单元这类存在易燃易爆气体或可燃性粉尘的作业场景中，电气元件的防护壳体是保障电路运行安全、阻断爆炸传播路径的核心结构部件，这款带安装面板的防爆壳体，正是针对这类高危作业环境的电气封装需求开发的结构件，对应阿克隆电气的CXJ8106H1N1型号做了高还原度的结构复刻，整体结构的尺寸公差、安装位匹配度都能满足实际选型、建模装配的使用需求。从实际使用的角度来看，这类防爆壳体的核心作用是为内部的接线端子、小型控制模块、信号转换板提供符合防爆要求的封闭腔体，当壳体内部因元件故障产生电弧、火花引燃渗入的易燃易爆介质时，壳体的结构强度能够承受内部的爆炸压力而不发生破裂，同时结合面的间隙设计能够让爆炸产物在通过缝隙时充分降温，避免引燃壳体外部的爆炸性环境，同时正面的一体化面板区域可以直接嵌入按钮、指示灯、小型显示屏等操作显示元件，不需要额外在壳体上开孔加工，减少了密封失效的风险点。在结构设计的思路上，这款壳体采用了上下分体式的装配结构，上部的面板区域做了圆角过渡的凸起造型，一方面是提升面板区域的结构刚度，避免外部撞击导致面板变形影响元件安装精度，另一方面圆角设计能够避免应力集中，在承受内部爆炸压力时不会出现应力突变导致的壳体开裂；下部的腔体部分做了等壁厚设计，壁厚均匀性控制在合理范围内，既能够满足防爆要求的结构强度，也不会因为壁厚过大造成材料浪费、整体重量超标。

　　壳体侧面延伸出的带孔安装支脚是安装定位的核心结构，支脚与腔体主体做了一体化的加强筋连接，避免安装时螺栓紧固力导致支脚断裂，支脚上的安装孔位尺寸、孔间距都按照实际产品的参数做了还原，在做现场安装布局设计、成套设备的装配建模时，可以直接匹配对应的安装螺栓规格，不需要额外调整安装位的尺寸。从安装边界的角度来看，这款壳体的嵌入安装部分做了台阶式的限位结构，当壳体嵌入设备面板或者安装支架的开孔时，上部的法兰边能够直接抵靠在安装面外侧，起到轴向定位的作用，不需要额外设计限位挡圈，法兰边的宽度尺寸经过优化，既能够保证密封面有足够的宽度放置密封胶条，也不会因为法兰过宽占用过多的安装空间；腔体内部的容纳空间做了规整化设计，没有多余的凸起结构，

　　能够最大化利用内部空间布置电气元件，腔体内壁预留的卡槽位置可以直接固定内置的安装导轨或者元件安装板，不需要后期做二次结构修改。在实际的工程应用中，这类壳体经常被用于组装现场防爆按钮盒、防爆信号指示灯箱、小型防爆接线箱，也可以作为小型防爆传感器的外置保护壳，在做三维装配设计时，这款模型可以直接导入成套设备的装配体中，匹配安装面板的开孔尺寸、核对与周边其他部件的安全间隙，避免后期生产加工时出现安装干涉的问题；对于做防爆电气产品二次开发的结构工程师来说，这款模型的结构细节还原度较高，壳体结合面的宽度、倒角尺寸、支脚的加强结构都可以作为设计参考，缩短同类产品的开发周期。不同于普通的民用电气壳体，这款防爆壳体的所有外部棱角都做了圆弧钝化处理，

　　一方面是避免安装维护时尖锐棱角划伤作业人员，另一方面在粉尘环境中使用时，圆弧表面不容易堆积可燃性粉尘，降低粉尘积聚带来的安全隐患；面板区域的下沉式设计能够给嵌入安装的操作元件提供一定的防护，避免外部物体直接撞击操作元件导致损坏，同时下沉结构也可以配合透明保护罩使用，进一步提升防护等级。在做设备布局设计时，需要注意这款壳体的后部出线方向的空间预留，腔体下部的结构要留出足够的线缆弯曲半径空间，避免线缆过度弯折导致绝缘层破损，同时安装支脚的位置要避开设备的加强筋、走线槽等结构，保证螺栓能够顺利紧固；如果是在户外场景使用，这款壳体的法兰密封面配合对应的橡胶密封胶条，可以达到较高的防护等级，能够阻挡雨水、灰尘进入腔体内部，满足户外露天安装的使用要求。
