M26规格手动内部端口密封连接器结构

　　在工业流体测试、管路密封性检测的现场作业场景里，这类手动内部端口连接器是管路临时封堵、压力测试环节里使用频率极高的工装类部件，尤其适配带内螺纹的管路端口封堵需求，不需要额外搭配法兰、卡箍等紧固件，仅靠手动操作就能完成端口的密封锁紧，在车间试压、管路检修、元器件出厂测试的工位上，能大幅减少工装装夹的辅助时间。这款连接器的接头连接规格为1/4NPT，适配M26对应的内螺纹端口密封场景，整体结构采用偏心锁紧加径向密封的组合设计思路，操作端设置了带防滑球形握柄的操纵杆，扳动操纵杆时，内部的偏心块会推动前端的密封胀套径向扩张，紧贴被测试端口的内螺纹内壁，同时端部的密封胶圈会压合在端口端面，形成径向与端面双重密封的结构，

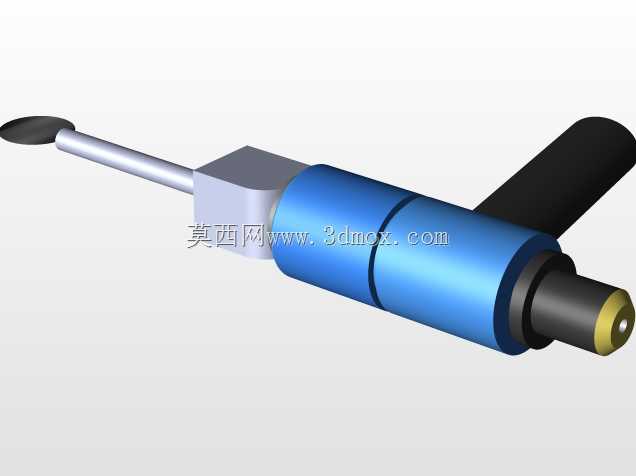

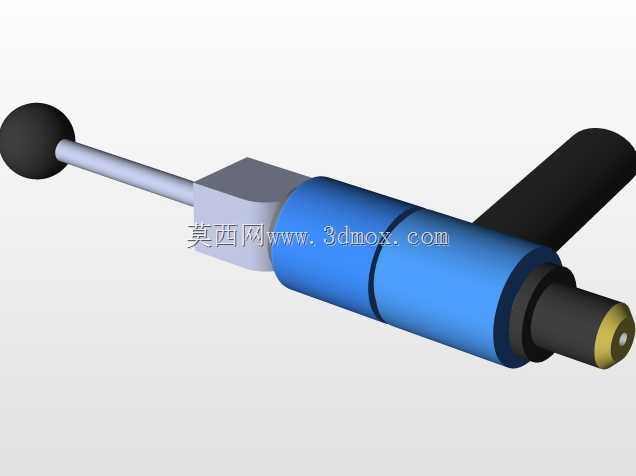

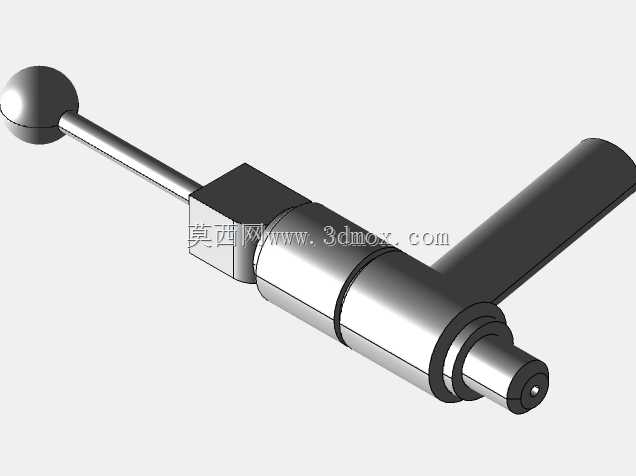

　　避免试压过程中出现介质渗漏。从结构布局来看，主体采用圆柱形筒体作为承载基体，筒体一侧设置了垂直于主体轴线的辅助握持手柄，方便操作人员在锁紧或拆卸时稳定持握，避免操作过程中连接器晃动影响密封效果；前端的密封段做了阶梯式尺寸设计，最前端的导向段直径略小于待密封内螺纹的小径，方便操作人员快速将连接器插入端口内部，减少对位调整的时间，中间的密封段在锁紧状态下的最大扩张尺寸略大于内螺纹的大径，保证胀紧后能与螺纹牙型紧密贴合，不会在压力作用下脱出。在安装边界的设计上，这款连接器的主体筒体直径控制在合理范围内，当相邻管路端口的中心距大于筒体直径1.2倍时，就可以完成相邻端口的独立封堵，不会出现工装干涉的问题；操纵杆的扳动角度设置为90度，

　　从初始松开状态到锁紧状态仅需扳动四分之一圈，操作行程短，适合在管路排布密集、操作空间狭小的测试场景下使用，不需要预留过大的操作空间就能完成装夹。密封元件采用耐油橡胶材质，适配液压油、水、乳化液等常规工业测试介质，在0-1.6MPa的常规试压压力范围内可以保持稳定的密封性能，不会因为介质浸泡出现密封件溶胀、失效的问题；内部的偏心锁紧构件采用合金结构钢加工，表面做了发黑防锈处理，长期在车间多油污、多粉尘的环境下使用也不会出现锈蚀卡滞的问题，活动铰接位置预留了润滑脂注油间隙，定期加注润滑脂就可以保持操作的顺畅性，维护成本极低。不同于外抱式的封堵接头，这款内胀式的连接器不需要占用端口外侧的安装空间，对于一些外侧有焊接凸起、

　　安装边距不足的特殊端口，也能顺利完成密封作业，在液压阀块测试、发动机油道检测、压力容器管路试压等场景下，都可以适配对应的内螺纹端口封堵需求。在建模过程中，对内部的偏心转轴、胀套分割槽、密封件安装槽等细节都做了还原，各活动部件的运动行程与实际产品保持一致，扳动操纵杆时可以直观看到前端胀套的扩张动作，方便设计人员在做测试工装排布时，提前模拟连接器的装夹过程，验证工装与周边部件的干涉情况，也可以作为手动密封类工装设计的参考案例，借鉴其偏心锁紧的结构布局、操作力臂的尺寸配比，优化同类工装的操作手感与密封可靠性。
