适配多规格小外径管道的减振环夹结构

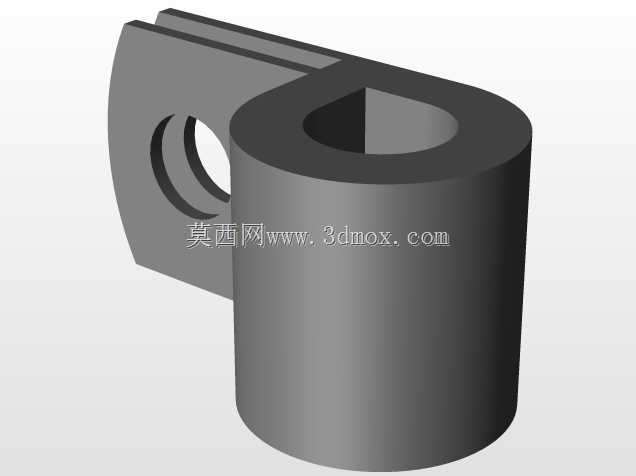

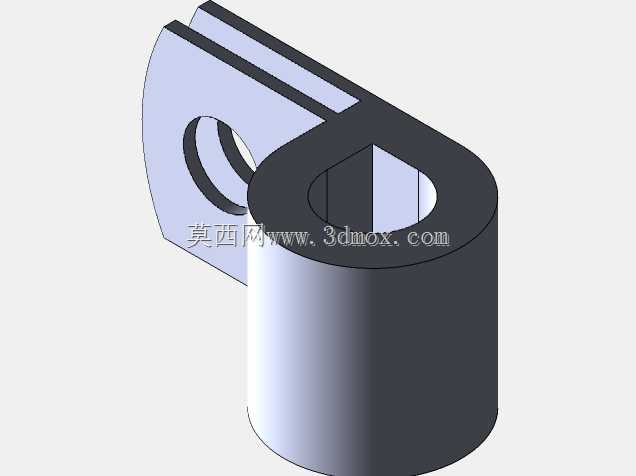

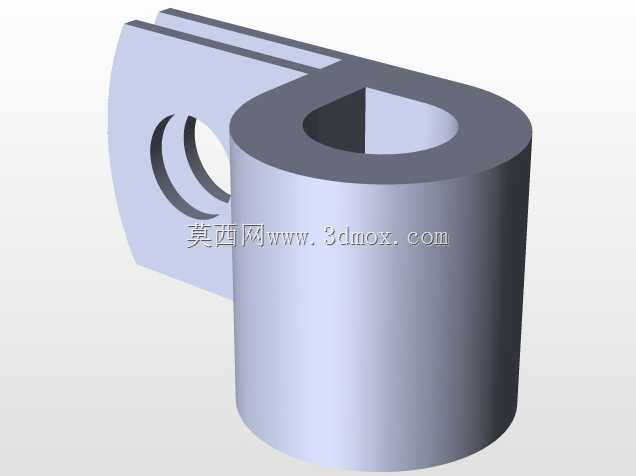

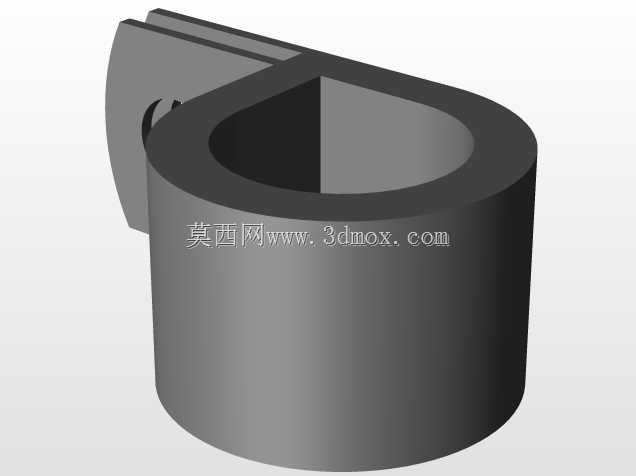

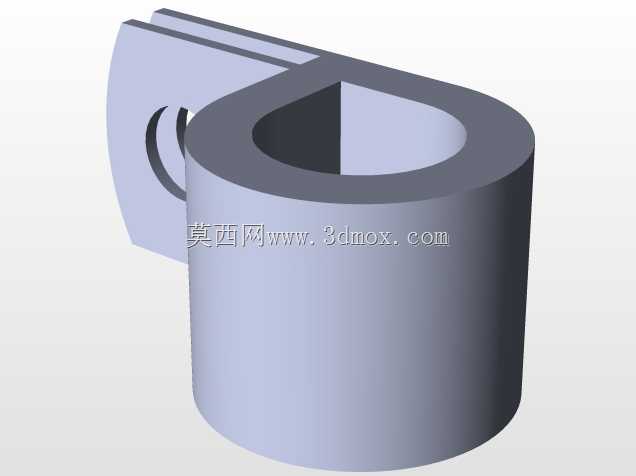

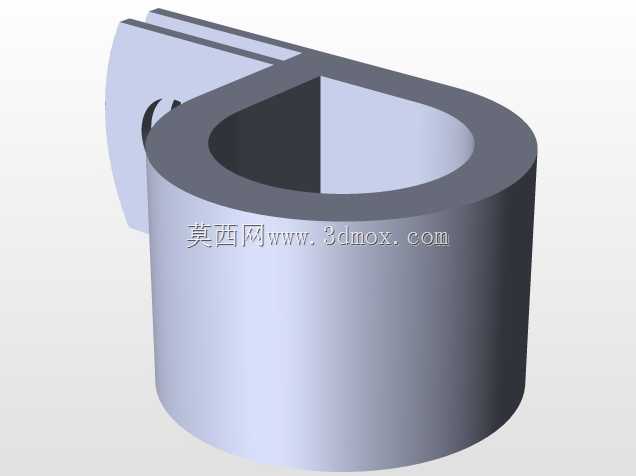

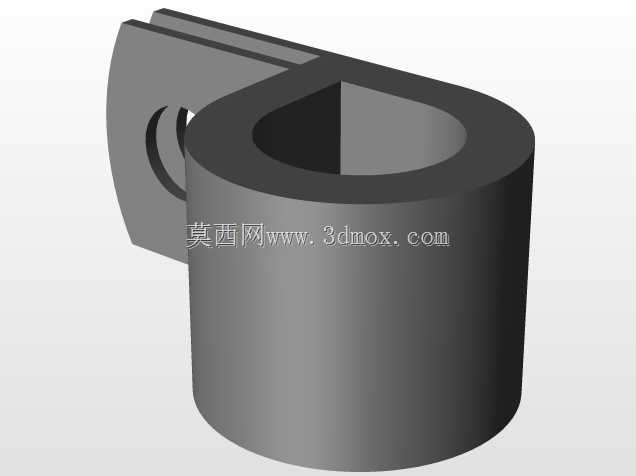

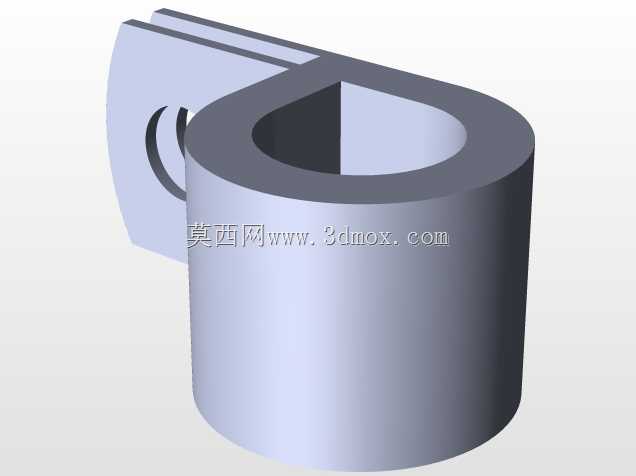

　　在小型流体管路布设场景里，管路的振动传导与固定可靠性一直是现场安装容易忽略却影响长期运行稳定性的细节，尤其是气动控制回路、小型液压支路、低压流体输送管线这类常用1/4、3/8、1/2英寸外径管道的布设场景，普通管夹要么硬接触固定容易把泵阀端的振动顺着管壁传导到安装基面，要么夹持力不足在设备长期运行的振动下出现松脱移位，这款减振环夹就是针对这类小外径管路的固定需求做的结构设计。从结构形态上看，这款环夹采用单悬臂抱合加安装耳的一体式结构，下半部分是整圆式的抱合腔体，用来套在管道外壁，上半部分延伸出带安装孔的双耳固定端，两个耳片之间预留了锁紧间隙，安装时可以通过穿过耳片孔的紧固件调整抱紧力度，既不会因为硬挤压损伤薄壁管道的外壁，

　　也能保证夹持状态下管道不会出现轴向窜动。设计时特意把抱合腔体的内壁做了光滑圆弧过渡，没有尖锐棱角，避免长期夹持下在管道外壁形成应力集中点，尤其是针对尼龙管、PU气管这类非金属软质管路，光滑的内壁接触面可以减少管路被夹扁、磨破的风险。安装边界上，固定耳片的开孔尺寸适配常规的M4、M5规格紧固件，不管是直接锁在设备钣金基面，还是搭配减振垫固定在型材支架上都能兼容，抱合段的圆柱高度做了针对性优化，既保证和管道有足够的轴向接触长度分散夹持应力，又不会占用过多的管路布设空间，在密集排布的小型阀岛周边、设备内部狭窄走管区域也能顺利安装。实际使用中，这款环夹的抱合段和固定耳片之间做了圆滑的应力过渡结构，避免长期受振动载荷时在弯折位置出现应力断裂，

　　区别于普通冲压成型的薄铁皮管夹，这种一体式结构的刚性更好，夹持状态下的形变量更小，即使设备长期处于小幅高频振动的工况下，环夹本身也不会出现金属疲劳导致的夹持力衰减。针对不同外径的适配，这款环夹的抱合腔内径分别对应1/4、3/8、1/2英寸的管道外径公差带做了匹配，安装时不需要额外加衬垫就能实现贴合抱紧，如果是有更高减振需求的场景，也可以在抱合腔内壁粘贴薄型橡胶垫，进一步阻断振动的传导路径，把管路自身的流体脉动、泵组运行带来的振动阻隔在环夹位置，避免振动顺着安装基面传递到其他精密元器件上。在设备走管的实际选型里，这类环夹通常用在气动元件的进出气端管路固定、小型冷却回路的水管定位、低压润滑管路的走线固定场景，相比传统的扎带固定、

　　钢丝捆绑的方式，这种环夹的固定方式更规整，后期维护拆换管路时只需要松开耳片的紧固件就能取下管道，不需要剪断扎带重新做捆扎，维护效率更高。结构建模的时候，要注意抱合腔体的圆度公差，还有两个固定耳片的平面度，避免安装时耳片贴合不紧导致锁紧后环夹出现偏斜，导致抱合段和管道不同轴，出现局部应力集中的问题；另外两个耳片之间的间隙尺寸要控制在合理范围，间隙太小会导致锁紧时没有足够的变形量抱紧管道，间隙太大则会降低耳片的结构强度，长期锁紧下容易出现耳片张开变形的问题。从安装空间的预留角度，这款环夹安装后在固定耳片侧需要预留出紧固件的操作空间，抱合圆柱段的径向尺寸比对应管道外径大出的部分要在走管排布时提前核算，避免和相邻的管路、元器件出现安装干涉，尤其是在多管路并排固定的场景下，相邻两个环夹的安装间距要根据管路的材质调整，非金属管路的支撑间距控制在300-500mm，金属硬管的支撑间距可以适当放大，保证管路在运行过程中不会因为自重出现下垂变形。
