3/8开口滑动螺栓弹簧卡扣结构设计

　　日常在户外索具连接、轻型吊装辅具、仓储物流挂装、小型设备管线固定这类场景里，经常会遇到需要快速拆装、同时要保证连接可靠性的需求，这类3/8开口规格的滑动螺栓弹簧卡扣，就是针对这类中等载荷的快接场景设计的连接件。从实际使用的角度看，这类卡扣不需要额外工具就能完成挂接和拆卸，内部的弹簧结构会持续给滑动锁舌提供复位推力，在挂入对应挂点后，锁舌会自动回弹封闭开口，避免作业过程中受震动、拉扯导致卡扣意外脱开，相比传统的螺栓固定式挂扣，拆装效率能提升数倍，同时又比无锁结构的普通挂钩安全冗余更高。

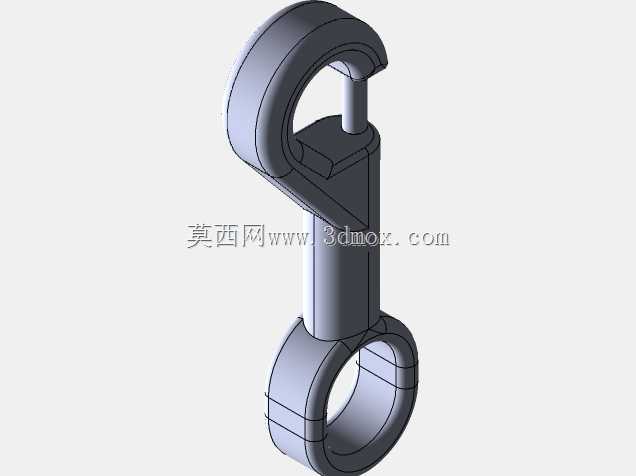

　　在做这个结构的三维设计时，首先要考虑的是实际使用中的受力边界，3/8开口的尺寸是匹配行业内通用的对应直径挂杆、吊环规格，安装时不需要对配套挂点做额外改造，能直接适配现有标准规格的连接件。整个卡扣的主体分为钩体、滑动锁栓、复位弹簧、底部连接环四个部分，钩体的弧形挂接面做了等半径的圆弧过渡，避免挂接后应力集中在棱角位置，长期受交变载荷出现开裂问题；滑动锁栓的行程刚好覆盖整个开口宽度，锁栓和钩体的配合间隙控制在合理范围，既不会因为间隙过大出现晃动旷量，也不会因为间隙过小导致弹簧复位卡滞，在有少量粉尘、轻微锈蚀的工况下也能正常动作。

　　底部的连接环采用一体式闭环结构，和钩体主体的衔接位置做了加厚的圆角过渡，这个位置是整个卡扣受拉时的应力集中区，加厚处理能避免受拉时从衔接处断裂，连接环的内孔尺寸同样适配3/8规格的连接螺栓、卸扣或者织带，能满足不同场景的连接需求。设计时特意将弹簧内置在钩体的立柱腔体内，不会暴露在外部，一方面能避免弹簧在使用过程中被外物勾挂变形失效，另一方面也能减少外部环境的泥沙、水汽对弹簧的侵蚀，延长整个扣件的使用寿命。

　　从安装边界来看，整个卡扣的整体长度控制在常规同规格扣件的通用尺寸范围内，挂接后占用的空间和传统同载荷等级的挂钩一致，替换现有设备上的旧扣件时不需要调整周边的结构空间，直接替换即可。锁栓的滑动按压位置做了防滑的平面处理，操作人员戴劳保手套也能顺畅按压解锁，不会出现打滑按不动的情况。在实际工况验证中，这类卡扣常被用在轻型工具挂装、安全绳辅助挂点、物流周转箱的吊挂连接、小型设备的舱门快开卡扣等场景，能承受中等强度的静拉力，同时满足频繁拆装的使用需求，弹簧的复位力度经过调校，既不会因为弹力过大导致按压解锁费力，也不会因为弹力过小导致锁舌无法完全封闭开口，在常规的震动工况下不会出现自行滑开的问题。

　　结构建模时，各个配合面的公差都按照五金冲压件、机加工件的通用公差设定，后续开模或者机加工生产时不需要额外调整公差带，能直接对接生产工艺。钩体的外形没有多余的突出棱角，所有外露的边缘都做了倒角处理，避免操作人员使用时被锐边划伤，也能减少挂接时对配套连接件、被吊挂物件表面的刮损。滑动锁栓的顶端做了小角度的导向斜面，挂接时如果对准位置有小幅偏差，斜面能顺着挂点的推力自动压下锁栓，不需要刻意手动按压就能完成挂接，进一步提升操作的便捷性。
