1/4-20UNC规格混凝土锚固用螺柱锚固件

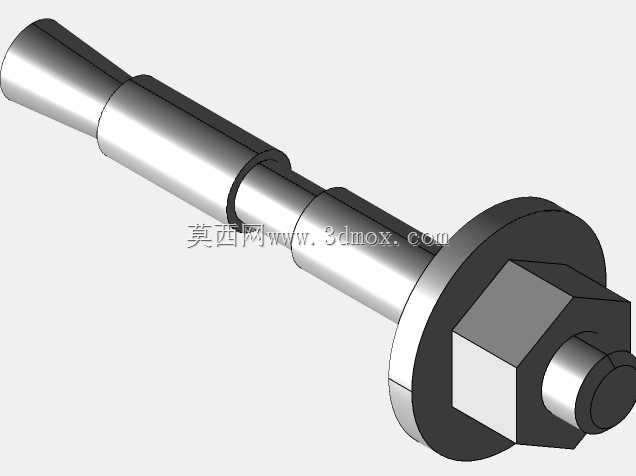

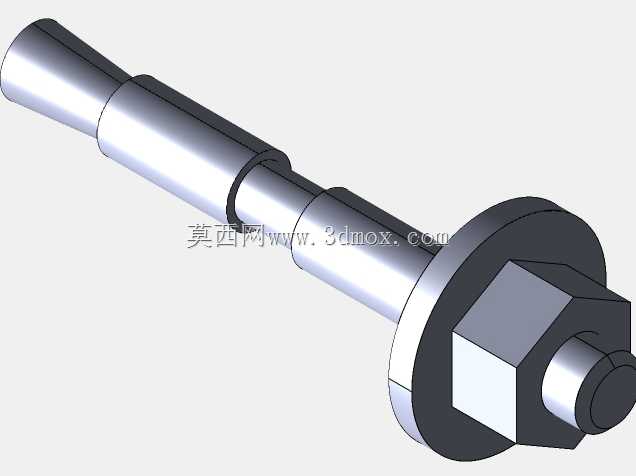

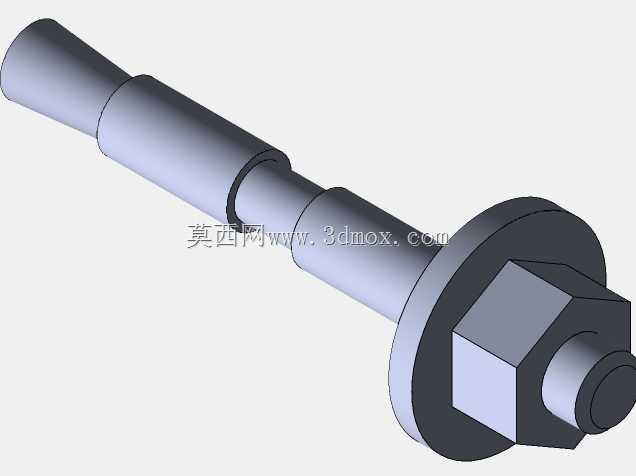

　　在建筑结构后锚固、机电管线支吊架固定、小型设备基础安装这类涉及混凝土基材的施工场景里，这类1/4-20UNC螺纹的螺柱锚是非常常用的紧固连接件，和普通外六角螺栓不同，它的结构是专门针对混凝土基材的锚固受力逻辑设计的，不需要预先在混凝土内攻丝，依靠自身结构与基材的咬合、胀紧作用实现可靠的紧固连接，适配轻载到中等载荷的固定需求。从结构设计逻辑来看，这款螺柱锚的杆部做了分段变径设计，靠近锚固端的锥头结构是实现胀紧锚固的核心，当螺柱被打入预先钻好的混凝土孔内，配合配套的胀套（部分安装场景会搭配薄壁金属胀套使用），锥头会将胀套撑开，让胀套外壁紧紧压在混凝土孔壁上，通过机械咬合力和摩擦力共同承担轴向拉力与横向剪切力，避免受载后出现拔出、

　　滑移的问题。中间段的光杆部分直径略小于螺纹段大径，一方面可以降低打入过程中的阻力，避免杆部与孔壁过度摩擦刮下混凝土碎屑影响锚固密实度，另一方面光杆段的光滑表面可以减少应力集中，在承受交变载荷时降低杆部断裂的风险。靠近外端的六角头与法兰盘是一体化设计的，法兰盘的直径大于六角头对边尺寸，安装时可以直接压在被固定件的安装孔表面，不需要额外加装平垫圈，既增大了承压面的接触面积，降低被固定件表面的压应力，避免薄件被压溃，也能在拧紧过程中起到防松的限位作用，六角头的尺寸适配标准套筒，可以用常规的电动扳手或者棘轮扳手完成拧紧作业，不需要特殊的安装工具，现场施工的适配性很强。螺纹部分采用1/4-20UNC的统一粗牙螺纹，这是美标通用的紧固螺纹规格，

　　粗牙的螺距设计让螺纹的啮合深度更大，在和配套螺母连接时，即使被固定件的厚度存在一定公差，也能保证足够的啮合扣数，不会出现滑牙的问题，同时粗牙螺纹的抗剪切性能更好，在承受横向振动载荷时不容易出现螺纹松动的情况，适合建筑施工现场存在振动的安装场景。从安装边界来看，这款螺柱锚适配的混凝土钻孔直径需要和锚固端的最大胀开尺寸匹配，钻孔深度需要超过锥头长度至少两倍杆径，保证锥头完全进入孔内有足够的胀紧行程，安装时需要将孔内的混凝土碎屑吹扫干净，避免碎屑垫在胀套和孔壁之间降低锚固力，被固定件的安装孔直径需要略大于光杆段直径，小于法兰盘直径，保证法兰盘可以完全压在被固定件表面，不会出现孔位过大导致法兰盘陷入的问题。在实际选型应用中，

　　这类螺柱锚通常用于混凝土墙面、地面、顶面的支架固定，比如消防管线的支吊架、电气桥架的固定座、小型通风设备的安装脚，也可以用于装配式建筑中预制构件的临时固定，它的锚固力可以满足静态载荷下数百牛的拉力需求，在C30强度的混凝土基材上，正确安装后的抗拔力可以达到普通膨胀螺栓的同等水平，而且因为杆部是一体化结构，没有分体零件的装配间隙，长期受载后的蠕变量更小，比组合式的膨胀螺栓更适合有长期紧固需求的场景。设计这类螺柱锚的三维模型时，需要重点保证各段直径的同轴度，锥头的锥度需要和配套胀套的内锥度完全匹配，否则安装时会出现胀套胀开不均匀的问题，导致局部锚固力不足，六角头和法兰盘的过渡位置需要做圆角处理，避免淬火处理时出现应力裂纹，螺纹段的收尾处需要做退刀槽设计，保证螺母可以拧到法兰盘端面，实现被固定件的完全压紧，不会因为螺纹收尾的不完整牙型导致螺母无法拧紧到位。另外杆部的表面粗糙度需要控制在合理范围，光杆段不需要过高的光洁度，适当的粗糙度反而可以在打入时起到导向作用，锥头部分需要做倒角处理，避免打入时刮伤胀套内壁，影响胀紧效果。
