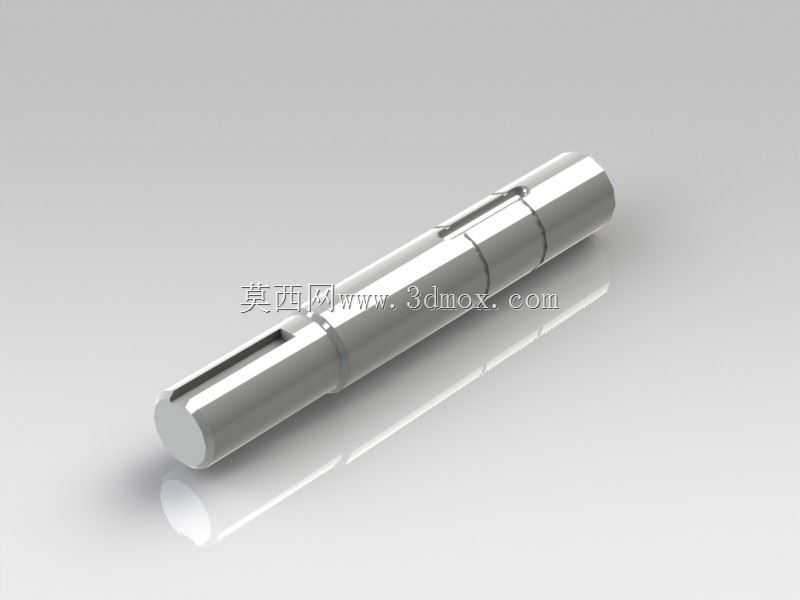

液压油泵传动用阶梯式金属泵轴

　　在液压动力传输系统中，泵轴作为连接动力输入端与液压泵转子组件的核心传动零件，直接决定了动力传递的稳定性与泵组运行的可靠性，这类零件常见于各类中低压液压油泵的装配结构中，适配机床液压站、工程机械液压系统、工业设备液压动力单元等多种应用场景，承担着将电机输出的旋转扭矩平稳传递给泵内叶轮、齿轮或柱塞组件的核心作用，一旦泵轴出现变形、键槽磨损或者同轴度超差，会直接导致泵组输出压力波动、运行异响，甚至出现动力中断、泵体内部零件磕碰损坏的故障。

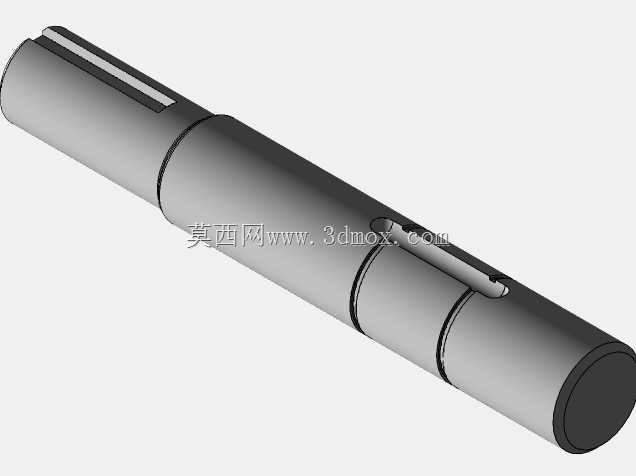

　　从结构设计来看，这款泵轴采用多段阶梯式轴身结构，不同轴段的直径差经过受力核算，既满足了轴承内圈、传动叶轮、密封组件的安装定位需求，也尽可能降低了轴身整体重量，减少旋转过程中的转动惯量，避免启停阶段的扭矩冲击对轴身造成疲劳损伤。轴身开设的两处键槽分别对应动力输入端与泵内转子的安装位置，键槽的宽度、深度以及与轴身中心线的对称度公差，都按照传动件配合要求做了对应设计，能够保证平键安装后无偏斜，扭矩传递过程中键侧受力均匀，不会出现局部应力集中导致的键槽崩裂问题。轴段的过渡位置均采用圆角过渡处理，避免直角台阶带来的应力集中问题，这一细节设计能够大幅提升轴件在交变载荷下的疲劳寿命，适配液压泵长期连续运行的工况需求。

　　在安装边界方面，轴身各段的长度尺寸与直径公差，完全匹配标准系列液压油泵的腔体安装尺寸，两端轴颈的尺寸适配常用规格的深沟球轴承或者滚针轴承，安装后轴承内圈与轴颈为过盈配合，能够保证旋转过程中内圈与轴身无相对滑动，避免轴颈磨损。轴身预留的密封件安装位，适配标准规格的骨架油封，安装后油封唇口与轴身表面贴合紧密，能够有效防止泵体内液压油沿轴身向外泄漏，同时阻挡外部粉尘、杂质进入泵腔内部，保障液压油的清洁度。轴的两端端面做了倒角处理，既方便装配过程中轴承、叶轮等零件的顺利导入，也避免装配时尖锐棱边划伤密封件或者安装孔内壁。

　　从实际使用的角度考量，这类泵轴的选材通常采用调质处理的中碳结构钢，表面经过精磨加工，轴颈位置的表面粗糙度满足轴承配合的精度要求，能够保证轴承运转平稳，降低运行过程中的振动与噪音。轴身的同轴度公差控制在合理范围内，高速旋转时不会出现偏心甩动的问题，能够减少轴承的额外径向载荷，延长整套泵组的维护周期。在建模过程中，这类轴类零件需要重点关注各轴段的尺寸公差配合、键槽的位置精度、过渡圆角的尺寸标注，所有结构都要符合机械加工的工艺要求，避免出现无法加工或者装配干涉的问题，比如键槽的端部退刀槽尺寸要适配铣刀的加工范围，轴端的中心孔要满足车床、磨床加工的装夹定位需求，确保设计完成的三维模型能够直接用于后续的工程图输出与加工制造。
