黄铜全螺纹弹簧接头螺柱结构设计

　　在小型精密机械的弹性连接、张紧调节机构中，这类带端部挂孔的全螺纹黄铜螺柱是非常常见的连接件，常被用于仪器仪表内部的弹簧挂接、小型传动机构的张紧限位、电子设备的接地导通连接等场景，相比普通钢制螺柱，黄铜材质自带的自润滑特性与低磁、耐腐蚀属性，让它在潮湿工况、弱电连接场景、需要频繁微调张紧量的机构里有不可替代的使用价值。

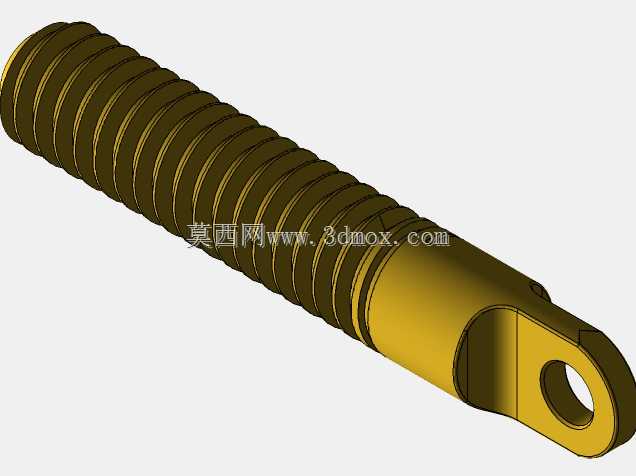

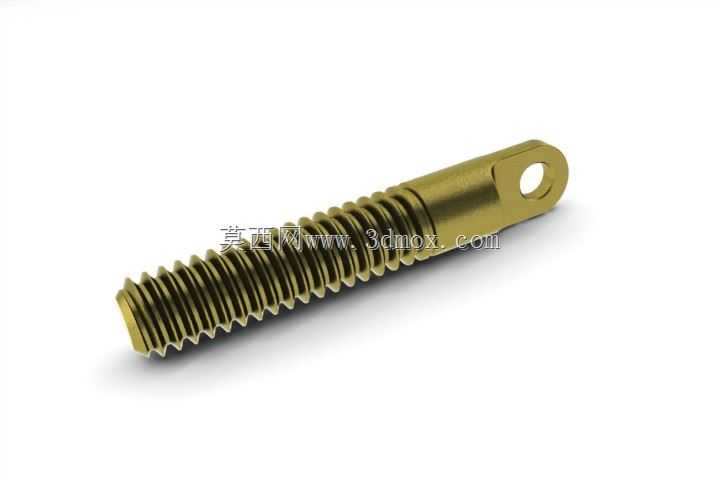

　　从结构设计逻辑来看，这款螺柱采用1/4-20美制统一螺纹，全螺纹覆盖整个杆身，没有设置光杆段，这样的设计是为了最大化螺纹调节行程，在安装时可以通过旋转螺柱任意调整端部挂孔的轴向位置，适配不同初始长度的弹簧张紧需求，不需要额外搭配多个调节螺母来补偿行程不足的问题，能有效减少机构的零件数量，压缩装配空间。端部的扁位挂孔采用铣扁后钻孔的工艺结构，挂孔轴线与螺柱轴线垂直，孔边做了微小的倒角处理，避免挂接弹簧时锐边切割弹簧钢丝造成弹簧端部断裂失效，扁位结构同时也能在装配时给扳手提供夹持位，不需要在螺纹段额外加工扳手槽，避免破坏螺纹牙型影响调节顺畅度。

　　从安装边界来看，这款螺柱的有效螺纹长度为1英寸，安装时需要预留的轴向空间要略大于螺纹总长度，保证螺柱在最大调节行程下不会与相邻结构发生干涉，螺纹大径符合1/4-20螺纹的标准尺寸，配套的内螺纹件可以直接选用标准美制铜螺母或者在安装基体上直接攻丝，不需要定制特殊规格的螺纹件。端部挂孔的内径适配常规线径的拉伸弹簧挂钩，挂孔的位置精度控制在螺纹中径的同轴度公差范围内，保证挂接弹簧后弹簧的拉力方向与螺柱轴线重合，避免长期受偏载力导致螺柱弯曲变形或者螺纹磨损加快。

　　在实际设备应用中，这类螺柱常出现在小型继电器的触点复位弹簧挂接、精密检测设备的探针张紧机构、老式通讯设备的天线弹片连接、小型气动元件的复位弹簧固定等位置，黄铜材质的导电性能优秀，在需要同时实现机械连接与接地导通的场景里，可以省去额外的接地导线零件，让机构结构更紧凑。设计时特意保留了螺纹起始端的引导牙，没有做过长的倒角，是为了保证螺纹啮合的有效牙数足够，在承受弹簧最大拉力时不会出现滑牙失效，螺纹牙型的精度按照2A等级控制，既能保证旋转调节时的顺畅度，又不会因为配合间隙过大导致张紧后出现松动移位。

　　很多刚接触精密机构设计的工程师容易忽略这类小零件的细节设计，比如把挂孔直接开在圆柱杆身上不做铣扁处理，会导致挂孔边缘的壁厚不均匀，受拉力时应力集中在孔的薄壁侧，很容易出现端部断裂的问题；又比如选用部分螺纹的螺柱，会导致调节行程不足，装配时需要额外加垫片调整位置，增加装配复杂度。这款螺柱的设计把所有装配、受力、调节的需求都整合在单一零件上，没有多余的结构，加工时只需要走车削、铣扁、钻孔三道工序就能完成，加工成本低，良率高，非常适合大批量应用在小型精密设备上。在做三维建模的时候，螺纹部分要注意牙型角的角度控制，不能简化成贴图螺纹，要还原真实的牙型轮廓，方便后续做有限元受力分析时准确模拟螺纹啮合处的应力分布，端部挂孔的位置要和螺纹的起始位置做角度对应，方便装配时调整扁位的朝向，适配不同的安装空间布局。
