线面板连接器剖视结构三维设计作品

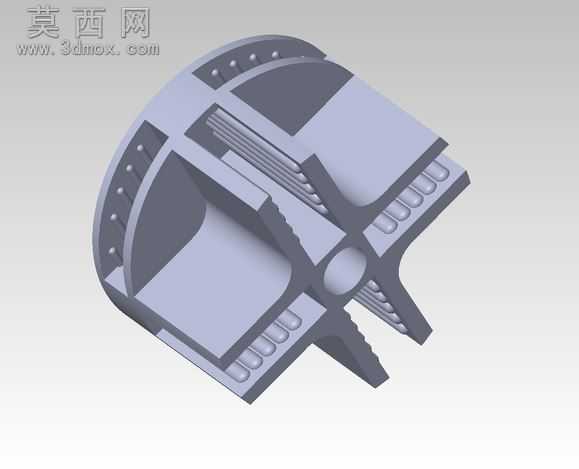

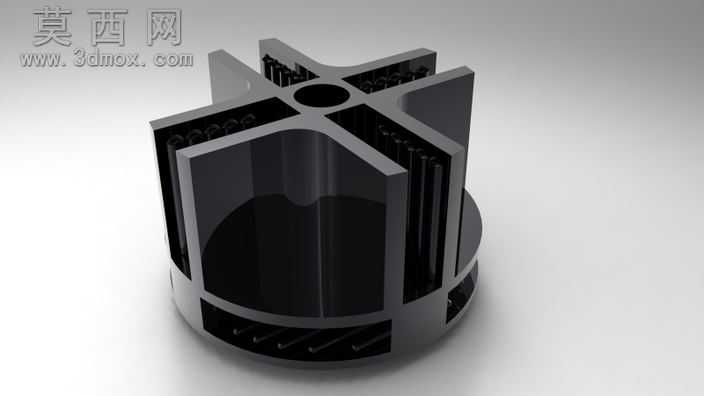

本作品为线面板连接器的三维剖视设计模型，采用SolidWorks完成全参数化建模，通过半剖视的展示形式完整呈现连接器的内外结构细节，建模过程严格遵循电气接插件的通用设计规范，对每一处结构特征都做了精准的尺寸约束，确保模型可直接用于后续的结构验证、装配模拟与生产参考。模型主体采用哑光工程塑料材质渲染，还原了连接器常用的PA66玻纤增强材料的质感，金属接触件部分做了金属哑光质感处理，区分不同材质部件的视觉层次，渲染过程中采用柔和的环境光搭配定向补光，清晰展现剖切面的结构轮廓与内部腔体的布局，避免光影过强遮挡结构细节。从结构设计来看，该连接器为圆形面板安装形式，外部壳体带有均匀分布的安装定位凸点，用于面板装配时的周向防转与定位固定，壳体内部设置有多道分层的接触件安装槽，可容纳多组线芯连接端子，槽位之间设置有隔离筋结构，避免不同线芯之间出现信号干扰或短路问题；中心位置设置有中心定位柱，用于公母头对接时的同轴度定位，保证插合过程的顺畅与连接后的接触稳定性；尾部设置有分线导向结构，带有多道防滑与分线筋位，可对接入的线缆起到固定、分线与防拉扯的作用，避免线缆受外力时导致端子松脱。设计过程中充分考虑了连接器的实际使用场景，针对面板安装的密封需求、多线芯连接的排布需求、对接时的定位导向需求都做了对应的结构优化，剖视结构的设计让使用者可以直观观察到内部的端子排布、腔体分隔、定位结构的设计逻辑，无需拆解模型即可清晰掌握整个连接器的装配关系与工作原理，模型的所有特征均保留建模历史，可根据实际使用需求调整安装尺寸、端子数量、壳体壁厚等参数，适配不同的面板安装与线缆连接场景。
