拉伸试验机专用传动轴结构设计

　　在材料力学性能检测领域，拉伸试验机是测定金属、非金属材料抗拉强度、屈服强度、断后伸长率等核心指标的关键设备，而作为动力传递与试样装夹衔接核心的专用轴，其结构合理性直接决定试验数据的准确性与设备运行的稳定性。这类轴件并非通用标准轴可直接替代，需要完全匹配拉伸试验机的加载路径、装夹同轴度要求以及长期交变载荷下的疲劳强度需求，在结构设计阶段需要兼顾传动精度、装夹可靠性与维护便捷性。

　　从实际应用场景来看，该轴安装于拉伸试验机的加载传动链中，一端衔接动力输出端的减速机构，另一端连接试样装夹夹具，在试验过程中需要持续传递轴向加载力，同时要抵消试样装夹偏差带来的微小径向偏载，避免因轴系挠曲导致试样承受附加弯曲应力，最终影响试验数据的有效性。很多实验室的老旧拉伸试验机出现数据离散度偏大的问题，往往不是传感器精度不足，而是核心传动轴出现磨损变形、同轴度超差，导致加载力线与试样轴线不重合，引入了额外的系统误差。

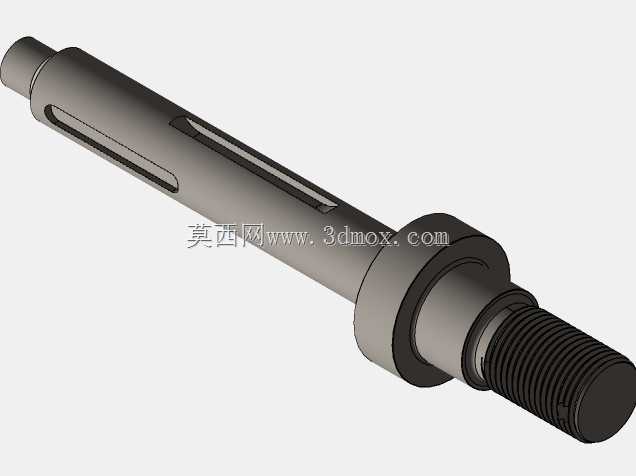

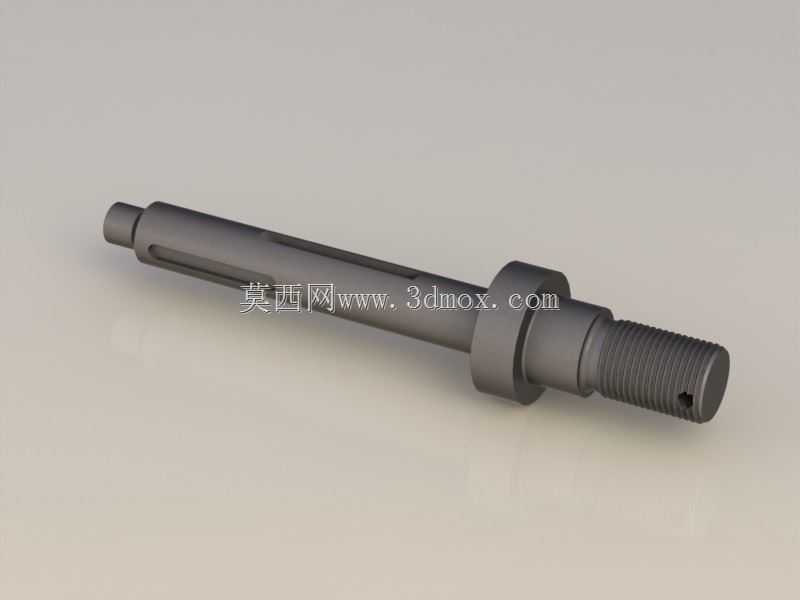

　　在功能特性设计上，该轴采用多段阶梯式结构，不同轴段承担不同的功能职责。最外侧的螺纹段用于锁紧夹具端的连接套，采用细牙螺纹设计，相比粗牙螺纹具备更好的自锁性能，在大载荷反复加载卸载的过程中不会出现连接松动，螺纹末端设计的径向通孔是为了安装开口销，作为螺纹连接的二次防松结构，避免极端载荷下螺纹脱开引发安全事故。紧邻螺纹段的定位轴肩是整个轴的轴向定位基准，轴肩端面经过精加工，垂直度公差控制在0.01mm以内，安装时与夹具座的定位端面紧密贴合，保证轴系与加载轴线的同轴度。中间的光轴段是轴的主体承载段，表面经过磨削加工，粗糙度达到Ra0.8，既可以作为轴承安装的支撑面，也能减少轴段与密封件之间的摩擦损耗，延长密封件的使用寿命。轴身开设的键槽用于传递扭矩，在设备调整夹具位置、实现试样对中动作时，键连接可以稳定传递旋转扭矩，避免轴与连接套之间出现相对转动，键槽的位置经过动平衡校核，避免轴高速转动时出现偏心振动。最内侧的轴段用于连接动力输入端的联轴器，轴径尺寸匹配标准联轴器的装夹范围，无需额外加装轴套即可完成装配，减少了装配环节的累积误差。

　　设计过程中，首先需要明确设备的最大加载载荷，根据材料力学中轴的弯扭合成强度计算方法，确定各轴段的最小直径，再结合安装边界的尺寸约束调整各段长度与轴肩高度。轴肩的高度需要同时满足定位可靠性与应力集中控制的要求，过高的轴肩会在轴肩根部产生过大的应力集中，在交变载荷作用下容易萌生疲劳裂纹，过低的轴肩则无法实现可靠的轴向定位，容易出现连接部件窜动。所有轴段的过渡位置都采用圆角过渡，圆角半径根据轴径差匹配，避免尖角带来的应力集中问题，这一点对于长期承受交变载荷的试验设备轴件尤为重要，很多轴件的早期断裂失效都源于过渡圆角处理不当。

　　从安装边界来看，该轴的总长度需要匹配试验机传动腔的内部空间，两端的伸出长度分别满足联轴器装夹与夹具连接的空间需求，中间支撑轴段的轴径与设备原配的圆锥滚子轴承内圈尺寸完全适配，安装时不需要对轴承座或其他配合部件进行二次加工，可以直接实现替换装配。轴上各功能结构的位置都经过尺寸链校核，装配完成后，轴的轴向窜动量控制在0.02mm以内，径向跳动量不超过0.015mm，完全满足材料拉伸试验对加载同轴度的严苛要求。在选材上，这类轴一般采用40Cr调质处理，毛坯经过锻造细化晶粒，调质硬度控制在28-32HRC，既具备足够的强度承受大载荷，又有良好的韧性抵抗冲击载荷，表面经过淬火处理的配合段，硬度可以达到HRC45以上，大幅提升耐磨性能，延长轴的使用寿命。

　　在实际建模过程中，需要重点关注各功能结构的工艺合理性，比如键槽的宽度与深度要符合标准键的尺寸规格，螺纹段的长度要满足螺母锁紧的行程需求，径向销孔的位置要避开轴的应力集中区域，所有加工面的粗糙度与形位公差都要在模型的工程图中明确标注，方便后续加工制造环节直接参照生产。这类专用轴件的三维建模不能只追求外形相似，必须完全还原每一处功能结构的尺寸与公差要求，才能保证加工出的实物可以直接装配使用，真正服务于设备的维修改造与升级需求。
