四组集成式热流道温度控制箱体结构

　　在注塑成型生产车间的工位布局里，这类温控箱体常被安置在注塑机操作侧的设备台架旁，距离模具热流道接线端的走线长度通常控制在三米以内，避免过长的温控线缆造成信号衰减或者现场走线杂乱绊到操作人员。不同于单组独立的温控模块，四组集成的结构设计，刚好匹配中小型注塑模具常见的四点热流道进胶方案，不用在机台旁堆叠多个独立温控器，能节省操作侧的台面空间，也方便操作人员统一调整各浇口的温度参数。

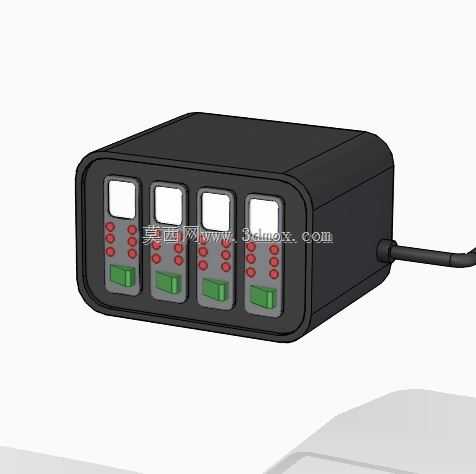

　　从实际使用场景来看，热流道温控的核心作用是维持流道内熔融塑料的温度恒定，避免流道内料温不均导致的浇口冷料、产品缺胶、银丝或者焦烧缺陷，这套箱体的每一路控制单元都对应一组独立的温度采集与输出回路，面板上的显示窗口可以实时反馈对应热嘴的实时温度，下方的红色指示灯分别对应加热输出、温度异常、传感器故障等状态，绿色的船型开关负责单路回路的通断，操作人员在机台旁巡检时，不用打开箱体柜门，站在操作位就能直观看到各路的运行状态，快速排查温度异常问题。

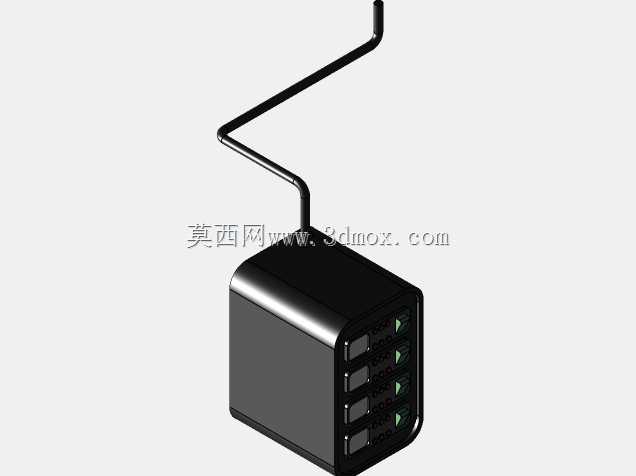

　　设计这套箱体结构的时候，首先要考虑的是现场安装的边界限制，整体外形尺寸控制在长370mm、宽310mm、高260mm，这个尺寸刚好适配车间常用的标准设备置物架层板空间，不会因为箱体过高或者过深导致层板无法容纳，也不会因为尺寸过小导致内部元器件排布拥挤，影响散热与后期检修。箱体采用圆角过渡的钣金外壳结构，边角没有尖锐的直角凸起，能避免车间人员走动搬运物料时磕碰划伤，侧面预留的线缆出线口做了护线套结构，电源线与热流道接线从箱体侧端引出，不会占用正面的操作空间，也能避免线缆弯折磨损导致的漏电或者信号中断问题。

　　内部结构排布上，控制回路的散热通道是设计重点，箱体底部预留了通风间隙，顶部对应位置设置散热格栅，加热控制模块工作时产生的热量可以通过自然对流从顶部散出，不用额外加装散热风扇，既降低了设备运行的噪音，也减少了风扇进灰带来的元器件积灰故障，适合注塑车间多粉尘、有少量油气的生产环境。面板的控制元件排布遵循操作频率逻辑，最常观察的温度显示窗口布置在面板上半区的视觉水平高度，状态指示灯紧邻显示窗口下方，电源开关布置在最下方的操作舒适区，操作人员调整参数或者启停回路时，手臂自然抬起就能触达，不用刻意抬高手臂或者弯腰操作，长时间值守调整参数也不容易产生操作疲劳。

　　在安装适配性上，箱体背部预留了标准的挂装孔位，既可以直接放置在工作台面使用，也可以通过挂孔固定在注塑机的侧边立柱上，适配不同车间的设备布局习惯，箱体底部的四个边角设置了防滑橡胶脚垫，放置在台面上时不会因为机台运行的振动产生滑移，也能避免钣金底部直接刮花台面漆面。每一路控制回路的接线端子都做了清晰的回路标识，现场接线时可以直接对应模具上的热嘴编号，不用反复核对线路定义，能减少换模时的接线调试时间，降低接错线路导致的热嘴烧坏风险。

　　从结构强度角度考虑，箱体外壳采用1.2mm厚度的冷轧钢板折弯成型，拼接处采用满焊打磨处理，整体刚性足够，日常生产中偶尔的工具磕碰或者物料剐蹭不会导致箱体变形，面板的元件安装孔位采用冲压一次成型，开孔精度控制在0.1mm以内，显示窗口与按钮安装后没有明显缝隙，能阻挡车间内的塑料粉尘、油气雾气进入箱体内部，延长内部控制元件的使用寿命。出线端的线缆采用耐油耐温的橡胶护套线，适配注塑车间周边温度偏高、偶尔有脱模剂飞溅的环境，不会因为长期接触油气导致线缆外皮开裂老化。
