车间移动式热流道控制台车结构设计

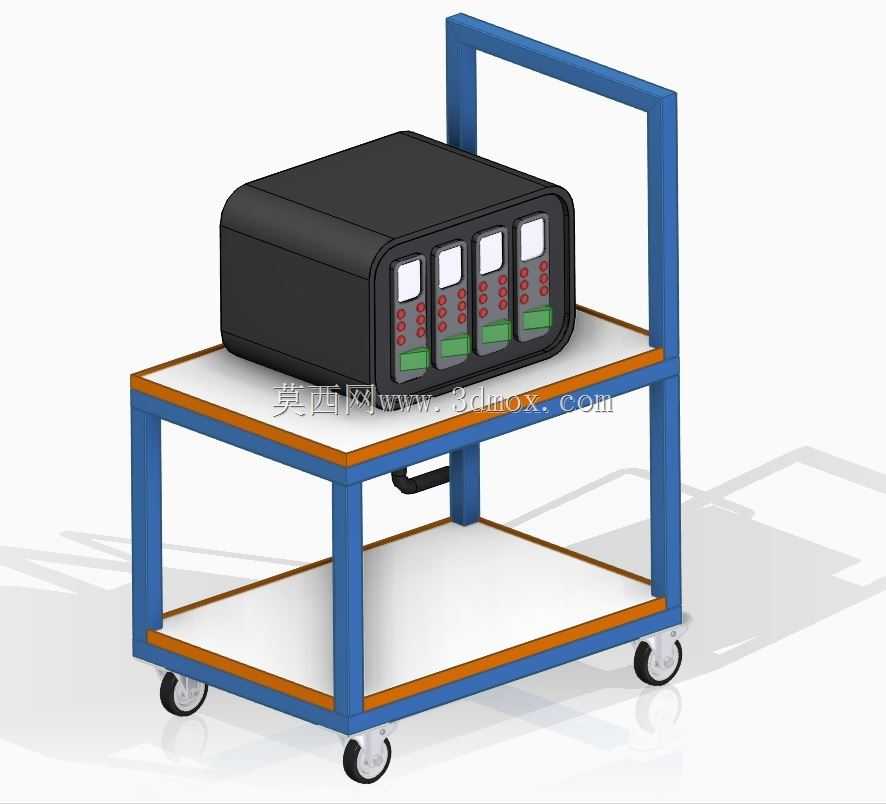

　　在注塑成型生产车间的日常作业场景里，热流道温控装置是保障模具浇注系统温度稳定、避免流道凝料、提升塑件成型质量的核心配套设备，传统的固定式温控箱往往固定在单台注塑机旁，当车间需要跨机台调配温控资源、开展多工位换产作业，或是对模具进行上机前的预调试时，设备的转运、临时放置就成了影响作业效率的痛点，这款带移动脚轮的双层台车结构，正是针对这类现场需求设计的热流道温控装置承载转运工装。

　　从实际使用的功能逻辑来看，这款台车的核心作用是为多组热流道温控模块提供集成化的承载平台，同时满足车间内短距离移动、临时停靠作业的使用需求。上层台面作为温控主机的安装承载面，边缘做了凸起的包边防护，避免设备在推移过程中出现滑落风险，台面的平整性经过结构校核，能够保证温控主机放置后处于水平状态，不会因为台面倾斜导致设备内部接线端子受力松动、或是温控模块的显示面板出现视角偏差影响操作人员参数读取。下层空置的置物平台可以用来存放配套的热流道接线线缆、温度校准工具、备用温控模块等零散配件，避免作业过程中线缆随意拖拽在地面造成磨损、或是配件遗失的问题。

　　设计过程中首先明确了安装边界的硬性尺寸约束，台车整体的长宽高尺寸控制在长370mm、宽310mm、高260mm的范围内，这个尺寸设定是经过现场作业空间校核的：既能够适配市面上主流的4组位集成式热流道温控主机的底部安装尺寸，保证主机放置后四周留有足够的散热间隙，不会因为台面尺寸过小导致设备悬空、或是侧边突出过多容易发生碰撞；同时整体宽度控制在310mm，能够顺利通过车间内设备之间的常规通行通道，不会在跨机台转运时因为宽度过宽卡在设备间隙里，整体高度260mm的设定也符合操作人员站立操作时的视线高度，不需要弯腰或者抬手就能够清晰读取温控面板上的温度参数、调整通道温度设定值，降低长时间操作的疲劳感。

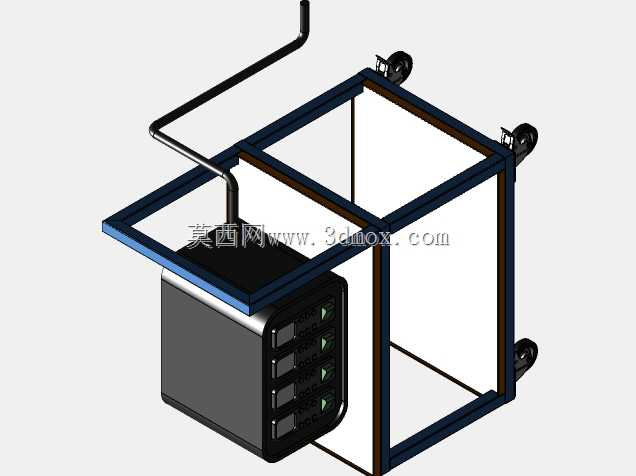

　　框架结构采用方管弯折成型的一体式蓝色喷塑框架，扶手部分与后侧框架一体弯折成型，没有额外的焊接拼接点位，既提升了整体结构的强度，也避免了拼接焊缝处容易积灰、掉漆的问题，推移的时候操作人员可以直接握持后侧的扶手部位发力，受力点的高度刚好适配成年人自然站立时的手部握持高度，推移过程中不需要过度弯腰或者抬臂。底部配置的四个万向脚轮中，两个带刹车功能，在台车推移到指定作业位置后，可以踩下脚轮刹车锁定位置，避免作业过程中台车因为地面震动、或是人员误碰出现滑移，影响接线的稳定性；脚轮采用静音橡胶材质，在车间环氧地坪上移动时不会产生过大的噪音，也不会刮伤地坪表面。

　　台面的分层设计也考虑了承重的合理性，上层台面因为要放置重量较大的温控主机，框架下方做了额外的横撑加强结构，避免长期承重出现台面下沉变形的问题，下层置物平台因为主要存放线缆、工具等重量较轻的物品，采用平板式结构即可满足承重需求，同时两层台面之间的预留高度足够操作人员伸手取放下层的物品，不会因为层间距过小导致拿取配件时磕碰到手。整体结构没有多余的复杂装饰部件，所有的棱角位置都做了圆弧过渡处理，避免车间内人员走动时磕碰受伤，框架表面的喷塑层具备耐油污、耐剐蹭的特性，日常车间清洁时可以直接用抹布擦拭表面的油污、灰尘，维护成本很低。

　　在实际的生产适配场景中，这款台车不仅可以用来承载热流道温控设备，在需要临时转运其他小型电控装置、检测仪器的时候也能够通用，只要设备的底部安装尺寸在台面的承载范围内，都可以借助这款台车实现灵活转运，不需要为每一类小型设备单独配置转运工装，提升了车间通用工装的复用率。结构设计时也充分考虑了加工的工艺性，所有的框架管材都是常规规格的方管，不需要开特殊模具，弯折、焊接、喷塑的加工工艺都是常规机加工车间能够实现的，加工成本可控，后期如果出现部件损坏，也很容易采购替换件进行维修，不需要整体报废。
