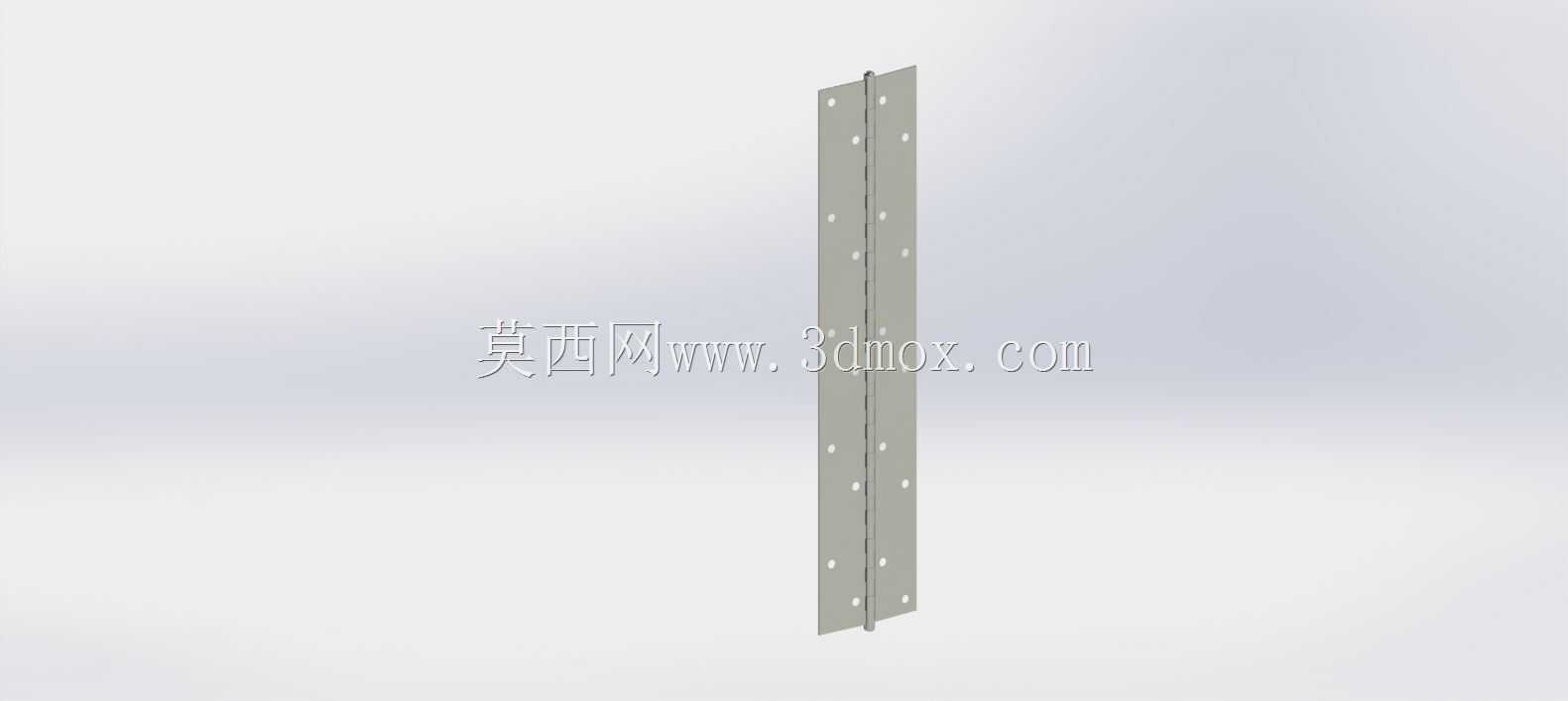

长排孔镀铬长条合页结构设计

　　这款镀铬长条铰链的设计，最初是针对商用冷藏展示柜、比萨保温柜这类需要长幅门板稳定开合的场景做的结构优化，区别于普通短合页仅能覆盖门板局部连接的局限，整长式的页片可以沿着门板侧边全段布置，让门板开合过程中受力均匀分散，不会出现局部应力集中导致的门板变形、合页脱落的问题，尤其适合频繁开合的商用餐饮设备，这类设备日常使用中门板开合频次远高于家用柜体，对连接件的抗疲劳性能要求更高。

　　从结构设计思路来看，页片采用等厚冷轧钢板冲压成型后做表面镀铬处理，镀铬层一方面能提升表面硬度，增强耐磨性能，避免长期开合摩擦导致的页片表面锈蚀、起毛刺，另一方面光滑的镀铬表层也适配商用餐饮设备的卫生清洁要求，油污、水渍沾附后可以直接用消毒抹布擦拭，不会残留污渍渗进基材造成锈蚀。两页片的铰接轴采用隐藏式通长轴设计，没有外露的轴端凸起，既避免了清洁死角，也能防止日常使用中轴端剐蹭操作人员或者勾挂物品，整轴贯穿的设计也比分段式销轴的抗剪切能力更强，能承受更重的门板载荷。

　　页片上的安装孔采用等间距阵列排布，孔位设计适配常规商用柜体的型材安装边距，安装时不需要现场额外打孔，直接匹配标准紧固件即可完成固定，孔位的间距经过反复校核，既保证了固定后的连接强度，不会因为孔距过大导致页片和门板、柜体之间出现缝隙，也避免了孔距过小造成的页片局部强度削弱。安装边界上，页片的折弯边做了微小的避空倒角，合页闭合时两页片之间预留了均匀的转动间隙，不会因为板材厚度公差、安装面的平面度误差出现卡滞、磨边的问题，开合角度可以达到常规柜体需要的180度范围，满足设备门板完全打开后取放物料、清洁内部的操作需求。

　　实际应用中，这类长铰链除了商用餐饮柜体，也可以用在大型设备的检修门、长幅装饰面板的活动连接场景，相比多个短合页拼接安装的方式，整根长条铰链的安装效率更高，不需要反复调校多个合页的同轴度，只要固定两端和中间的几个安装位就能保证整段铰链的转动顺畅，不会出现多个短合页不同轴导致的门板开合卡顿、异响问题。设计过程中也考虑了不同安装场景的适配性，页片的厚度、孔位大小都做了通用化设计，既可以用在薄钢板制作的柜体门板上，也可以适配木质、复合板材的长幅门板连接，只需要匹配对应长度的紧固件即可，不需要对铰链本身做二次加工。

　　从受力特性来看，长条式的页片相当于给门板侧边增加了一条连续的加强筋，当门板承受侧向载荷或者长期使用出现轻微变形趋势时，铰链的整长页片可以拉住门板，避免门板侧边翘曲，这也是很多商用保温、冷藏设备选用这类长铰链的核心原因——这类设备的门板内部通常填充保温材料，自身重量较大，且需要保证门板闭合后的密封性，如果合页受力不均导致门板变形，就会出现密封胶条压合不严、冷量或者热量散失的问题，直接影响设备的使用性能。镀铬的表面处理也让铰链可以适应高湿度、有轻微腐蚀的使用环境，比如冷藏柜内部长期处于低温高湿状态，普通镀锌或者喷漆合页使用一段时间后就会出现涂层脱落、基材生锈的问题，镀铬层的致密性可以有效阻隔水汽和基材的接触，大幅延长连接件的使用寿命，减少设备后期的维护更换成本。
