机床用长槽式定位压紧床夹结构

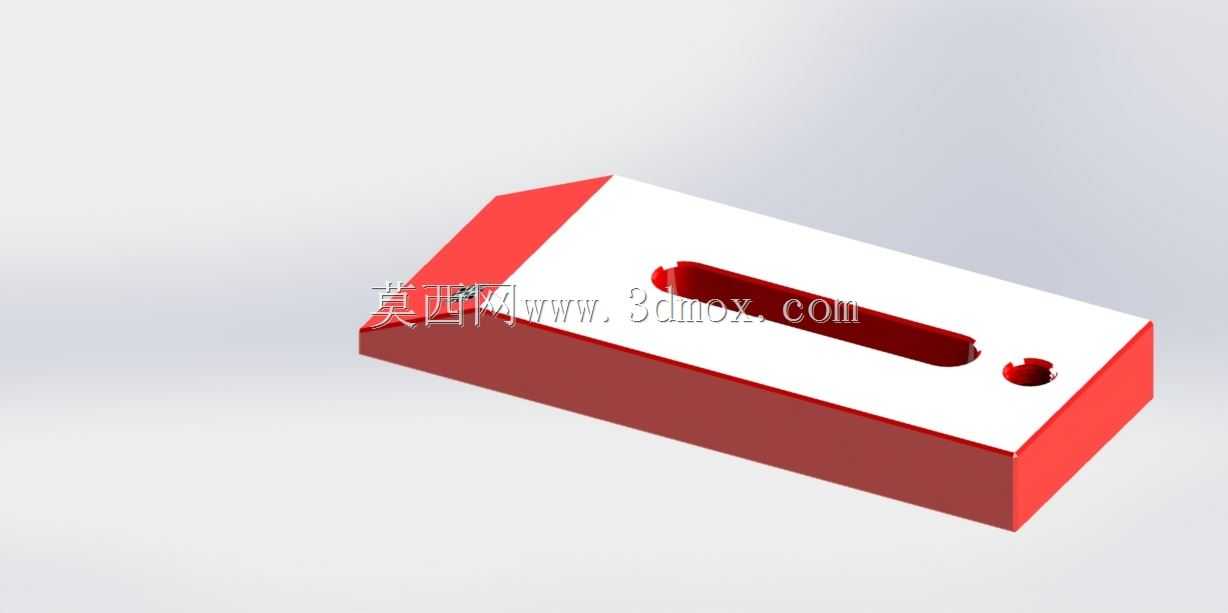

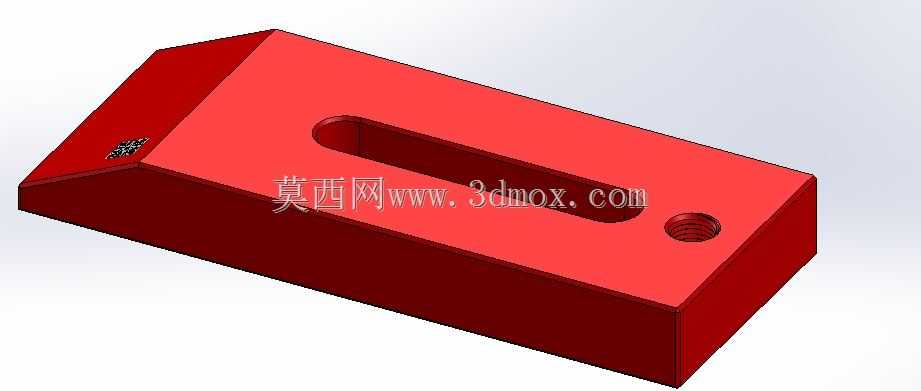

　　在常规金属切削加工的工装布局里，这类床夹是安装在机床工作台T型槽上的基础压紧元件，日常承担工件装夹时的侧向定位与顶面压紧双重作用，不管是立式铣床、普通卧式车床的辅助工装台，还是小型钻床的工件固定工位，都能见到这类结构件的应用场景。和常见的分体式压块不同，这款床夹采用一体式块状基体设计，主体为矩形截面的长条块结构，基体下半部分做了等厚的实体承载区，上半部分加工出一条通长的腰型长槽，长槽的一端预留了一个圆形沉孔，这个沉孔的作用是让压紧螺栓的头部可以直接沉入基体平面以下，避免螺栓突出影响工件的贴合定位，而通长的腰型槽则给压紧位置的调整留出了足够的行程空间，不需要每次装夹都重新对齐螺栓孔，只要沿着T型槽的方向滑动床夹，

　　就能适配不同宽度尺寸的工件装夹需求。从设计逻辑上看，这款床夹的基体棱角做了小尺寸的倒角处理，不是尖锐的直角结构，一方面是避免热处理过程中出现应力集中导致的开裂问题，另一方面也能减少操作人员装夹时被锐角划伤的风险，基体的上下两个贴合面都做了平面度要求，安装面和机床工作台贴合时不会出现翘曲，压紧面和工件接触时能保证受力均匀，不会因为接触面倾斜导致工件装夹变形。实际使用的时候，床夹的安装边界需要匹配工作台T型槽的间距，这款床夹的宽度尺寸适配常规18mm槽宽的机床T型槽，腰型槽的宽度适配M12规格的T型螺栓，安装时只需要将T型螺栓穿入腰型槽，螺栓头部卡在工作台T型槽内，调整好床夹的位置，让床夹的一端压在工件的边缘台阶上，

　　拧紧螺母就能完成固定，不需要额外的辅助支撑块，因为基体本身的高度已经预留了足够的压紧行程，针对厚度在20mm到50mm之间的板类、块类工件，都能直接完成压紧固定。和传统的单独压块相比，这种一体式床夹的刚性更好，重切削工况下不会出现压块变形或者滑移的问题，长槽的设计也让装夹调整的效率提升不少，不需要在工作台上反复拆装螺栓调整位置，只要松开螺母滑动床夹就能快速切换压紧点位，在小批量多品种的零件加工场景下，这种结构的床夹能有效减少工装调整的辅助时间。另外这款床夹的沉孔设计也考虑了螺栓的防护问题，加工过程中产生的切屑不会直接堆积在螺栓头部，清理的时候只需要扫过床夹上表面就能完成切屑清理，不会出现切屑卡入螺栓槽导致螺母拧不动的情况，基体的实体结构也保证了足够的夹紧力承载上限，在承受最大15kN的压紧力时不会出现断裂或者塑性变形，完全能满足常规铣削、钻削工序的装夹强度要求。
