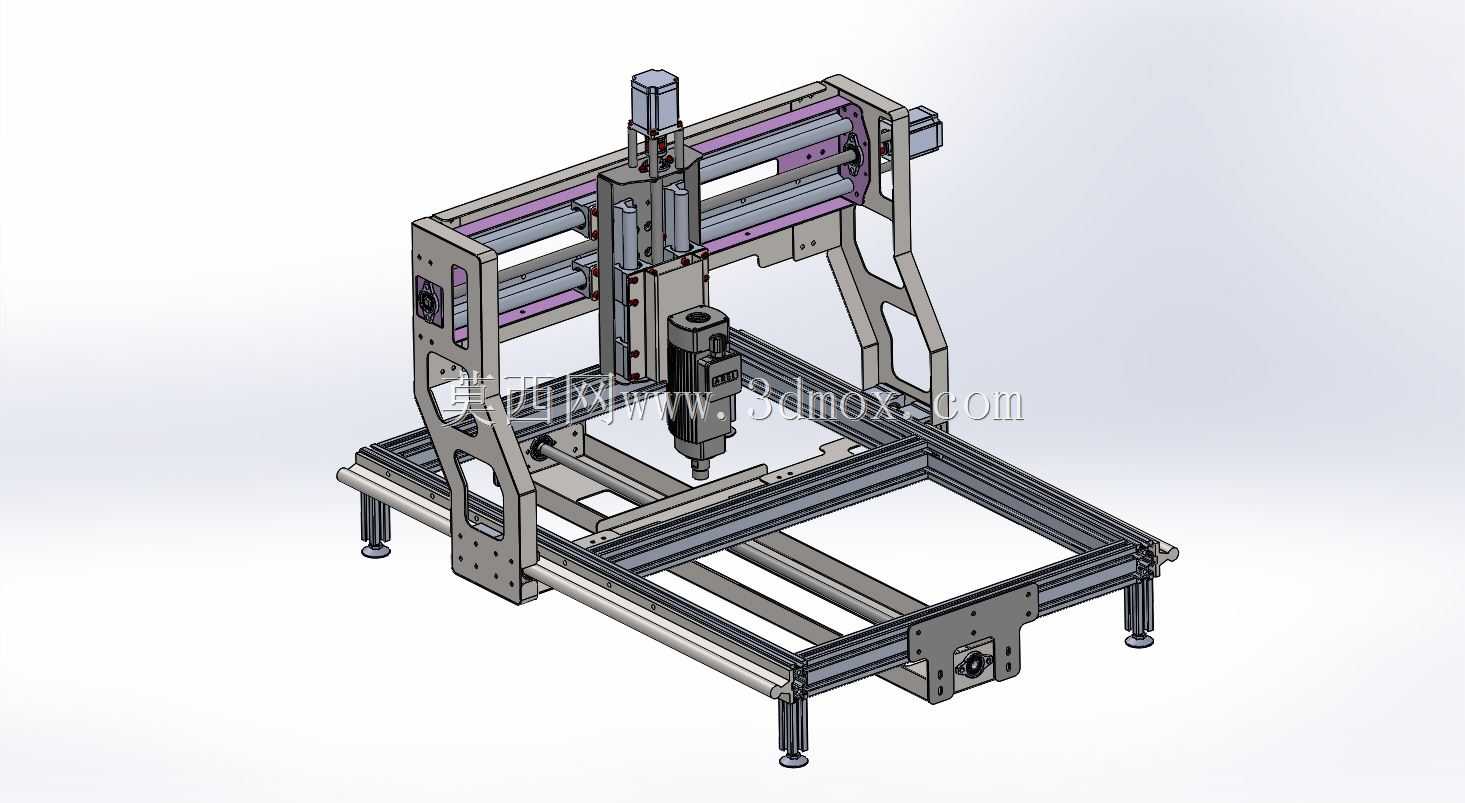

龙门式数控雕刻切割加工设备结构

　　这套三维结构对应的加工设备，目前广泛应用于广告标识加工、小型木工板材开料、工艺浮雕制作、薄型有色金属铣切等生产场景，不少小型加工坊、定制化生产车间会选用这类结构的设备完成小尺寸工件的柔性加工，相比大型加工中心，这类设备占地更小、部署灵活，能适配多批次小批量的加工需求，不需要做复杂的地基施工，普通硬化车间地面即可完成安装调试。

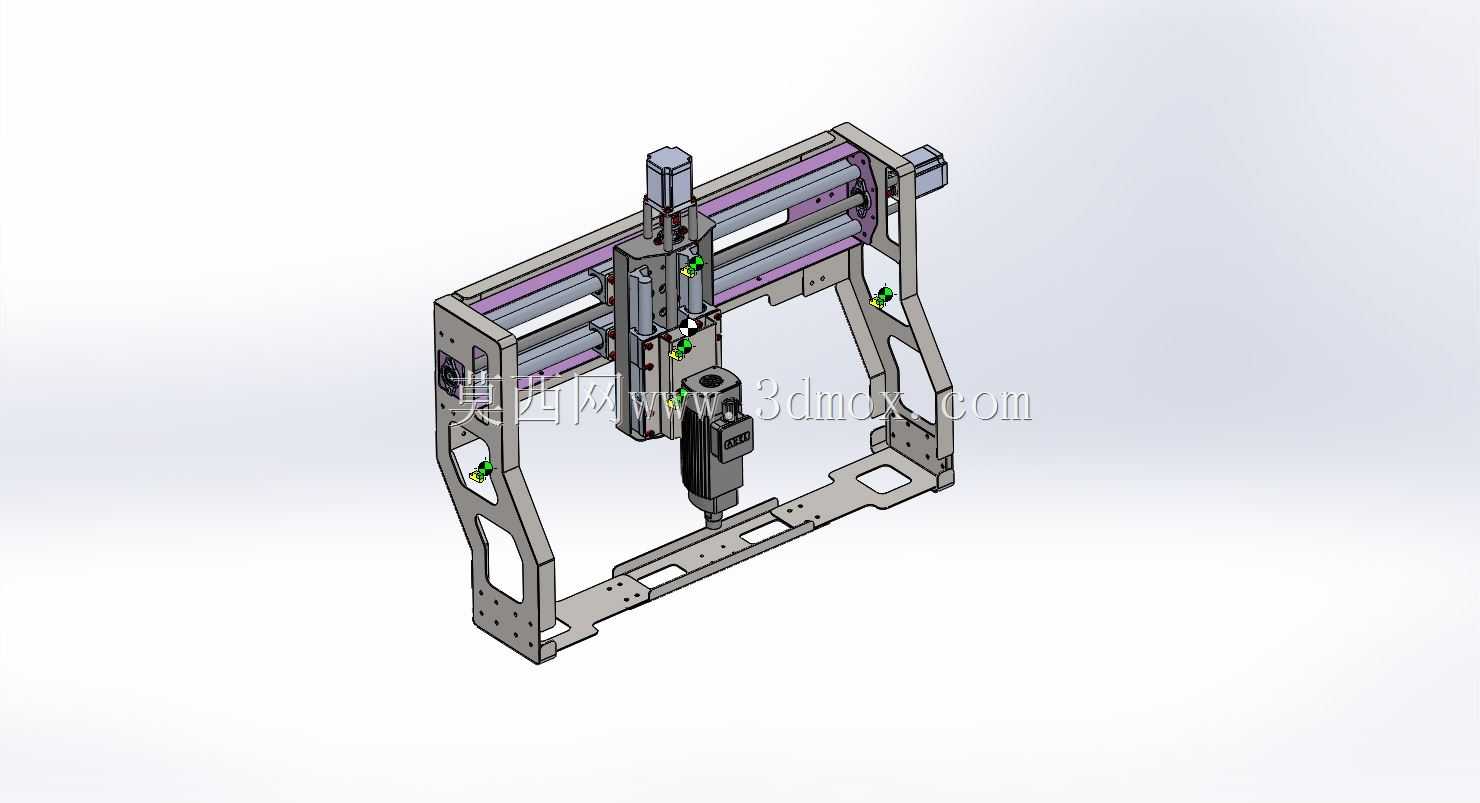

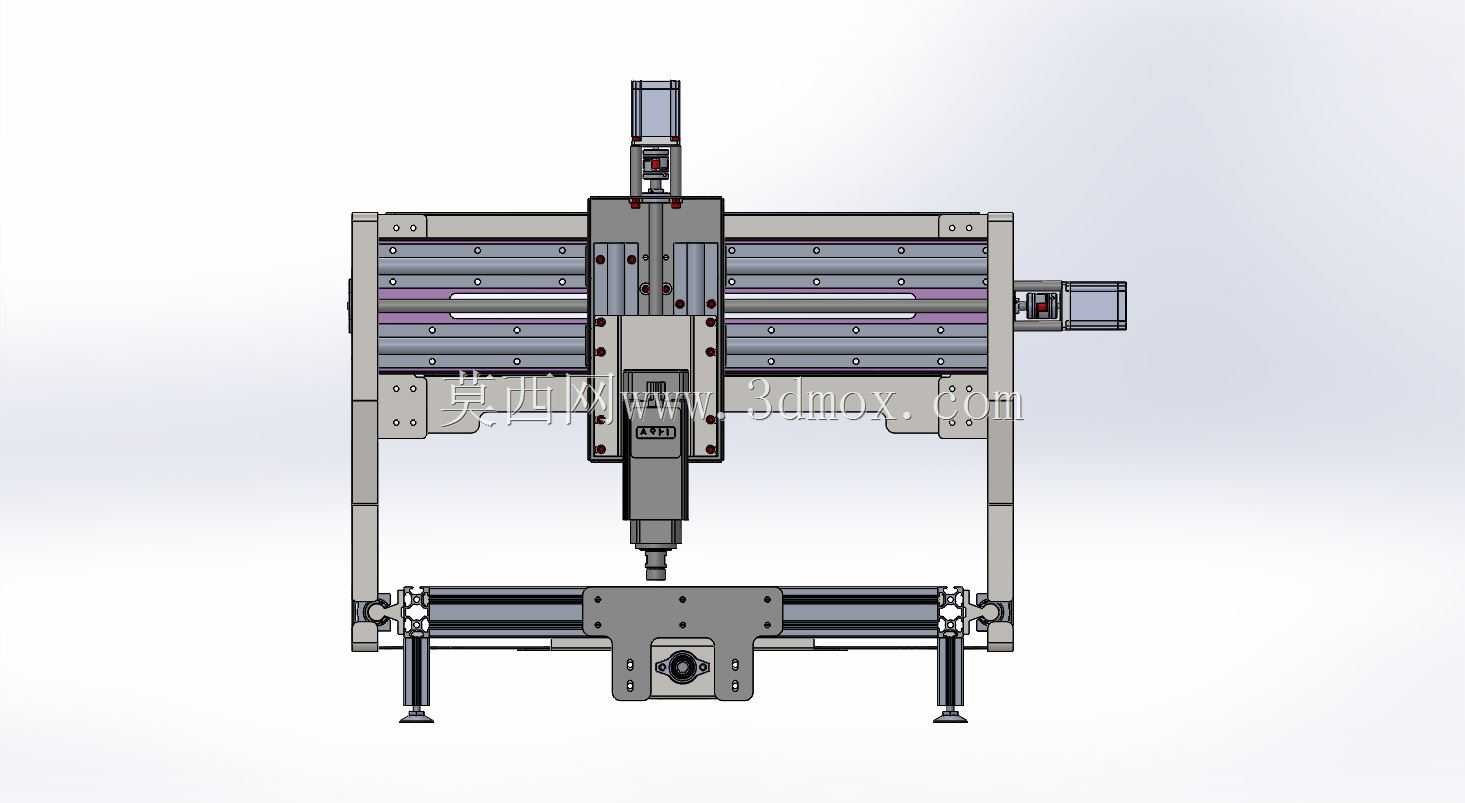

　　从实际加工用途来看，该设备可完成平面铣削、轮廓切割、浮雕雕刻、钻孔打点等多类加工工序，针对亚克力、PVC板、密度板、薄铝板、环氧板等常见加工材质都能适配，更换不同的加工刀具即可切换加工工艺，不需要对主体结构做大幅改动。设备的核心功能依托三轴联动的传动体系实现，横向长导轨作为X轴运动载体，搭载立式滑座完成Y轴方向的进给，滑座上的垂直滑台搭载加工主轴完成Z轴方向的上下进给，三个轴的运动配合数控系统的路径规划，即可完成预设路径的加工动作。

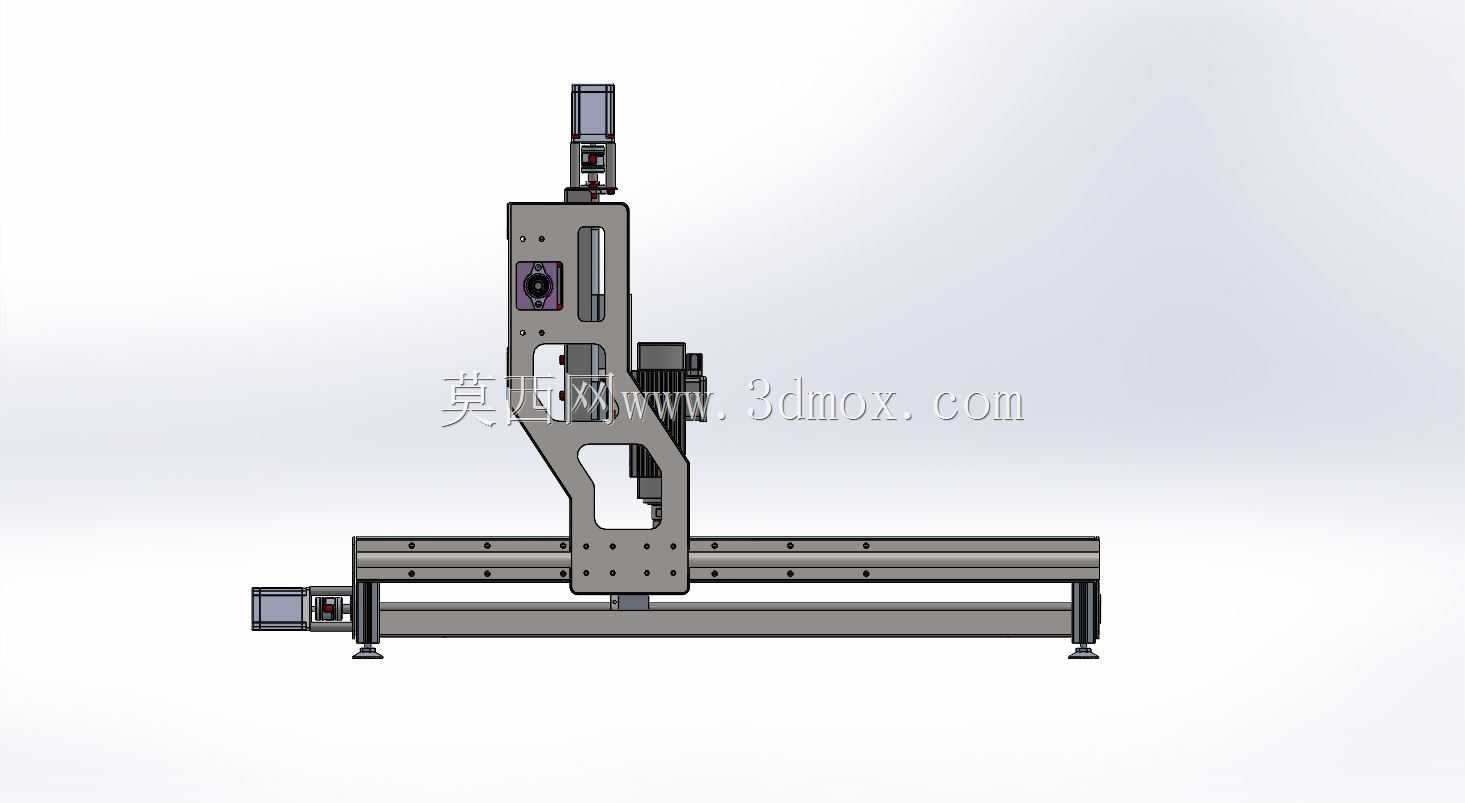

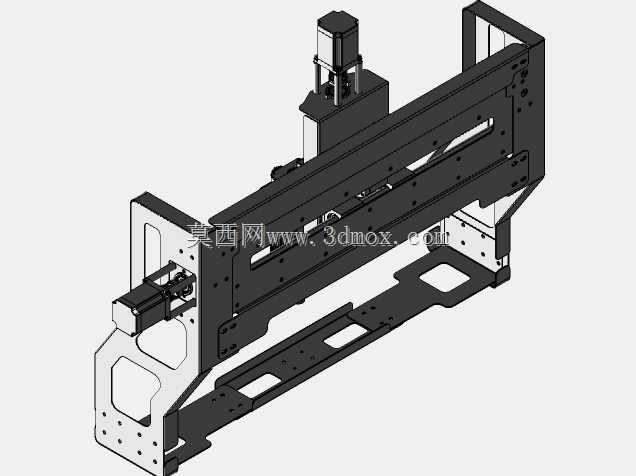

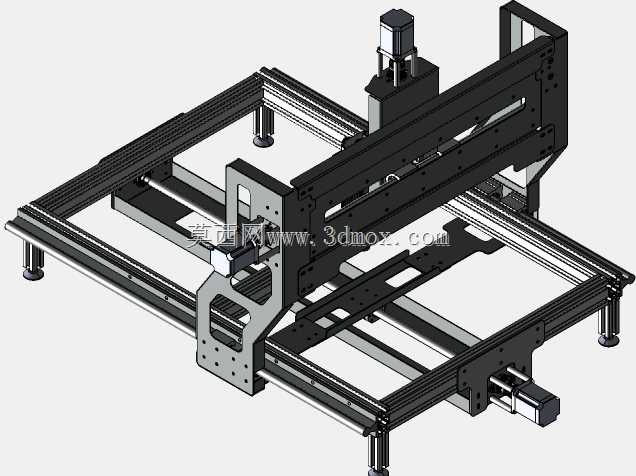

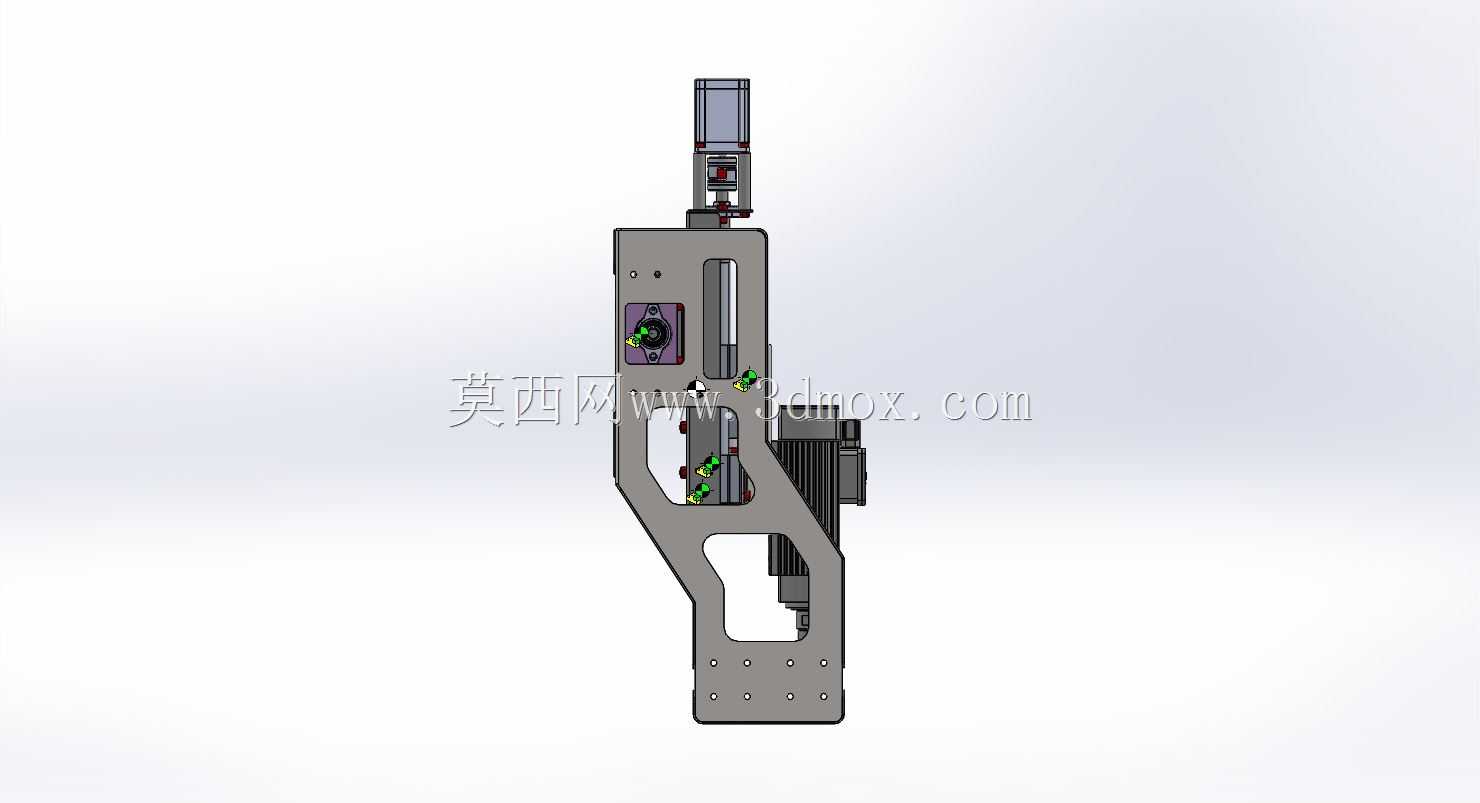

　　设计这套结构的时候，首先考虑的是机架的刚性平衡，底部横梁采用双层矩形截面的焊接钢结构设计，配合底部可调式支撑脚，既可以抵消加工过程中产生的振动，也能在地面不平整的安装场景下快速调平，避免导轨安装面出现扭曲影响运动精度。X轴的两根直线导轨平行布置在横梁上下两侧，传动丝杠居中安装，这种布局方式可以让滑座的受力更均匀，避免单侧受力导致的导轨偏磨，延长传动部件的使用寿命。Y轴滑座采用L型一体式铸件结构，相比拼接式的滑座，一体式铸件的抗震性更好，加工过程中不会因为拼接缝隙产生震颤，能有效提升加工表面的光洁度。Z轴滑台采用窄型长行程设计，既可以满足不同厚度工件的加工高度需求，也能缩小滑座整体的体积，减少运动过程中的惯量，提升进给响应速度。

　　安装边界方面，这套设备的横向导轨总长度决定了X轴的最大加工行程，纵向滑座的移动距离对应Y轴加工范围，Z轴滑台的上下可调行程决定了可加工工件的最大厚度，安装时需要在设备四周预留不小于六十厘米的操作与维护空间，方便后期更换刀具、检修传动部件、清理加工废屑，设备后侧需要预留走线与除尘管道的安装空间，顶部不需要额外预留过高的空间，整体安装高度满足车间常规层高即可。

　　细节设计上，三个进给轴的驱动端都预留了伺服电机的安装位，可根据加工精度需求选配步进电机或者伺服电机，主轴安装位采用标准的夹头设计，可适配不同功率的高速电主轴，滑座上预留了冷却管路、除尘吸口的安装位置，可根据加工材质选配水冷或者风冷的冷却系统，以及对应的废屑收集装置。导轨和丝杠的安装面都设计了定位销孔，装配时可以通过定位销快速保证安装精度，减少后期校准的工作量，所有运动部件的外侧都预留了防护罩的安装槽位，可加装风琴罩或者钢板防护罩，避免加工废屑、切削液进入传动部件内部，降低设备的维护频率。

　　在实际选型参考中，这类结构的设备加工精度主要受导轨安装精度、丝杠背隙、机架刚性三个因素影响，建模过程中已经对各部件的配合公差做了预留，装配时只要按照工艺要求完成导轨打表、丝杠预紧，即可达到预期的运动精度，适合小型加工设备研发、结构教学演示、非标设备改型参考等场景使用，结构中所有的连接孔位、安装尺寸都做了参数化处理，可根据实际加工行程需求快速调整各轴的长度尺寸，衍生出不同加工幅面的同类型设备。
