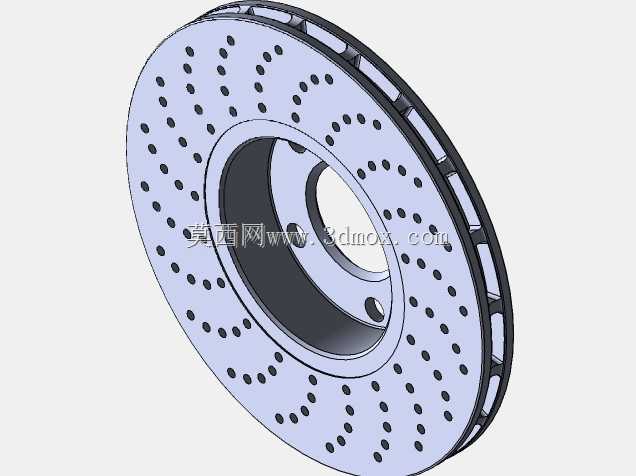

通风打孔式车辆制动盘结构设计

　　在车辆行走系统的制动回路里，制动盘是直接承担摩擦减速功能的核心执行部件，和卡钳总成配合完成动能到热能的转换，最终实现轮端转速的可控降低乃至锁止。日常做底盘制动系统匹配的时候，首先要考虑的就是轮辋内部的安装边界，这类带通风孔结构的制动盘，安装法兰面的螺栓孔位需要和转向节、轮毂单元的定位基准完全重合，装配面的平面度公差要控制在0.02mm以内，避免装车后出现制动抖动的问题。从实际使用场景来看，不管是乘用车的行车制动，还是商用车的辅助制动，盘式结构相比鼓式结构的散热效率要高出40%以上，尤其是连续下坡工况下，盘面均匀分布的径向通风孔可以形成稳定的空气流道，车辆行驶时的迎面风顺着孔道穿过盘体内部，能把摩擦产生的热量快速带走，

　　避免制动衬片因为温度过高出现热衰退，保证制动力输出的线性稳定。做三维结构设计的时候，首先要确定摩擦环的有效工作半径，这个参数直接决定了制动力矩的输出能力，半径越大相同夹紧力下能获得的制动力矩越高，但也要匹配轮辋的内径尺寸，不能和轮辋内壁、防尘罩产生运动干涉。盘体上的打孔设计不是随意排布的，每一个孔的位置都要避开摩擦片的高频接触应力区，同时要保证孔间距均匀，避免盘面出现应力集中点，在反复制动的冷热交替工况下产生裂纹。和轮毂连接的中心轴台需要做过渡圆角处理，圆角半径不能小于3mm，减少应力集中带来的断裂风险，轴台的内径要和轮毂轴承的外圈配合尺寸匹配，采用过渡配合的公差带，保证装配后同轴度误差在允许范围内。实际选型匹配的时候，

　　还要考虑整车的整备质量和最高车速，整备质量偏大的车型需要匹配厚度更大的摩擦环，同时通风孔的直径和数量也要对应增加，提升热容量，避免单次高强度制动后盘面温度骤升。制动盘的摩擦面粗糙度要控制在Ra1.6到Ra3.2之间，太光滑会导致初期磨合阶段摩擦系数不足，太粗糙又会加快制动衬片的磨损，缩短保养周期。很多新手做结构设计的时候容易忽略动平衡要求，制动盘作为高速旋转部件，整体动平衡量要控制在5g·cm以内，所以在完成打孔和通风槽结构设计后，需要在三维软件里做质量属性分析，必要时在盘体非摩擦面设置去重槽，保证旋转时的质量分布均匀，避免高速制动时方向盘出现抖动。另外，盘体和安装法兰之间的连接筋设计也很关键，既要保证足够的结构强度，

　　承受制动时的巨大剪切力，又要留出足够的通风间隙，让空气可以在两个摩擦面之间顺畅流通，带走摩擦产生的磨屑和热量。在实际装车验证阶段，还要考虑泥水、砂石等恶劣工况的影响，盘面的打孔设计也能在涉水制动时快速排开盘面的水膜，缩短水衰退后的制动力恢复时间，相比实心盘的排水效率提升明显。做三维建模的时候，所有的安装孔位都要设置对应的倒角，避免装配时螺栓刮伤孔壁，影响装配精度，摩擦环的外边缘也要做小倒角处理，去除加工毛刺，避免运转时出现应力集中。这类制动盘不仅用在传统燃油车辆上，在新能源车辆上的应用也越来越广泛，因为新能源车辆的整备质量普遍更高，而且有动能回收系统辅助制动，对制动盘的热稳定性和结构强度要求也更严苛，通风打孔式的结构刚好能满足这类使用需求。在做结构校核的时候，要通过有限元分析模拟紧急制动工况下的应力分布，最大应力值不能超过材料的屈服强度，尤其是螺栓孔周围和连接筋的位置，是应力集中的高发区域，需要适当增加壁厚或者优化过渡结构，保证部件的使用寿命。
