Bendix620立方英寸空气制动油箱结构

　　商用车气压制动系统的布局设计中，储气类部件的安装适配性直接影响整车气路的响应效率与维护便利性，这款卧式圆柱结构的空气制动储油（气）部件，适配620立方英寸容积需求的制动回路，主要为重卡、大中型客车、工程专用车辆的气压制动系统提供稳定的压缩空气存储与稳压缓冲空间，避免气泵频繁启停带来的压力波动，保障制动分泵、气控阀件动作时的气压供给稳定性。

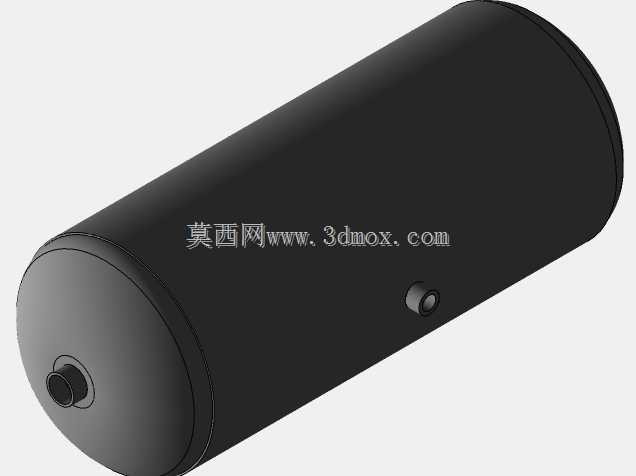

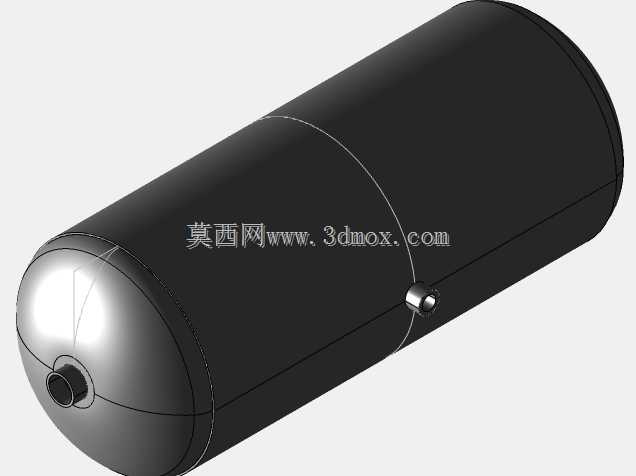

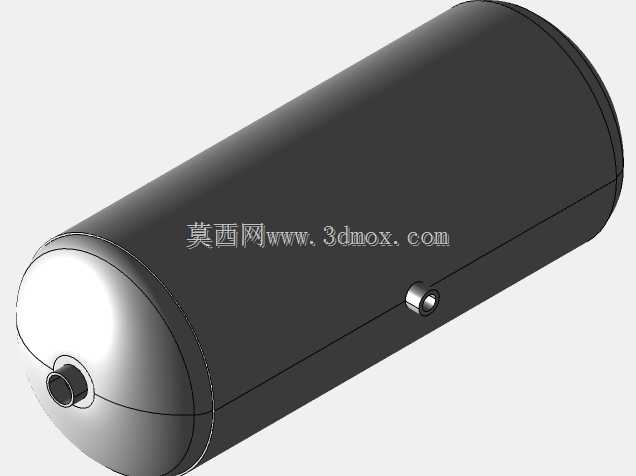

　　从实际装车场景来看，这类部件通常布置在车架纵梁内侧、底盘闲置空间区域，设计时优先考虑了卧式安装的空间利用率：筒体采用等径圆柱卷焊成型，两端采用标准椭圆封头结构，相比方形储腔能承受更高的内部工作压力，筒体壁厚匹配常规商用车气路0.8MPa的额定工作压力要求，预留足够的安全冗余应对制动过程中的瞬时压力冲击。筒体侧面预留的标准气口接口，可直接对接制动系统的进气管路、出气管路与放水阀组件，接口位置的高度设计避开了安装支架的干涉区域，管路装配时无需额外做弯折避让。

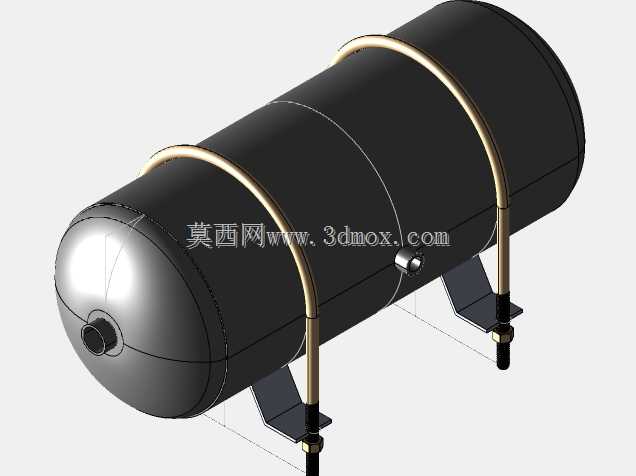

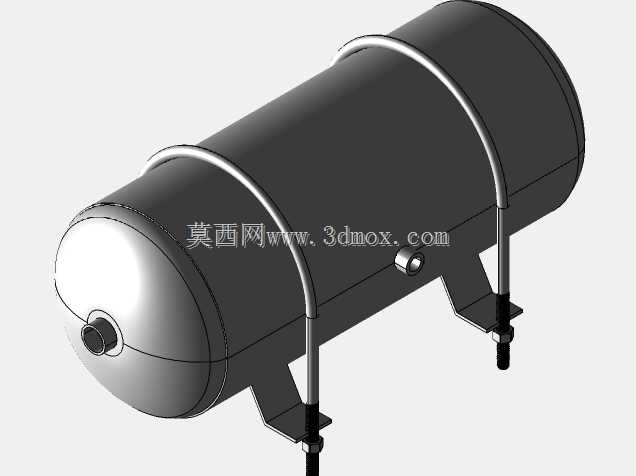

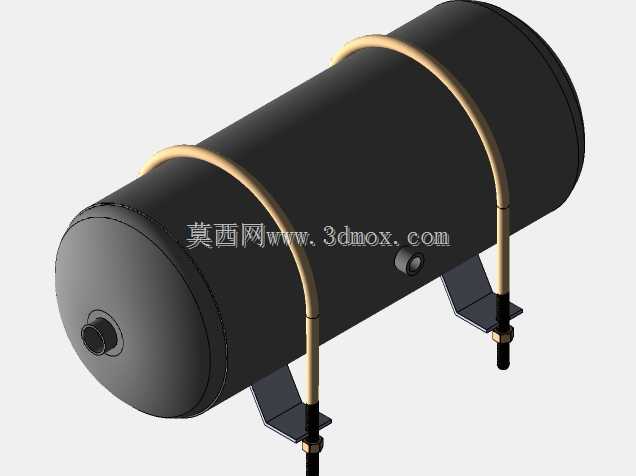

　　安装结构上，部件配套的两个L型折弯支架采用等边角钢折弯成型，支架与筒体之间通过环形抱箍实现固定，抱箍与筒体外壁之间预留了橡胶缓冲垫的安装间隙，可抵消车辆行驶过程中底盘传递的振动，避免长期振动导致的焊缝疲劳开裂。两个安装支架的孔位间距严格匹配商用车车架的标准安装孔距，现场装配时可直接通过螺栓固定在车架纵梁的预装孔位上，无需额外打孔改制，降低整车装配的工时成本。

　　从气路功能设计角度，该部件的容积参数经过制动系统匹配计算：620立方英寸的有效容积，可满足连续3-5次全制动动作的气压消耗需求，即使在气泵短暂停止工作的工况下，也能保障制动系统有足够的安全气压储备，避免制动失效风险。筒体上引出的两根旁通管路接口，可对接制动系统的辅助用气回路，比如气喇叭、气动门泵等附属气控部件，实现单一储腔多回路供气，减少底盘上的储气部件数量，优化底盘空间布局。

　　建模过程中，这类部件的结构还原需要重点关注几个工程细节：一是封头与筒体的焊接坡口结构，实际生产中该位置采用环缝自动焊接，建模时需要预留焊接余量的结构特征，避免后续出工程图时焊缝标注出现偏差；二是抱箍与筒体的配合间隙，设计时抱箍内径比筒体外径大0.5-1mm，既方便装配时的套装，又能保证锁紧后有足够的抱紧力；三是安装支架的折弯圆角，需要匹配板材厚度的最小折弯半径，避免加工时出现折弯开裂问题。

　　在整车气路的布局校核中，这类卧式储腔的重心高度较低，相比立式安装的储气部件，能有效降低底盘的整体重心，提升车辆行驶的稳定性，尤其是在工程车辆这类经常在非铺装路面行驶的场景下，低重心的安装结构可减少部件的晃动量，提升连接管路的密封可靠性。筒体底部的放水阀安装位置设计在筒体最低点，可方便日常维护时排放储腔内部积存的冷凝水，避免冷凝水进入气路阀件导致阀件锈蚀、卡滞，延长制动系统阀件的使用寿命。

　　从结构强度校核的角度，筒体部分的壁厚设计经过爆破压力测试验证，可承受3倍以上额定工作压力而不发生永久变形，封头部分的圆弧过渡结构可有效分散内部压力带来的应力集中，避免长期承压下封头位置出现疲劳裂纹。抱箍的锁紧螺栓采用标准细牙螺纹，锁紧后有足够的防松能力，配合支架上的防滑齿结构，可避免车辆长期振动下抱箍出现移位，导致筒体转动、管路接口错位的问题。
