工业用绿色皮带平行输送线结构设计

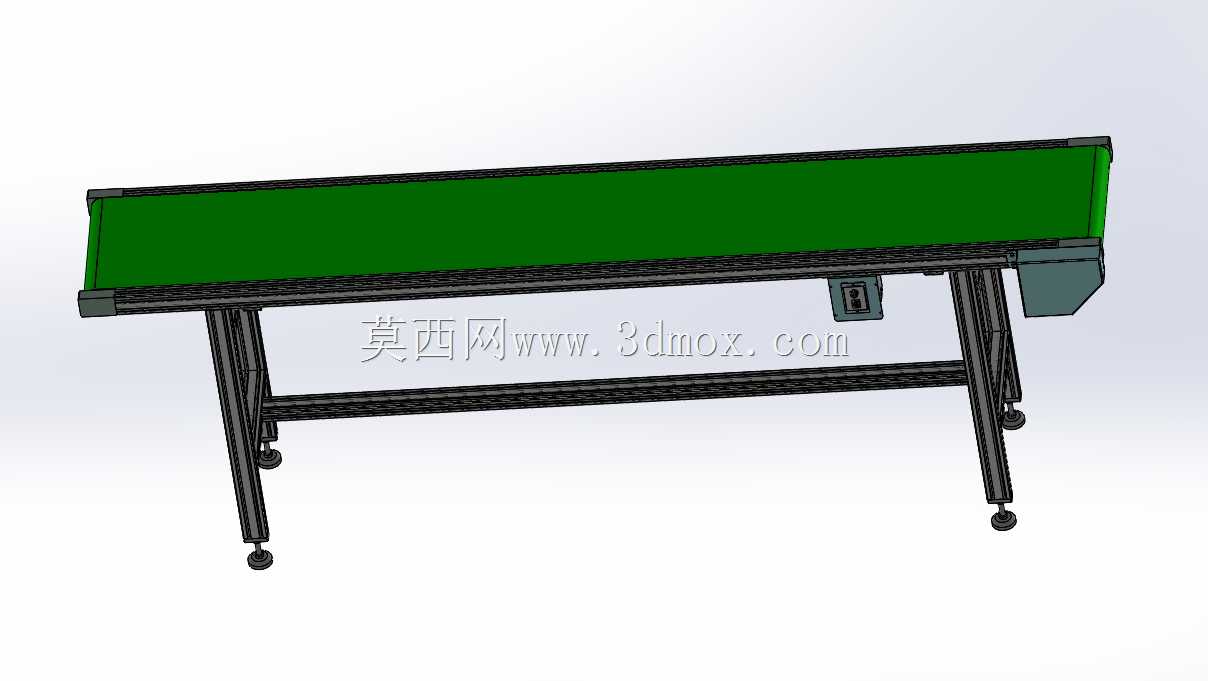

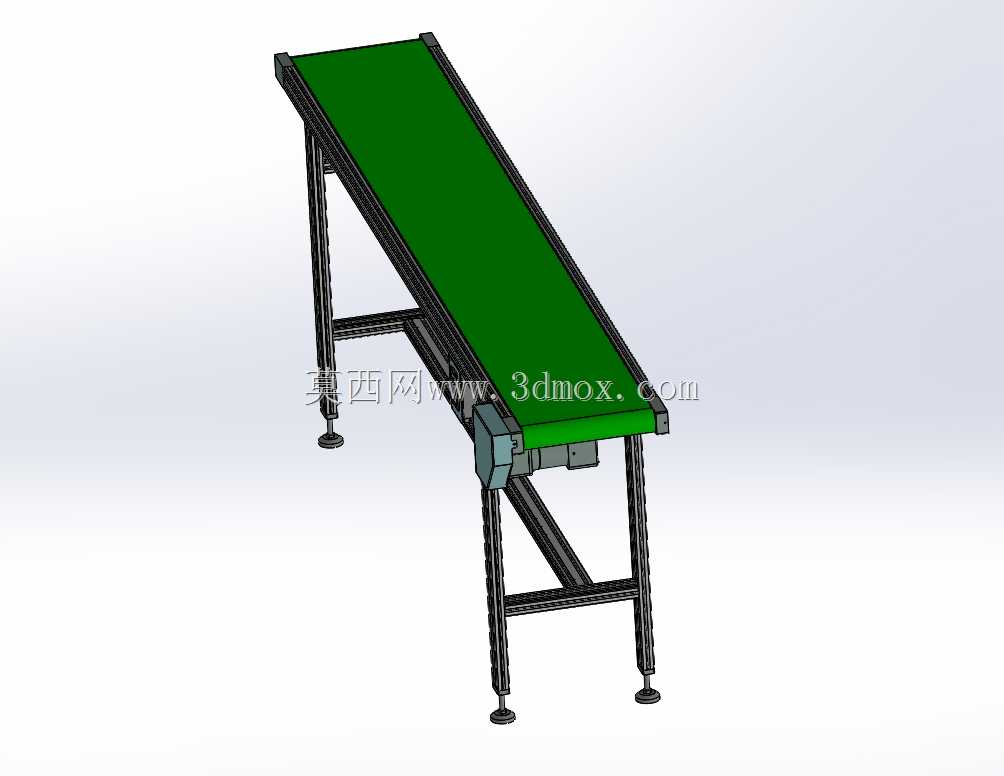

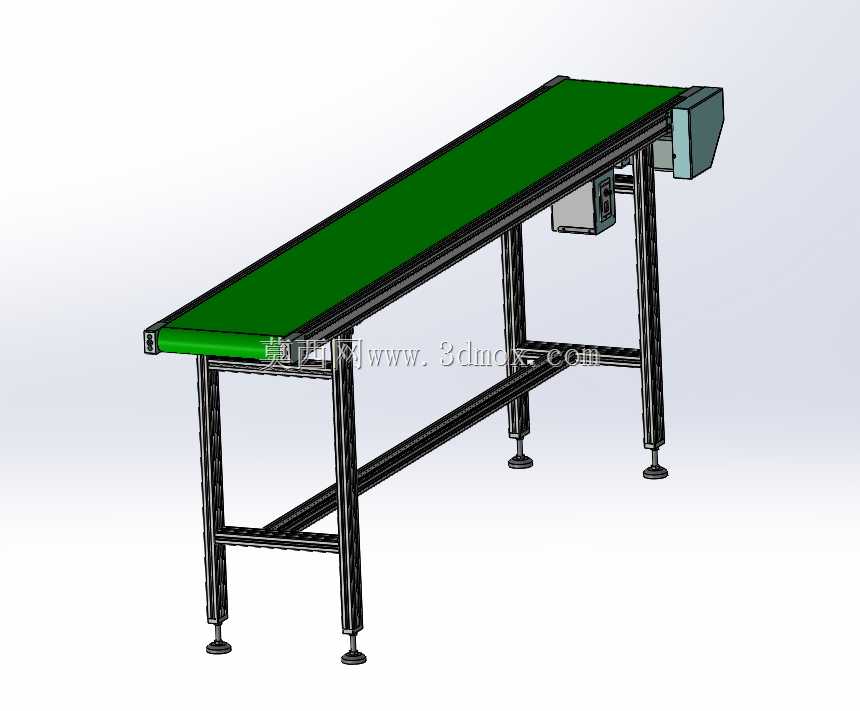

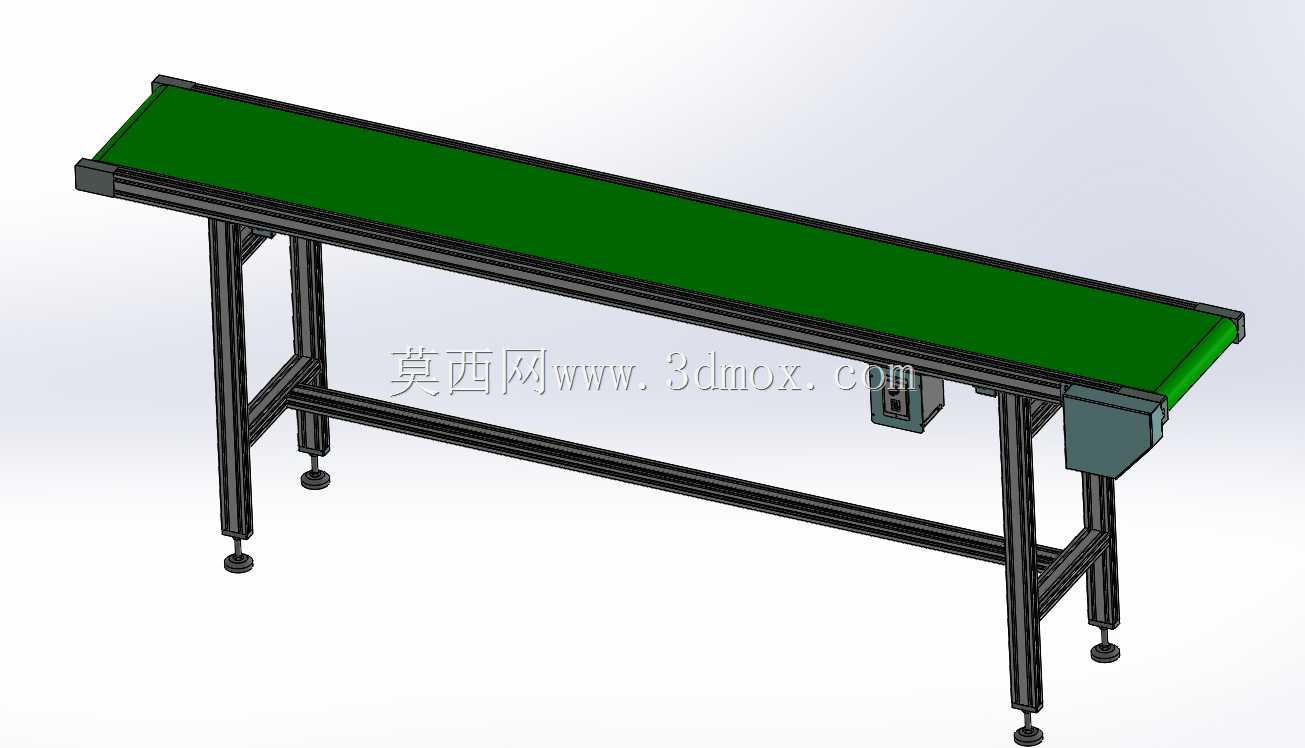

　　这款平行皮带输送设备的三维结构，是面向轻工制造、电子组装、包装工序等场景做的常规落地款设计，日常产线里用来衔接不同工位的物料转运，替代人工反复搬运周转箱、零散工件的重复劳作，也能对接分拣、检测、包装等单机设备的进出料端，组成连续化的生产流转链路。从实际使用的角度出发，这类输送线最常出现在电子厂PCB板转运、食品外包装输送、五金小零件工序间流转、电商仓储包裹分拣这些场景里，因为皮带表面摩擦力适中，不会刮花工件表面，运行噪音也比链板、滚筒类输送设备更低，对车间作业环境的友好度更高。

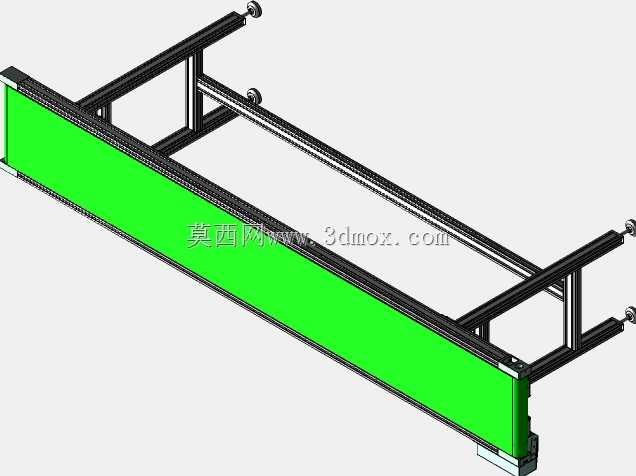

　　设计上首先考虑的是机架的稳定性，整体采用工业铝型材搭配配套角件拼接的框架结构，不用做复杂的焊接加工，后期调整长度、增减附件的时候拆装都很方便，型材的槽道也方便后期加装光电传感器、挡料条、导向护栏、工位工作台这些附属配件，不用在机架上额外打孔攻丝，适配产线后期改造的需求。支腿部分做了可调节脚杯的设计，每个支腿底部都配有橡胶防滑减震的可调脚杯，能够适应车间地面不平整的安装场景，通过旋转脚杯就能调整整条输送线的水平度，也能根据前后对接设备的高度差，在一定范围内调整输送面的高度，避免出现物料衔接卡顿的问题，支腿之间加了横向的型材拉筋，提升整体机架的抗扭刚度，就算输送段长度较长，也不会出现运行时机架晃动的问题。

　　输送面采用的是绿色PVC防静电皮带，这类皮带是轻工输送场景里的通用款，表面平整有适度摩擦力，既能保证放置在上面的工件不会因为启停惯性出现滑移，也不会过硬刮伤工件表面，防静电的属性也适配电子元器件生产场景的需求，避免静电打坏敏感电子零件。驱动端布置在输送线的一端，采用减速电机直接驱动主动辊的结构，传动链路短，传动效率高，后期维护的时候只需要定期检查减速电机的润滑情况、皮带的张紧度就可以，维护门槛很低。张紧结构做在从动辊端，通过两侧的调节螺栓就能调整皮带的张紧程度，也能纠正皮带运行过程中出现的跑偏问题，不用拆解设备就能完成日常的调试维护，降低一线运维人员的操作难度。

　　从安装边界来看，这款输送线的宽度属于窄款平行输送线，适合输送尺寸不大的工件或者周转箱，整体宽度控制在单排物料输送的合理范围，不会占用过多的车间通道空间，长度属于中等跨度的单段输送结构，如果需要更长的输送距离，可以多段拼接使用，每段独立驱动，也能根据需求做成带坡度的输送段，只需要调整支腿的高度差就可以实现。设备的电气控制部分做了集成式的安装盒，固定在机架侧面，不会突出到输送面的作业范围里，避免和输送的物料、旁边的作业人员发生磕碰，控制盒可以集成启停、调速的功能，根据产线的节拍调整皮带的运行速度，适配不同生产节奏的需求。

　　在细节设计上，皮带两侧都做了导向挡边，避免物料在输送过程中从侧边掉落，机架的所有型材端面都配有端盖，不会露出型材的切割端面，避免划伤作业人员，整体结构没有多余的突出零件，所有连接螺栓都隐藏在型材槽道内部，外观整洁，也不容易积灰，方便车间日常的清洁打扫。这类输送结构的设计没有做过多的冗余功能，核心就是保证稳定、连续的物料输送，结构简单可靠，备件都是通用标准件，后期更换皮带、辊筒、减速电机的时候都能快速采购到替换件，不会因为专用备件的问题导致产线长时间停机，非常适合中小批量生产的车间做产线搭建使用，也能作为大型自动化生产线的基础输送单元，和其他专用设备做联动控制，实现全流程的物料自动流转。
